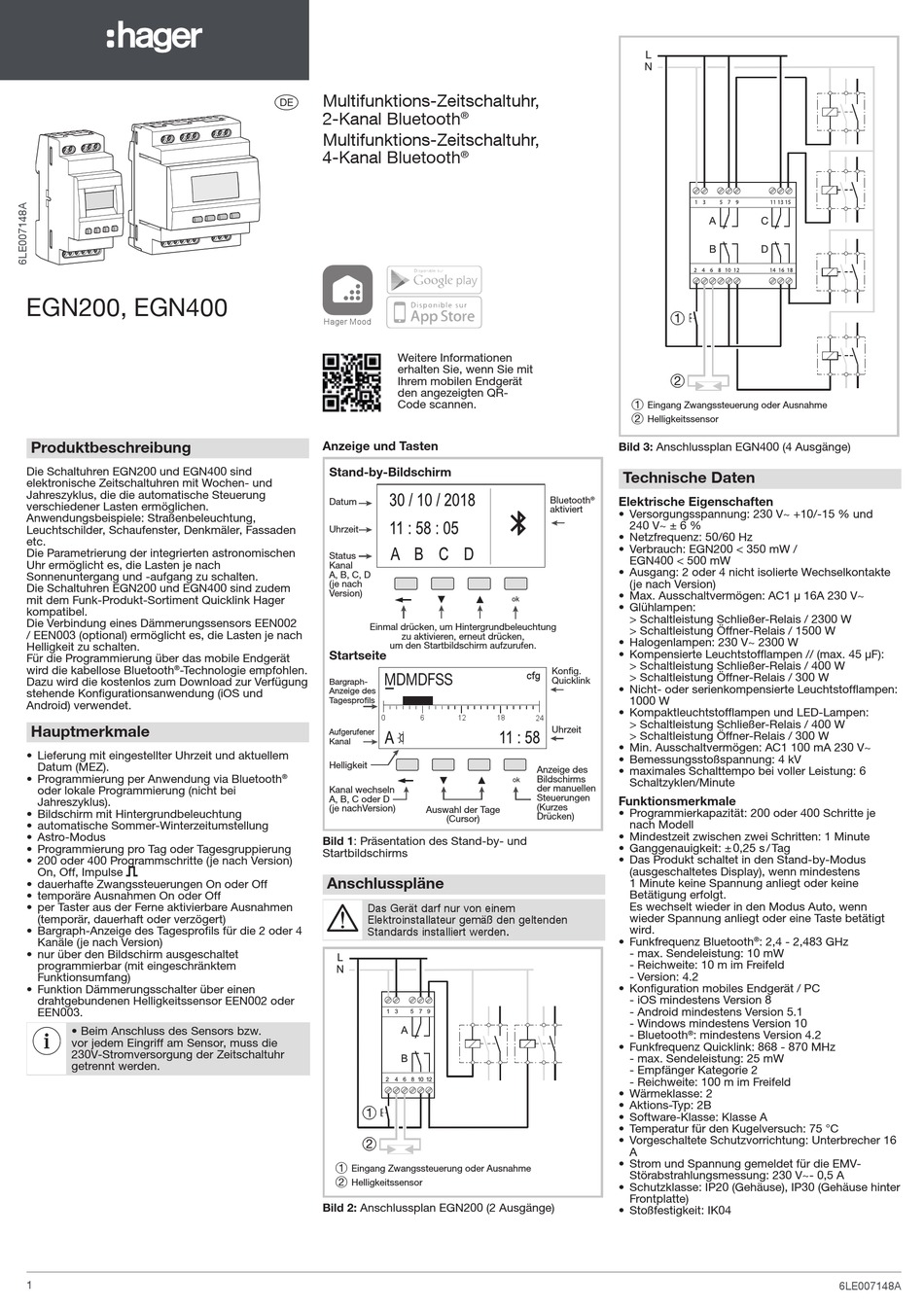

hager EGN200 Bedienungsanleitung

EGN200, EGN400
Produktbeschreibung
Die Schaltuhren EGN200 und EGN400 sind
elektronische Zeitschaltuhren mit Wochen- und
Jahreszyklus, die die automatische Steuerung
verschiedener Lasten ermöglichen.
Anwendungsbeispiele: Straßenbeleuchtung,
Leuchtschilder, Schaufenster, Denkmäler, Fassaden
etc.
Die Parametrierung der integrierten astronomischen
Uhr ermöglicht es, die Lasten je nach
Sonnenuntergang und -aufgang zu schalten.
Die Schaltuhren EGN200 und EGN400 sind zudem
mit dem Funk-Produkt-Sortiment Quicklink Hager
kompatibel.
Die Verbindung eines Dämmerungssensors EEN002
/ EEN003 (optional) ermöglicht es, die Lasten je nach
Helligkeit zu schalten.
Für die Programmierung über das mobile Endgerät
wird die kabellose Bluetooth -Technologie empfohlen.
®
Dazu wird die kostenlos zum Download zur Verfügung
stehende Konfigurationsanwendung (iOS und
Android) verwendet.
Hauptmerkmale
• Lieferung mit eingestellter Uhrzeit und aktuellem
Datum (MEZ).
• Programmierung per Anwendung via Bluetooth
oder lokale Programmierung (nicht bei
Jahreszyklus).
• Bildschirm mit Hintergrundbeleuchtung
• automatische Sommer-Winterzeitumstellung
• Astro-Modus
• Programmierung pro Tag oder Tagesgruppierung
• 200 oder 400 Programmschritte (je nach Version)
On, Off, Impulse
• dauerhafte Zwangssteuerungen On oder Off
• temporäre Ausnahmen On oder Off
• per Taster aus der Ferne aktivierbare Ausnahmen
(temporär, dauerhaft oder verzögert)
• Bargraph-Anzeige des Tagesprofils für die 2 oder 4
Kanäle (je nach Version)
• nur über den Bildschirm ausgeschaltet
programmierbar (mit eingeschränktem
Funktionsumfang)
• Funktion Dämmerungsschalter über einen
drahtgebundenen Helligkeitssensor EEN002 oder
EEN003.
• Beim Anschluss des Sensors bzw.
vor jedem Eingriff am Sensor, muss die
230V-Stromversorgung der Zeitschaltuhr
getrennt werden.
1
Multifunktions-Zeitschaltuhr,
e
2-Kanal Bluetooth
Multifunktions-Zeitschaltuhr,
4-Kanal Bluetooth
Hager Mood
Weitere Informationen
erhalten Sie, wenn Sie mit
Ihrem mobilen Endgerät
den angezeigten QR-
Code scannen.
Anzeige und Tasten
Stand-by-Bildschirm
Datum
Uhrzeit
Status
Kanal
A, B, C, D
(je nach
Version)
▼
Einmal drücken, um Hintergrundbeleuchtung
zu aktivieren, erneut drücken,
um den Startbildschirm aufzurufen.
Startseite
MDMDFSS
Bargraph-
Anzeige des
Tagesprofils
0 6
Aufgerufener
Kanal
Helligkeit
®
Kanal wechseln
A, B, C oder D
(je nachVersion)
Auswahl der Tage
(Cursor)
Bild 1: Präsentation des Stand-by- und
Startbildschirms
Anschlusspläne
Das Gerät darf nur von einem
Elektroinstallateur gemäß den geltenden
Standards installiert werden.
1 Eingang Zwangssteuerung oder Ausnahme
2 Helligkeitssensor
Bild 2: Anschlussplan EGN200 (2 Ausgänge)
®
®
1
2
Bild 3: Anschlussplan EGN400 (4 Ausgänge)
Technische Daten
Bluetooth Elektrische Eigenschaften
®
aktiviert
• Versorgungsspannung: 230 V~ +10/-15 % und
240 V~ ± 6 %
• Netzfrequenz: 50/60 Hz
• Verbrauch: EGN200 < 350 mW /
EGN400 < 500 mW
• Ausgang: 2 oder 4 nicht isolierte Wechselkontakte
(je nach Version)
• Max. Ausschaltvermögen: AC1
▲
• Glühlampen:
> Schaltleistung Schließer-Relais / 2300 W
> Schaltleistung Öffner-Relais / 1500 W
• Halogenlampen: 230 V~ 2300 W
• Kompensierte Leuchtstofflampen // (max. 45 F):
> Schaltleistung Schließer-Relais / 400 W
Konfig.
cfg
> Schaltleistung Öffner-Relais / 300 W
Quicklink
• Nicht- oder serienkompensierte Leuchtstofflampen:
1000 W
• Kompaktleuchtstofflampen und LED-Lampen:
12 18 24
> Schaltleistung Schließer-Relais / 400 W
Uhrzeit
> Schaltleistung Öffner-Relais / 300 W
• Min. Ausschaltvermögen: AC1 100 mA 230 V~
• Bemessungsstoßspannung: 4 kV
Anzeige des • maximales Schalttempo bei voller Leistung: 6
Bildschirms
Schaltzyklen/Minute
der manuellen
Steuerungen
Funktionsmerkmale
(Kurzes
• Programmierkapazität: 200 oder 400 Schritte je
Drücken)
nach Modell
• Mindestzeit zwischen zwei Schritten: 1 Minute
• Ganggenauigkeit: ± 0,25 s / Tag
• Das Produkt schaltet in den Stand-by-Modus
(ausgeschaltetes Display), wenn mindestens
1 Minute keine Spannung anliegt oder keine
Betätigung erfolgt.
Es wechselt wieder in den Modus Auto, wenn
wieder Spannung anliegt oder eine Taste betätigt
wird.
• Funkfrequenz Bluetooth
- max. Sendeleistung: 10 mW
- Reichweite: 10 m im Freifeld
- Version: 4.2
• Konfiguration mobiles Endgerät / PC
- iOS mindestens Version 8
- Android mindestens Version 5.1
- Windows mindestens Version 10
- Bluetooth
• Funkfrequenz Quicklink: 868 - 870 MHz
- max. Sendeleistung: 25 mW
- Empfänger Kategorie 2
- Reichweite: 100 m im Freifeld
• Wärmeklasse: 2
• Aktions-Typ: 2B
• Software-Klasse: Klasse A
• Temperatur für den Kugelversuch: 75 °C
• Vorgeschaltete Schutzvorrichtung: Unterbrecher 16
A
• Strom und Spannung gemeldet für die EMV-
Störabstrahlungsmessung: 230 V~- 0,5 A
• Schutzklasse: IP20 (Gehäuse), IP30 (Gehäuse hinter
Frontplatte)
• Stoßfestigkeit: IK04
Eingang Zwangssteuerung oder Ausnahme
Helligkeitssensor
16A 230 V~
: 2,4 - 2,483 GHz
®
: mindestens Version 4.2
®
6LE007148A
