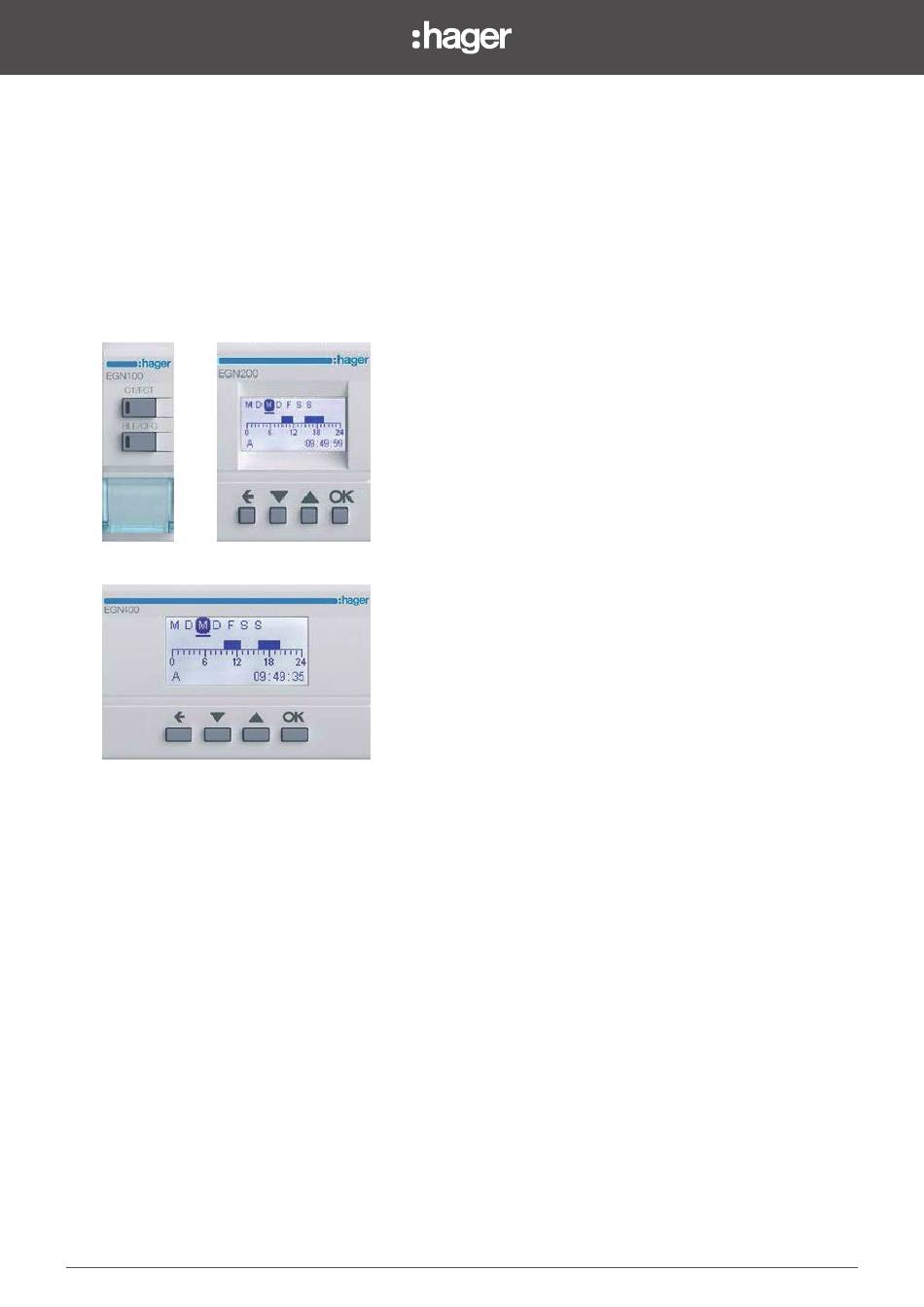

EGN100/EGN200/EGN400
Quickstart-Anleitung
Multifunktions-Zeitschaltuhren
1 Kanal/2 Kanäle/4 Kanäle
mit Bluetooth
®
und App Hager Mood
6LE007393A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager EGN100

Inhaltszusammenfassung für hager EGN100

  • Seite 1 EGN100/EGN200/EGN400 Quickstart-Anleitung Multifunktions-Zeitschaltuhren 1 Kanal/2 Kanäle/4 Kanäle mit Bluetooth ® und App Hager Mood 6LE007393A...

  • Seite 2: Inhaltsverzeichnis

    11. Update der Produkt-Firmware ............. 21 Programmierschlüssel (EGN103 und EGN003) laden ....7 1. Präsentation der Produkte Die Zeitschaltuhren EGN100, EGN200 und EGN400 sind elektronische Zeitschaltuhren mit Wochen- und Jahresprogrammen für die automatische Steuerung unterschiedlicher Lasten. Anwendungsbeispiele: öffentliche Beleuchtung, Leuchtreklamen, Schaufenster, Denkmäler, Fassaden usw.
  • Seite 3 Melden Sie sich in Ihrem myHager-Konto (oder im Weisen Sie der Installation einen Namen und einen Gast-Modus) an oder klicken Sie auf Ein Konto Standort zu und klicken Sie dann auf Weiter. erstellen und dann auf Validieren Wählen Sie Zeitschaltuhren dann klicken Sie auf Sie befinden sich nun auf dem menügesteuerten Validieren.

  • Seite 4: Erste Verbindung Mit Einer Zeitschaltuhr (Egn100/200/400)

    3. Erste Verbindung mit einer Zeitschaltuhr (EGN100/200/400) Klicken Sie auf das Symbol des erkannten Produkts, 1 Schließen Sie die Zeitschaltuhr an das Stromnetz an. 2 Klicken Sie auf dem Startbildschirm auf , um ein um eine Verbindung zur Zeitschaltuhr herzustellen.
  • Seite 5 Drücken Sie eine Taste der Zeitschaltuhr. 28 / 03 / 2020 15 : 18 : 04 Das Produkt ist identifi ziert, Um zum Startbildschirm Das Produkt wird nun zum klicken Sie auf Weiter, benennen zurückzukehren, klicken Sie Startbildschirm hinzugefügt. Sie das Produkt, falls erforderlich, zweimal auf X (oder auf , um ein und klicken Sie auf Validieren.

  • Seite 6: Ein Neues Programm Erstellen

    4. Ein neues Programm erstellen So erstellen Sie ein neues Programm oder ein Programm anhand einer Vorlage: Klicken Sie auf der Startseite auf das Symbol des zu Klicken Sie auf Programme anzeigen. programmierenden Produkts. Klicken Sie auf , um ein neues Programm Wählen Sie den oder die Ausgänge, die für die hinzuzufügen (entscheiden Sie dann, ob Sie ein Programmierung zur Verfügung stehen, und klicken Sie...

  • Seite 7: Ein Programm Aus Der App Auf Den Programmierschlüssel (Egn103 Und Egn003) Laden

    EGN003) laden Stecken Sie den Bluetooth -Programmierschlüssel Suchen Sie das Produkt und führen Sie mit Hilfe der App ® EGN003 in die Zeitschaltuhr EGN103. Hager Mood ein Pairing mit Ihrem Mobilgerät durch. auto menu Bluetooth ® Programmierschlüssel 1 Erstellen Sie ein neues Programm, indem Sie auf der...
  • Seite 8 Das Programm ist jetzt im Schlüssel gespeichert. Wenn der Schlüssel im Produkt verbleibt, wird das Programm wie zuvor konfi guriert ausgeführt. Wenn Sie den Schlüssel nicht im Produkt belassen möchten, müssen Sie ihn, wie unten beschrieben, manuell in EGN103 laden. auto Programm menu...

  • Seite 9: Programmierschritte Erstellen

    2 wählen Sie eine der nachstehenden Aktionen aus, führen Sie ggf. eine Einstellung durch und klicken Sie auf Validieren, um fortzufahren. Pro Produkt und Einstellung verfügbare Aktionen: Beispiel: Impuls On 60 Sekunden • EGN003 Aktion • EGN100/200/400 Aktion Einstellung Für eine begrenzte Zeit 1 bis 60 Sekunden (Impuls) Für eine begrenzte Zeit...
  • Seite 10 3 klicken Sie auf die Werte des Auslösers, um sie einzustellen, klicken Sie ggf. auf OK zum Bestätigen, dann auf Validieren, um fortzufahren. Pro Produkt und Einstellung verfügbare Auslöser: • EGN003 Auslöser Einstellung Zeit Stunde und Minuten • EGN100/200/400 Auslöser Einstellung Zeit Stunde und Minuten Bei Sonnenuntergang Sonnenuntergang/ oder...

  • Seite 11: Die Logische Funktion „Und" (Egn100/200/400)

    7. Die logische Funktion „UND“ (EGN100/200/400) Klicken Sie auf der Startseite auf das Symbol des 1 Klicken Sie auf das Dropdown-Menü Datum und Produkts und dann auf die Einstellungen des Geräts. Uhrzeit. 2 Aktivieren Sie den Parameter Aktivierung des Sondermodus.

  • Seite 12: Die Schritte Des Dämmerungsschalters

    8. Die Schritte des Dämmerungsschalters Beispiel: In diesem Programm wollen wir das Licht einschalten, wenn die Helligkeit weniger als 100 Lux beträgt (Schritt 1), und das Licht ausschalten, wenn die Helligkeit über 100 Lux liegt (Schritt 2), und zwar von Montag bis Freitag für den Ausgang B.
  • Seite 13 Programmschritt 2: Licht ausschalten, wenn die Helligkeit mehr als 100 Lux beträgt. 1 Fügen Sie einen Schritt hinzu. 2 Fügen Sie eine Aktion hinzu. 3 Wählen Sie die Aktion Off aus und validieren Sie dann. 4 Fügen Sie einen Auslöser hinzu. 5 Wählen Sie den Auslöser 6 Wählen Sie die Funktion Größer Helligkeit aus und klicken Sie...
  • Seite 14 Synchronisieren Sie das Programm mit dem Produkt: 1 Überprüfen Sie die 2 Schritte des am Ausgang B 2 Weisen Sie dem Programm einen Namen zu und neu erstellten Programms und klicken Sie dann auf validieren Sie dann. Weiter. 3 Klicken Sie auf Das Produkt synchronisieren, um das neue Programm in der Zeitschaltuhr zu speichern (und dann, um zum Startbildschirm zurückzukehren, zweimal auf X).

  • Seite 15: Rf-Verbindung - Quicklink

    Drücken Sie den Eingang, der die Zeitschaltuhr (Ausgang) steuert, und setzen Sie dann das Verfahren je nach Produkt EGN100 oder EGN200/400 fort (1). (1) Weitere Informationen zu den Eingängen finden Sie in der Quicklink-Konfigurationsanleitung. Scannen Sie dazu den QR-Code einer der...
  • Seite 16 Für EGN100: Drücken Sie mehrmals kurz die Taste FCT, um die Validieren Sie die Funktion, indem Sie länger als 2 Funktion auszuwählen (1). Sekunden auf die Taste FCT drücken. > 2 s Bestätigen Sie die Konfi guration auf dem Sender durch kurzes Drücken seiner Taste cfg.

  • Seite 17: Einstellungen

    Für EGN200 und EGN400: 1 Gehen Sie zu MENÜ, 2 wählen Sie Einstellungen und 3 drücken Sie dann auf OK zum Bestätigen. 28 / 03 / 2020 STAND-BY- BILDSCHIRM Zweifache Betätigung einer Taste STARTBILDSCHIRM DATUM / UHRZEIT MAN. STEUERUNGEN L M M J V S D x fois MENU / 03 / 2020...

  • Seite 18: Integration In Coviva (Tkp100A/App Coviva)

    Sie in der Rubrik Meine Produkte auf das blaue Kreuz. starten. Alle Zeitschaltuhren (Ausgang) schalten in den Konfigurationsmodus um. 2 Um ein Pairing des Produkts durchzuführen, setzen Sie das Konfigurationsverfahren je nach gewählter Zeitschaltuhr EGN100 oder EGN200/400 fort (siehe nächste Seite).
  • Seite 19 Für EGN100: Drücken Sie die Taste CTF. Wenn das Produkt erkannt wird, wird seine Referenz auf dem Bildschirm angezeigt. Wählen Sie die Funktion des Ausgangs, der Zeitschaltuhr.
  • Seite 20 Für EGN200 und EGN400: 1 Gehen Sie zu MENÜ, 2 wählen Sie Einstellungen und 3 drücken Sie dann auf OK zum Bestätigen. 28 / 03 / 2020 STAND-BY- BILDSCHIRM Zweifache Betätigung einer Taste STARTBILDSCHIRM DATUM / UHRZEIT L M M J V S D MAN.

  • Seite 21: Update Der Produkt-Firmware

    11. Update der Produkt-Firmware Mit der App Hager Mood können Sie die Produkt-Firmware auf die neueste Version aktualisieren. Klicken Sie auf der Startseite auf das Symbol des zu Klicken Sie auf die Einstellungen des Produkts. aktualisierenden Produkts. Klicken Sie in der Registerkarte Firmware auf Neue Version verfügbar.
  • Seite 22 Hager Controls erklärt hiermit, dass diese Funksysteme Entsorgung des Produkts (Elektro- und Elektronikaltgeräte). (Gilt in den Ländern der Europäischen Union und anderen des Typs Zeitschaltuhr EGN100, EGN200 und EGN400 europäischen Ländern mit getrennten Abfallsammelsystemen). den wesentlichen Anforderungen und sonstigen Dieses Symbol auf dem Produkt oder seiner Dokumentation...
  • Seite 24 Hager Controls S.A.S. 33, rue Saint-Nicolas B.P. 10140 67703 SAVERNE CEDEX Frankreich - www.hager.fr www.hager.com Hager 06.20 6LE007393A...
