EGN100
• Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
• Ne convient pas pour la commande de
charges TBTS.
Présentation du produit

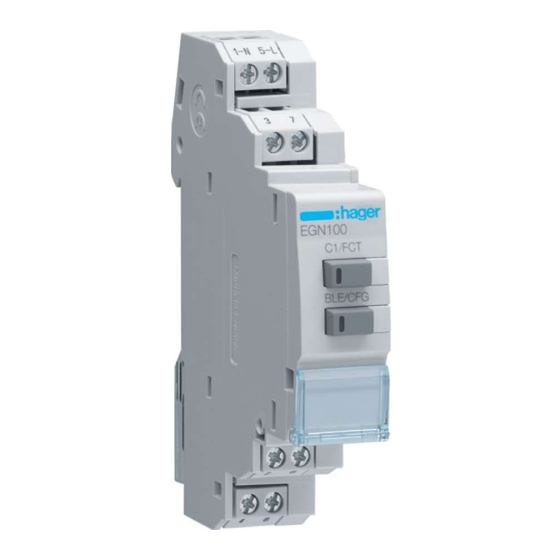

L'interrupteur horaire EGN100 est une horloge de
programmation électronique à cycles hebdomadaire et
annuelle permettant de commander automatiquement
différentes charges.
Exemples d'applications : éclairage public, enseignes
lumineuses, vitrines de magasin, monuments, façades
etc. Le paramétrage de l'horloge astronomique
intégrée permet de commuter les charges suivant
l'heure de coucher et de lever du soleil.
L'interrupteur EGN100 est également compatible avec
la gamme de produits radio Quicklink Hager.
Le raccordement d'un capteur crépusculaire EEN002
/ EEN003 (en option) permet de commuter les charges
en fonction de la luminosité.
La programmation est réalisée avec un terminal mobile
via la technologie sans fil Bluetooth
l'application de configuration (iOS et Android)
disponible en téléchargement gratuit.
Les touches
C1/FCT (touche et LED) utilisée
pour :
• le contrôle de la sortie,
• la programmation du mode
de fonctionnement du lien RF,
• la réinitialisation du Bluetooth
EGN100
BLE/CFG (touche et LED) utilisée
pour :
• l'activation et désactivation du
Bluetooth (BLE),
®
• la configuration du lien RF,
• la réinitialisation des paramètres
et des liens RF.
Image 1 : présentation des touches
Principales caractéristiques
• Produit livré mis à l'heure et au jour courant (de
Paris).
• Programmation par application via la technologie
Bluetooth :
®
- changement automatique d'horaire été/hiver,
- mode astronomique,
- programmation par jour ou groupe de jours,
- 100 pas de programme On, Off, impulsions
• Forçages permanents On ou Off.
• Dérogations temporaires On ou Off.
1
a Interrupteur horaire 1 voie
multifonctions Bluetooth
e Multifunktions-Zeitschaltuhr,
Bluetooth
Hager Mood
• Dérogations (temporaires, permanentes ou
temporisées) activables à distance à l'aide d'un
bouton poussoir.
• Fonction interrupteur crépusculaire via une sonde de
luminosité filaire EEN002 ou EEN003.
Lors du raccordement de la cellule, ou
avant toute intervention sur celle-ci, couper
l'alimentation 230V de l'horloge.
Schémas de raccordement
L
N
en utilisant
®
1 Entrée de forçage
ou de dérogation
2 Capteur de luminosité
Image 2 : schéma de raccordement EGN100 (1 sortie)
Spécifications techniques
Caractéristiques électriques
• Tension d'alimentation : 230 V~ +10/-15 %
et 240 V~ ± 6 %
.
®
• Fréquence réseau : 50/60 Hz
• Consommation : < 170 mW
• Sortie : 1 contact inverseur non isolé
• Pouvoir de coupure max. : AC1 μ 10A 230 V~
• Lampes à incandescence :
- Puissance relais avec contact normalement ouvert /
2300 W
- Puissance relais avec contact normalement fermé /
1500 W
• Lampes halogène : 230 V~ 2300 W
• Tubes fluorescents compensés // (max. 45 μF) :
- Puissance relais avec contact normalement ouvert /
400 W
- Puissance relais avec contact normalement fermé /
300 W
• Tubes fluorescents non compensés, compensés
en série : 1000 W
• Lampes fluocompactes et lampes à LED :
- Puissance relais avec contact normalement ouvert /
400 W
- Puissance relais avec contact normalement fermé /
300 W
• Pouvoir de coupure min. : AC1 100 mA 230 V~
• Tension assignée de choc : 4 kV
• Cadence de commutation maximale à pleine
charge : 6 cycles de commutation/minute
Caractéristiques fonctionnelles
• Capacité de programmation : 100 pas
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 0,25 sec / jour
.
• Fréquence radio Bluetooth
- Puissance d'émission max : 10 mW
- Portée : 10 m en champ libre
- Version : 4.2
®
, 1-Kanal
®
Des compléments d'information sont
disponibles en scannant avec votre
terminal mobile le QR code affiché.
1 5
3 7
2 6
4 8
: 2.4 - 2.483 GHz
®
• Configuration terminal mobile / PC
- iOS version égale ou supérieure à 8
- Android version égale ou supérieure à 5.1
- Windows version égale ou supérieure à 10
- Bluetooth : version égale ou supérieure à 4.2
®
• Fréquence radio Quicklink : 868 - 870 MHz
- Puissance d'émission max : 25 mW
- Receiver category 2
- Portée : 100 m en champ libre
• Classe d'isolation : 2
• Action de type : 2B
• Classe Logiciel : Classe A
• T° de l'essai à la bille : 75 °C
• Protection amont : disjoncteur 10 A
• Tension et courant déclarés pour l'essai d'émission
CEM : 230 V~ - 0.5 A
• Indice de protection : IP20 (boîtier), IP30 (boîtier sous
plastron)
• Résistance aux chocs : IK04
Batterie
• Réserve de marche : 10 ans
• Non remplaçable et non rechargeable
Boîtier
• Encombrement : 18 mm / 1 module
• Produit à montage indépendant sur rail DIN selon
EN 60715
Environnement
• T° de fonctionnement -5 °C à +45 °C
• T° stockage -25 °C à +70 °C
• Humidité relative : 95 % à 20 °C
• Degré de pollution 2
Raccordement par bornes à vis
• Rigide 0,2 à 4 mm 2
• Souple 0,2 à 2,5 mm
2
• Empreinte des vis : PH1
Première mise en service
BLUETOOTH
Le produit ne doit pas être en mode de
configuration "Quicklink".
Afin de programmer et paramétrer l'horloge avec
un terminal mobile, vous devez activer la fonction
Bluetooth .
®
Chaque appui (> 2 s) sur la touche BLE active ou
désactive la fonction.
BLE État LED / Fonctionnement
éteint Bluetooth désactivé
®
Bluetooth activé
®
Bleu
Bluetooth activé et connecté
®
Bleu
Image 3 : fonctionnement et état de la LED
APPLICATION DE CONFIGURATION
Pour configurer l'horloge, vous devez utiliser
l'application et effectuer l'installation comme décrit
ci-dessous.
1. Accéder directement au lien de téléchargement de
l'application en scannant avec un terminal mobile le
QR code imprimé sur la notice.
2. Télécharger et installer l'application de configuration.
3. Vérifier que le Bluetooth est activé (voir Première
®
mise en service / BLUETOOTH).
4. Appairer votre terminal mobile et votre horloge via
l'application Bluetooth .
®
5. Programmer votre produit via l'application, pour cela,
laissez-vous guider par l'application pour configurer
l'horloge.
Réglages via l'application de configuration :
Des paramètres à renseigner pour l'utilisation de votre
horloge sont disponibles via l'application comme le
réglage :
• de la date et de l'heure,
• de l'horloge astronomique,
• de l'entrée filaire,
• du changement d'heure été/hiver,
• du capteur crépusculaire.
