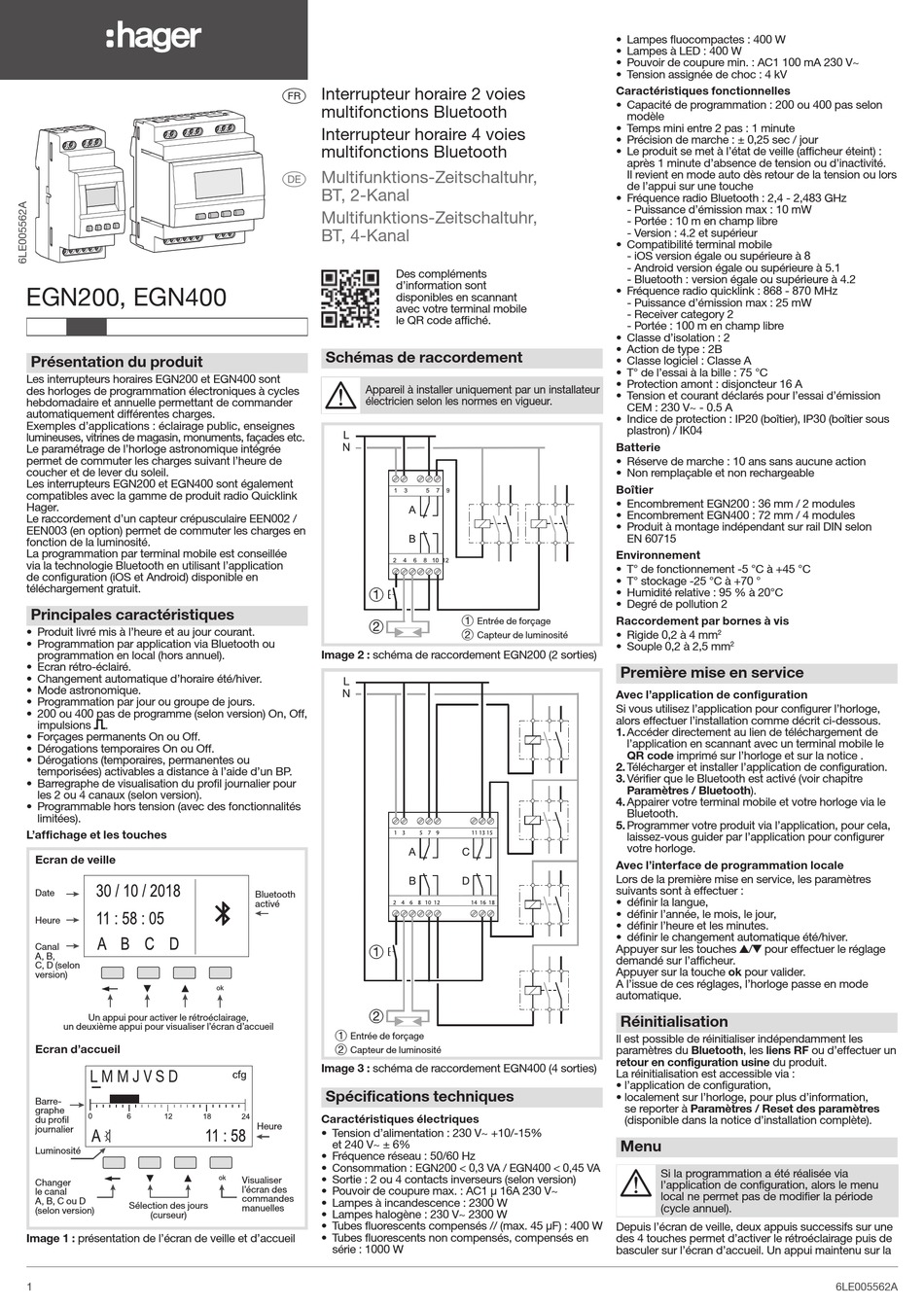

EGN200, EGN400
Présentation du produit
Les interrupteurs horaires EGN200 et EGN400 sont
des horloges de programmation électroniques à cycles
hebdomadaire et annuelle permettant de commander
automatiquement différentes charges.
Exemples d'applications : éclairage public, enseignes
lumineuses, vitrines de magasin, monuments, façades etc.
Le paramétrage de l'horloge astronomique intégrée
permet de commuter les charges suivant l'heure de
coucher et de lever du soleil.
Les interrupteurs EGN200 et EGN400 sont également
compatibles avec la gamme de produit radio Quicklink
Hager.
Le raccordement d'un capteur crépusculaire EEN002 /
EEN003 (en option) permet de commuter les charges en
fonction de la luminosité.
La programmation par terminal mobile est conseillée
via la technologie Bluetooth en utilisant l'application
de configuration (iOS et Android) disponible en
téléchargement gratuit.
Principales caractéristiques
• Produit livré mis à l'heure et au jour courant.
• Programmation par application via Bluetooth ou
programmation en local (hors annuel).
• Ecran rétro-éclairé.
• Changement automatique d'horaire été/hiver.
• Mode astronomique.
• Programmation par jour ou groupe de jours.
• 200 ou 400 pas de programme (selon version) On, Off,
impulsions .
• Forçages permanents On ou Off.
• Dérogations temporaires On ou Off.
• Dérogations (temporaires, permanentes ou
temporisées) activables a distance à l'aide d'un BP.
• Barregraphe de visualisation du profil journalier pour
les 2 ou 4 canaux (selon version).
• Programmable hors tension (avec des fonctionnalités
limitées).
L'affichage et les touches
Ecran de veille
Date
Heure
Canal
A, B,
C, D (selon
version)
Un appui pour activer le rétroéclairage,
un deuxième appui pour visualiser l'écran d'accueil
Ecran d'accueil
L M M J V S D
Barre-
graphe
du profil
journalier
Luminosité
Changer
le canal
A, B, C ou D
Sélection des jours
(selon version)
(curseur)
Image 1 : présentation de l'écran de veille et d'accueil
1
a Interrupteur horaire 2 voies
multifonctions Bluetooth
Interrupteur horaire 4 voies
multifonctions Bluetooth
e Multifunktions-Zeitschaltuhr,
BT, 2-Kanal
Multifunktions-Zeitschaltuhr,
BT, 4-Kanal
Des compléments
d'information sont
disponibles en scannant
avec votre terminal mobile
le QR code affiché.
Schémas de raccordement
Appareil à installer uniquement par un installateur
électricien selon les normes en vigueur.
Image 2 : schéma de raccordement EGN200 (2 sorties)
Bluetooth
activé
1 Entrée de forçage
2 Capteur de luminosité
Image 3 : schéma de raccordement EGN400 (4 sorties)
Spécifications techniques
Caractéristiques électriques
Heure
• Tension d'alimentation : 230 V~ +10/-15%
et 240 V~ ± 6%
• Fréquence réseau : 50/60 Hz
• Consommation : EGN200 < 0,3 VA / EGN400 < 0,45 VA
• Sortie : 2 ou 4 contacts inverseurs (selon version)
Visualiser
l'écran des • Pouvoir de coupure max. : AC1 μ 16A 230 V~
commandes
• Lampes à incandescence : 2300 W
manuelles
• Lampes halogène : 230 V~ 2300 W
• Tubes fluorescents compensés // (max. 45 μF) : 400 W
• Tubes fluorescents non compensés, compensés en
série : 1000 W
• Lampes fluocompactes : 400 W
• Lampes à LED : 400 W
• Pouvoir de coupure min. : AC1 100 mA 230 V~
• Tension assignée de choc : 4 kV
Caractéristiques fonctionnelles
• Capacité de programmation : 200 ou 400 pas selon
modèle
• Temps mini entre 2 pas : 1 minute
• Précision de marche : ± 0,25 sec / jour
• Le produit se met à l'état de veille (afficheur éteint) :
après 1 minute d'absence de tension ou d'inactivité.
Il revient en mode auto dès retour de la tension ou lors
de l'appui sur une touche
• Fréquence radio Bluetooth : 2,4 - 2,483 GHz
- Puissance d'émission max : 10 mW
- Portée : 10 m en champ libre
- Version : 4.2 et supérieur
• Compatibilité terminal mobile
- iOS version égale ou supérieure à 8
- Android version égale ou supérieure à 5.1
- Bluetooth : version égale ou supérieure à 4.2
• Fréquence radio quicklink : 868 - 870 MHz
- Puissance d'émission max : 25 mW
- Receiver category 2
- Portée : 100 m en champ libre
• Classe d'isolation : 2
• Action de type : 2B
• Classe logiciel : Classe A
• T° de l'essai à la bille : 75 °C
• Protection amont : disjoncteur 16 A
• Tension et courant déclarés pour l'essai d'émission
CEM : 230 V~ - 0.5 A
• Indice de protection : IP20 (boîtier), IP30 (boîtier sous
plastron) / IK04
Batterie
• Réserve de marche : 10 ans sans aucune action
• Non remplaçable et non rechargeable
Boîtier
• Encombrement EGN200 : 36 mm / 2 modules
• Encombrement EGN400 : 72 mm / 4 modules
• Produit à montage indépendant sur rail DIN selon
EN 60715
Environnement
• T° de fonctionnement -5 °C à +45 °C
• T° stockage -25 °C à +70 °
• Humidité relative : 95 % à 20°C
• Degré de pollution 2
Raccordement par bornes à vis
1 Entrée de forçage
• Rigide 0,2 à 4 mm
2 Capteur de luminosité
• Souple 0,2 à 2,5 mm
Première mise en service
Avec l'application de configuration
Si vous utilisez l'application pour configurer l'horloge,
alors effectuer l'installation comme décrit ci-dessous.
1. Accéder directement au lien de téléchargement de
l'application en scannant avec un terminal mobile le
QR code imprimé sur l'horloge et sur la notice .
2. Télécharger et installer l'application de configuration.
3. Vérifier que le Bluetooth est activé (voir chapitre
Paramètres / Bluetooth).
4. Appairer votre terminal mobile et votre horloge via le
Bluetooth.
5. Programmer votre produit via l'application, pour cela,
laissez-vous guider par l'application pour configurer
votre horloge.
Avec l'interface de programmation locale
Lors de la première mise en service, les paramètres
suivants sont à effectuer :
• définir la langue,
• définir l'année, le mois, le jour,
• définir l'heure et les minutes.
• définir le changement automatique été/hiver.
Appuyer sur les touches 3/4 pour effectuer le réglage
demandé sur l'afficheur.
Appuyer sur la touche ok pour valider.
A l'issue de ces réglages, l'horloge passe en mode
automatique.
Réinitialisation
Il est possible de réinitialiser indépendamment les
paramètres du Bluetooth, les liens RF ou d'effectuer un
retour en configuration usine du produit.
La réinitialisation est accessible via :
• l'application de configuration,
• localement sur l'horloge, pour plus d'information,
se reporter à Paramètres / Reset des paramètres
(disponible dans la notice d'installation complète).
Menu
Depuis l'écran de veille, deux appuis successifs sur une
des 4 touches permet d'activer le rétroéclairage puis de
basculer sur l'écran d'accueil. Un appui maintenu sur la
2
2
Si la programmation a été réalisée via
l'application de configuration, alors le menu
local ne permet pas de modifier la période
(cycle annuel).
