Display-Informationen - Zoom R16 Bedienungsanleitung

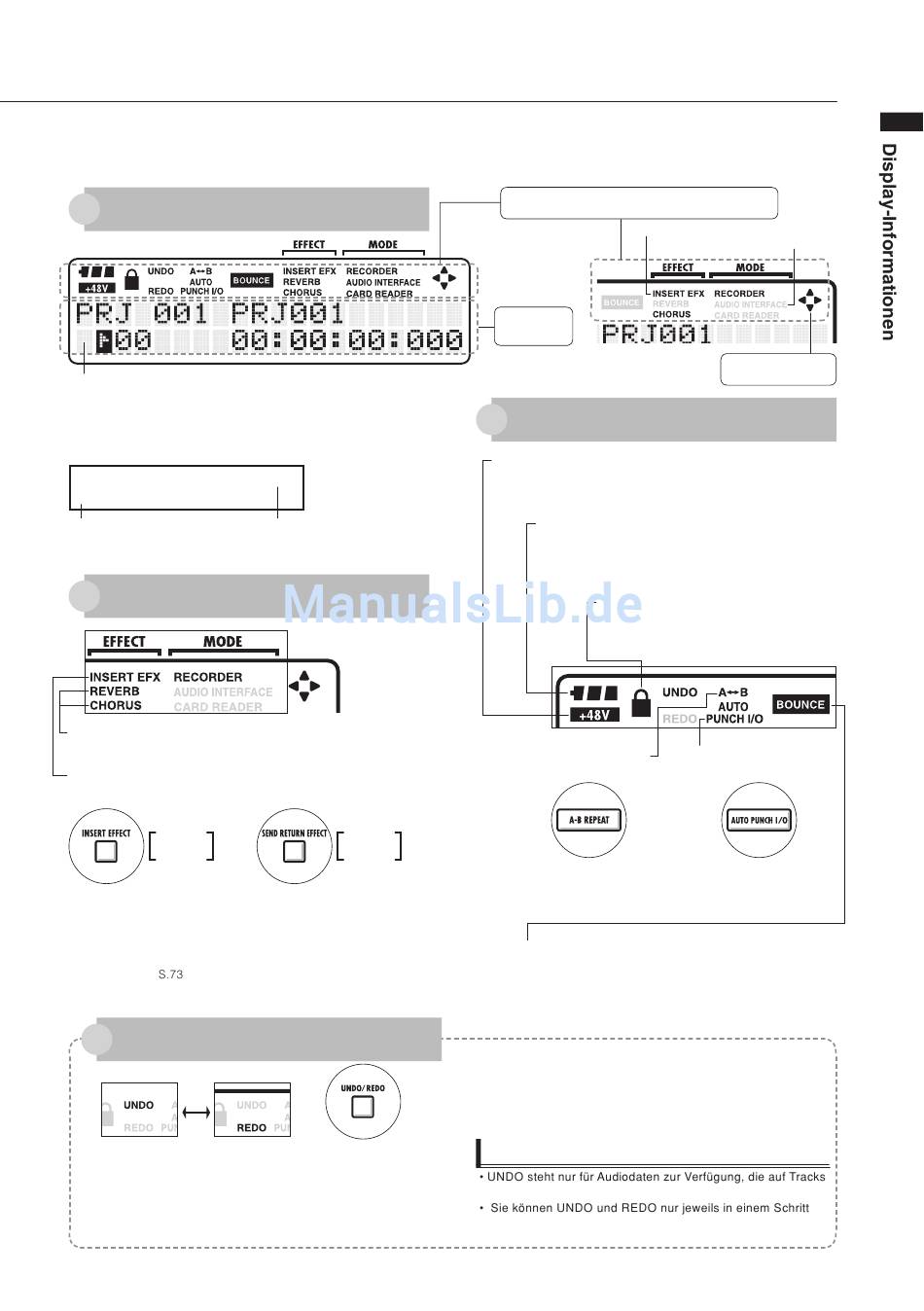

Display-Informationen

Im Display des R16 erhalten Sie Informationen zu Projektdaten, dem Recorder-Anschluss und -Betriebs-
status, dem Computer-Audio-Interface-Anschluss und -Betriebsstatus, zu verfügbaren Funktionen und
zu den Menüs des R16.
Display und Anzeigen
Der OBERSTE Screen zeigt die aktuellen Projekte.
Oberste Zeile: Projektnummer und -name
Fußzeile: Symbol-Zeichen/-Nummer und Counter (Zeit)
Der MENU-Bildschirm blendet die Betriebsmenüs ein
P R O J E C T
> S E L E C T
Oberste Zeile: aktuelles Menü
Fußzeile: Menü & verfügbare
Einträge
Effekt & Betriebsart
Send-Return-Effekte → S.48
REVERB/CHORUS-Symbole
INSERT EFX-Symbol S.48
Sichtbar wenn Insert-Effekt aktiv, wird über Taste eingestellt
INSERT-
Taste
EFFEKT
Tastenbedienung: Öffnet Effekt-Menüs
MODE
Blendet aktuellen Betriebsmodus des R16 ein
Recorder → S.17-
Audio-Interface → S.75-
Card-Reader →
[UNDO/REDO]
UNDO-Symbol REDO-Symbol
UNDO: Rückkehr zum vorherigen Aufnahme-Vorgang
Mögliche UNDO-Aktionen: PUNCH IN/OUT, BOUNCE, MIX
DOWN (im MASTER TRACK)
REDO: Kehrt die UNDO-Aktion um
1 / 7
Seite im Menü/
Anzahl aller Seiten
Sichtbar wenn aktiv, wird
über Taste eingestellt
SEND
Taste
RETURN-
EFFEKT
[UNDO / REDO]-Taste
Symbol-Darstellungsbereich: aktive
Einstellungen werden dargestellt
Sichtbar bedeutet aktiv
Bereich zur
Darstellung von
Informationen
Symbol-Darstellung und Einstellungstasten
PHANTOM-Symbol
Wird angezeigt: 48V Phantomspeisung wird an den an INPUT 5 & 6
angeschlossenen Mikrofonen angelegt
Einstellung: [PHANTOM]-Schalter ist aktiv
BATTERY-Symbol → S.13
Wird angezeigt: Benutzte Batterien und ihre verbleibende Kapazität
Wird nicht angezeigt: Betrieb über Netzteil oder USB-Power (wenn
das Symbol beim Start im Batteriebetrieb nicht dargestellt wird,
müssen Sie die Batterien tauschen)
PROTECT-Symbol → S.56
Wird angezeigt: Projekt ist geschützt
Wird nicht angezeigt: Projekt ist nicht geschützt
Wird über Menü aktiviert
A-B REPEAT-
Symbol → S.30
[A-B REPEAT]-Taste
Wird angezeigt: A-B-Punkte sind
gesetzt
Wird über Tasten eingestellt
BOUNCE-Symbol
→ S.39
Wird angezeigt: aktiv
Symbol sichtbar/nicht sichtbar
Nach bestimmten Aktionen wird UNDO eingeblendet, was be-
deutet, dass ein UNDO-Schritt möglich ist
Nach dem Drücken der [UNDO/REDO]-Taste wird REDO ein-
geblendet, was bedeutet, dass ein REDO-Schritt möglich ist.
Wird über Tasten eingestellt.
Anmerkung
aufgenommen wurden.
ausführen.
Nicht sichtbar bedeutet inaktiv
Verfügbare
Richtungen
AUTO PUNCH IN/OUT-
Symbol → S.27
[AUTO PUNCH IN/OUT]-Taste
Wird angezeigt: aktiv
Wird über Tasten eingestellt
