Inhaltszusammenfassung für Zoom U-44

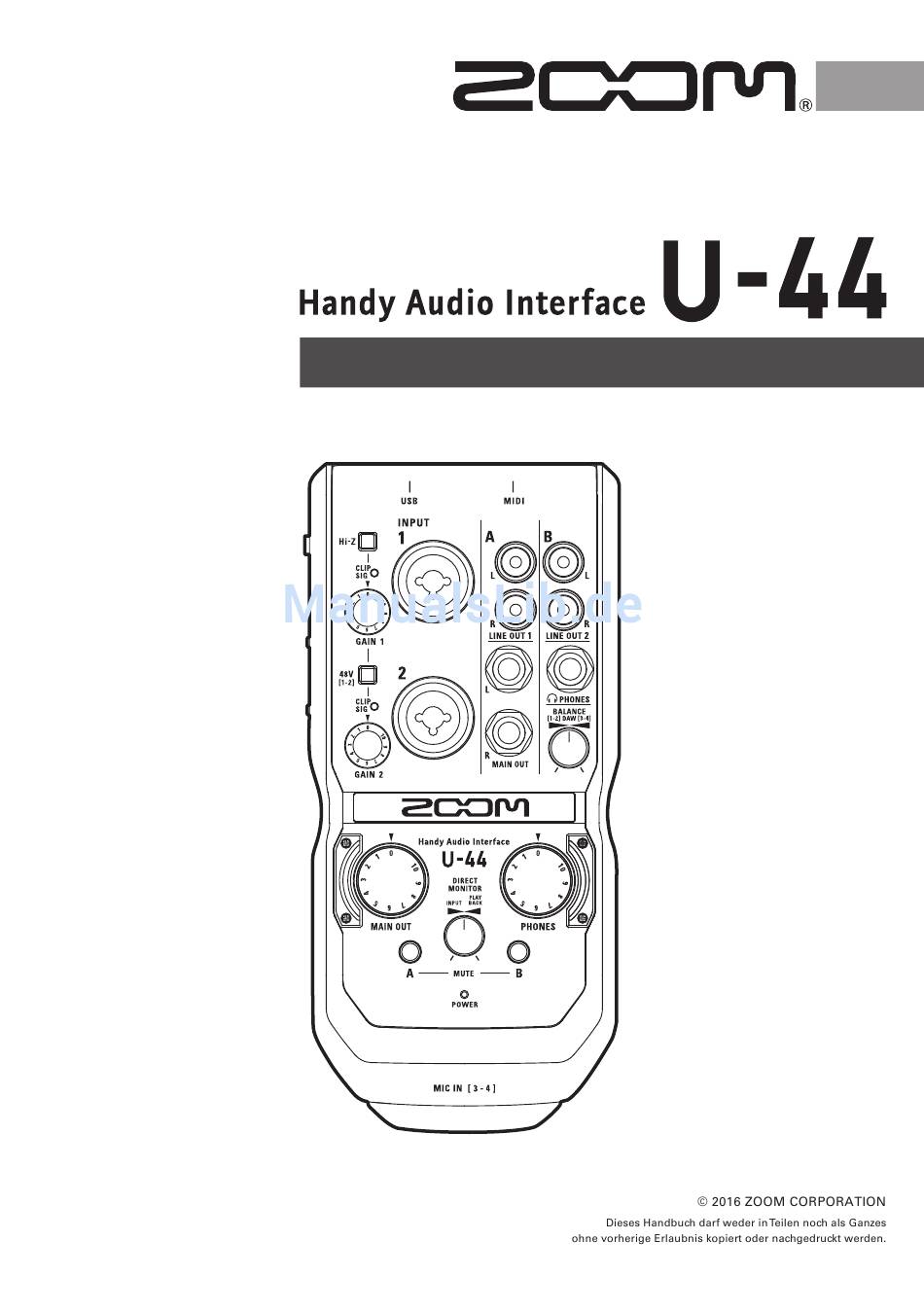

- Seite 1 Bedienungsanleitung...
- Seite 2 Inhalt Einleitung 4-In/4-Out Audio-Interface Leistungsfähige Mikrofonvorverstärker +48 Auch für den DJ konzipiert Standalone-AD/DA-Modus...
-
Seite 3: Sicherheits- Und Gebrauchshinweise
Öffnen Sie nicht das Gehäuse und nehmen Sie keine Änderungen am Gerät vor. Betrieb mit einem Wechselstromnetzteil Anmerkungen zur Temperatur Verwenden Sie ausschließlich das ZOOM-Netzteil AD-17 . Ziehen Sie das Netzteil immer direkt am Gehäuse aus der Steckdose. Betrieb mit externer Gleichstromversorgung Verwenden Sie ein externes 5 V Gleichstromnetzteil. -

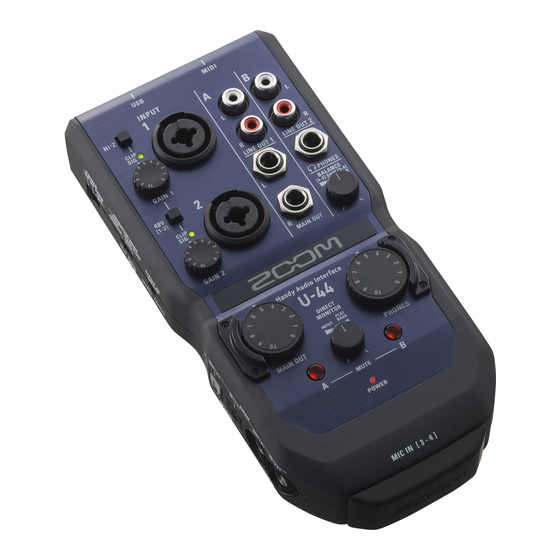

Seite 4: Überblick Über Das Gerät
Überblick über das Gerät Oberseite MAIN OUT Buchsen LINE OUT 1 Buchsen INPUT 1 Buchse Hi-Z-Taste LINE OUT 2 Buchsen Pegelanzeigen PHONES-Buchse PHANTOM-Taste GAIN-Regler BALANCE-Regler INPUT 2 Buchse MAIN OUT Regler PHONES-Regler DIRECT MONITOR Regler MUTE-Schalter Power-Anzeige Anschluss MIC IN... -
Seite 5: Linke Seite
Überblick über das Gerät (Fortsetzung) Linke Seite POWER-Schalter OPERATION MODE Schalter S/PDIF IN SELECT Schalter SYNC-Anzeige S/PDIF OUT Buchsen S/PDIF IN Buchsen Rückseite MIDI OUT Buchse USB 2.0 Port MIDI IN Buchse Buchse für das 5 V Netzteil... -
Seite 6: Treiberinstallation
ANMERKUNG • Der aktuelle Treiber für das ZOOM U-44 steht auf der oben genannten Webseite zum Download bereit. • Laden Sie den Treiber für Ihr jeweiliges Betriebssystem herunter. Folgen Sie den Anweisungen auf dem Bildschirm, um den Treiber für das ZOOM U-44 zu installieren. -
Seite 7: Auswahl Der Stromversorgung
Auswahl der Stromversorgung Betrieb über Bus-Power Verbinden Sie das mit einem USB-Kabel mit dem Computer. Batteriebetrieb ANMERKUNG • Verwenden Sie ausschließlich Alkaline- oder aufladbare NiMH-Batterien. • Die Power-Anzeige blinkt, wenn die Batteriekapazität zur Neige geht. Schalten Sie das Gerät sofort aus und wechseln Sie die Batterien. -
Seite 8: Anschluss An Einen Computer
Anschluss an einen Computer ANMERKUNG • Sofern auf AUDIO INTERFACE eingestellt ist, kann das nur in Verbindung mit einem Computer be- trieben werden. • Sofern Sie Batterien oder eine externe Stromversorgung verwenden, stellen Sie auf BATTERY/DC IN. - Seite 9 iPad-Anschluss Sie können das an ein iPad anschließen, wenn Sie es über das AD-17 Netzteil, ein externes Gleichstromnetzteil oder AA-Batterien mit Strom versorgen. → <Linke Seite> Sobald das eingeschaltet ist, wird die Verbindung mit dem iPad hergestellt. ANMERKUNG • Das kann nicht über ein iPad mit Strom versorgt werden.
-
Seite 10: Ausschalten Des Geräts
Ausschalten des Geräts... -
Seite 11: Anschluss Von Instrumenten
Anschluss von Instrumenten Schließen Sie Instrumente mit TRS- oder monophonen Klinkenkabeln an den INPUTS 1 und 2 an. Einsatz der Hi-Z-Funktion Die Hi-Z-Funktion steht nur für INPUT 1 zur Verfügung. • Wenn Sie Gitarren oder Bässe mit passiven Tonabnehmern an IN- •... -
Seite 12: Anschluss Von Mikrofonen
Anschluss von Mikrofonen Schließen Sie Mikrofone mit XLR-Kabeln an den INPUTS 1/2 an. Aktivieren der Phantomspeisung Sofern Sie ein Kondensatormikrofon einsetzen, schalten Sie • an ( Wenn die Phantomspeisung aktiv ist, wird sie an den INPUTS 1 und • 2 ausgegeben. -
Seite 13: Anpassen Der Eingangsverstärkung
Anpassen der Eingangsverstärkung Sie können die Vorverstärkung für jeden Eingang separat einstellen. Leuchtet grün: Es liegt ein Eingangssignal an. Leuchtet rot: Das Eingangssignal übersteuert. Bedienen Sie den Regler HINWEIS • Um ein Übersteuern während der Aufnahme zu verhindern, stellen Sie die Eingangsverstärkung so ein, dass die Pegelan- zeige nicht rot leuchtet. -
Seite 14: Anschluss Von Kopfhörern Und Lautsprechern
Anschluss von Kopfhörern und Lautsprechern Schließen Sie einen Kopfhörer an der PHONES-Buchse und Lautsprecher an den MAIN Out Buchsen an und stellen Sie die Lautstärke nach Bedarf ein. Kopfhörer-Lautstärke: Bedienen Sie Lautsprecher-Lautstärke: Bedienen Sie ANMERKUNG • An den Buchsen LINE OUT 1 liegt dasselbe Signal wie an den MAIN OUT Buchsen an. •... -
Seite 15: Stummschalten Der Ausgänge
Stummschalten der Ausgänge Für die Ausgänge der Kanäle A (MAIN OUT/LINE OUT 1) und B (PHONES/LINE OUT 2) kann die Stummschaltung de-/aktiviert werden. Leuchtet: stummgeschaltet Leuchtet nicht: nicht stummgeschaltet... -
Seite 16: Einsatz Des Direct-Monitorings
Einsatz des Direct-Monitorings Direct Monitoring ermöglicht das Abhören der Eingangssignale, bevor diese an den Computer ausgegeben werden. Auf diese Weise können Sie das Audiosignal am latenzfrei abhören. -
Seite 17: Mischung Der Wiedergabesignale Des Computers
Mischung der Wiedergabesignale des Computers Die Balance zwischen den Wiedergabesignalen 1-2 und 3-4 aus dem Computer kann für die Ausgänge LINE OUT 2 und PHONES individuell eingestellt werden. Beispielsweise können Sie den Ausgang PHONES während einer Live-Darbietung zwi- schen dem Clicktrack und dem MAIN OUT aussteuern. Oder Sie stellen die Balance wäh- rend eines DJ-Sets zwischen dem Vorhör- und dem MAIN OUT Signal ein. -
Seite 18: Anschluss Von Midi-Geräten
Anschluss und einen reibungslosen Betrieb sicherzustellen. <Windows> Verwenden Sie den ZOOM U-44 Driver. Verwenden Sie nicht den Treiber MIDI IN/OUT 2 (ZOOM U-44 Driver). <Mac> Verwenden Sie den ZOOM U-44 MIDI I/O Port. Verwenden Sie nicht den ZOOM U-44 Reserved Port. -
Seite 19: Betrieb Mit Anderen Digitalen Audiogeräten
• Gehen Sie wie folgt vor, um die Samplingrate ändern: <Windows> Öffnen Sie die Systemsteuerung auf Ihrem Computer. Wählen Sie die Kategorie „Hardware und Sound“ und stellen Sie die Samplingrate im ZOOM Control Panel nach Bedarf ein. <Mac> Öffnen Sie den Ordner „Dienstprogramme“ im Ordner „Programme“ , doppelklicken Sie auf die Anwendung „Audio-MIDI-Setup“... - Seite 20 Betrieb mit anderen digitalen Audiogeräten (Fortsetzung) Empfang von S/PDIF-Signalen ANMERKUNG • Sofern am Anschluss MIC IN eine Mikrofonkapsel angeschlossen ist, sind die S/PDIF-Eingänge deaktiviert. • Der S/PDIF-Eingang ist INPUT 3/4 zugewiesen. ANMERKUNG • Um die Audioclock zu synchronisieren, müssen das und das angeschlossene Gerät auf dieselbe Samplingrate einge- stellt sein.
- Seite 21 Betrieb mit anderen digitalen Audiogeräten (Fortsetzung) Ausgabe von S/PDIF-Signalen ANMERKUNG • An den S/PDIF-Buchsen liegt dasselbe Signal wie an den MAIN OUT und LINE OUT 1 Buchsen an. HINWEIS • Der Schalter S/PDIF IN SELECT wirkt sich nur auf den S/PDIF-Eingang aus. Ausgangssignale im S/PDIF-Format liegen im- mer sowohl an der OPTICAL OUT als auch der der COAXIAL OUT Buchse an.
-
Seite 22: Einsatz Der Mic-Kapseln Aus Der Zoom H-Serie
Einsatz der Mic-Kapseln aus der ZOOM H-Serie Am MIC-IN-Eingang auf der Vorderseite des können Sie eine Mikrofonkapsel aus der ZOOM H-Serie anschließen. ANMERKUNG • Der Mikrofonkapsel-Eingang ist INPUT 3/4 zugewiesen. • Sofern eine Mikrofonkapsel angeschlossen ist, können die S/PDIF IN Buchsen (OPTICAL und COAXIAL) nicht genutzt werden. - Seite 23 • In Verbindung mit den Kapseln MSH-6 und SSH-6 werden die Audiodaten im RAW-Format aufgenommen, das sich von herkömmlichen Stereodateien unterscheidet. Aus diesem Grund müssen Sie nach der Aufnahme mit Hilfe des ZOOM MS Decoders oder eines anderen Software-Plug-Ins zunächst die Stereobreite einstellen und die Datei anschließend als her- kömmliche Stereodatei ausgeben.
-
Seite 24: Betrieb Als Ad/Da-Wandler Und Mic-Preamp (Standalone Mode)
Betrieb als AD/DA-Wandler und Mic-Preamp (Standalone Mode) → INTERNAL: Betrieb mit 44,1 oder 48 kHz Samplingrate (Master) S/PDIF: Die Samplingrate wird von dem Signal am Eingang OPTICAL IN bzw. COAXIAL IN vorgegeben. (Slave) ANMERKUNG • Auf S. 27 ist der Signalfluss im Standalone-AD/DA-Modus dargestellt. •... -
Seite 25: Fehlerbehebung
• Installieren Sie den Treiber neu. • Stellen Sie sicher, dass in den Audioeinstellungen • Schließen Sie das direkt an einem USB- Ihres Computers „ZOOM U-44“ ausgewählt ist. Port des Computers an. Schließen Sie es nicht • Stellen Sie sicher, dass das für Ihre Soft- über einen USB-Hub an. -
Seite 26: Spezifikationen
Spezifikationen ANALOG IN 2,6 kΩ (MIC IN) +2,7 dBu (MIC IN) /+20.7 dBu (TRS IN) ANALOG OUT 1 kΩ DIGITAL IN/ Frequenzgang Bei 44,1 kHz: ±1,5 dB: 20 Hz – 20 kHz Bei 96 kHz: ±2 dB: 20 Hz – 40 kHz Eingangsquantisierungsrauschen (bei 43 dB, 150 Ω am Eing Anzahl Audio-Aufnahme- und Wiedergabekanäle Samplingfrequenzen Wortbreite Schnittstelle... - Seite 27 Signalflussdiagramme Signalflussdiagramm AUDIO INTERFACE Modus DIRECT MONITOR PEGEL ANZEIGE INPUT OUTPUT OUTPUT 1 2 3 4 1 2 3 4 1 2 3 4 Hi-Z/ Gain INPUT1 Lo-Z INPUT1 Gain INPUT2 INPUT2 INPUT1 -6dB -6dB COAXIAL IN OPTICAL OUT INPUT3 INPUT2 INPUT4 -6dB...
