Anschlüsse

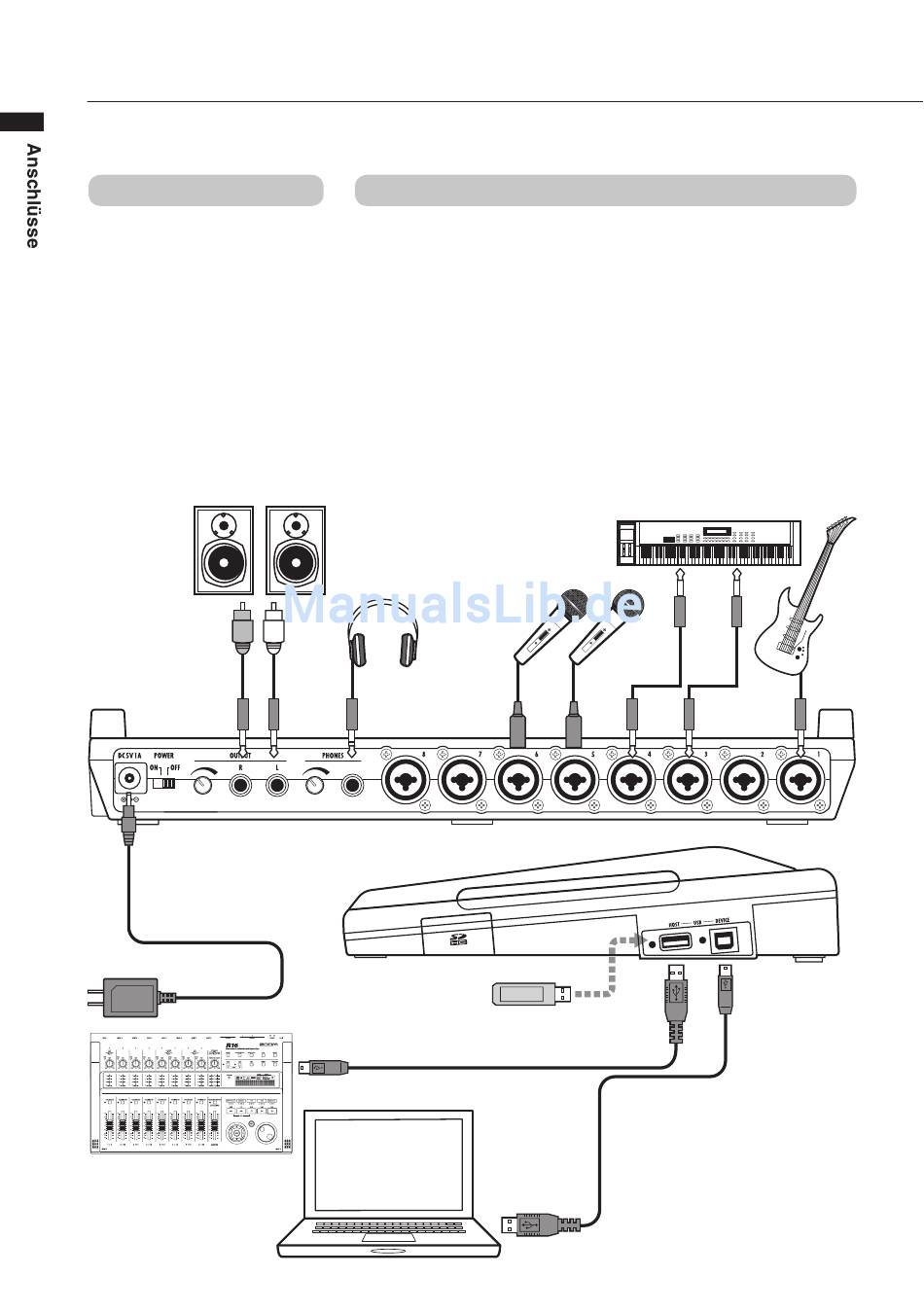

Orientieren Sie sich beim Anschluss von Instrumenten, Mikrofonen, anderen Audiogeräten oder einem
Computer am R16 an der Anleitung auf dieser Seite.
AUSGÄNGE
Mit dem [METRONOME]-Schalter
legen Sie fest, ob das Metronom nur
über die Buchse [PHONES] oder
auch über die [OUTPUT]-Buchsen
ausgegeben wird.
1) Stereoanlage, aktive Lautspre-
cher etc.
Schalten Sie Ihr System aus, bevor
Sie Lautsprecher anschließen.
Der Anschluss bei eingeschaltetem
System kann zu Schäden führen.
Rückseite
8) Netzteil
Verwenden Sie in jedem
Fall das für dieses Gerät
vorgesehene Netzteil
ZOOM AD-14.
8
7) Kaskadieren von zwei R16
Wenn Sie zwei R16 kas-
k a d i e r e n , k ö n n e n S i e
gleichzeitig 16 Spuren
aufnehmen.
11
Sie können an den INPUT-Buchsen sowohl XLR- als auch monophone Klinken-
stecker (symmetrisch und unsymmetrisch) anschließen.
2) Mikrofone
Um ein Mikrofon mit Phantomspei-
sung zu betreiben, schließen Sie
es zuerst an [INPUT 5/6] an und
aktivieren anschließend den Schalter
[PHANTOM].
3) Geräte mit Stereoausgängen
Beim Anschluss eines Synthesizers
oder CD-Spielers sollten Sie darauf
achten, den linken Ausgang mit einer
ungeradzahligen und den rechten
Ausgang mit einer geradzahligen
[INPUT]-Buchse am R16 zu verbin-
den.
1
USB-Speichermedium
7
EINGÄNGE
4) Gitarre/Bass
Verwenden Sie zu Anschluss einer
passiven E-Gitarre/-Bass den für hoc-
hohmige Signale ausgelegten [INPUT
1] und aktivieren Sie den Schalter
[Hi-Z].
5) Interne Mikrofone
Diese Mikrofon eignen sich zur indi-
rekten Abnahme von Drums und zur
Aufnahme einer Band. Wenn Sie den
Schalter [MIC] aktivieren, wird das
Signal auf INPUT 7 und 8 gespeist.
2
R L
6) Anschluss eines Computers über
USB
Durch Anschluss eines Computers kön-
nen Sie Audiodateien und Projekte di-
rekt mit dem R16 austauschen. Zudem
können Sie das R16 auch als Audio-
6
Interface und Bedienoberfläche für Ihre
DAW-Software verwenden.
3 4
Rechtes
Seitenteil
