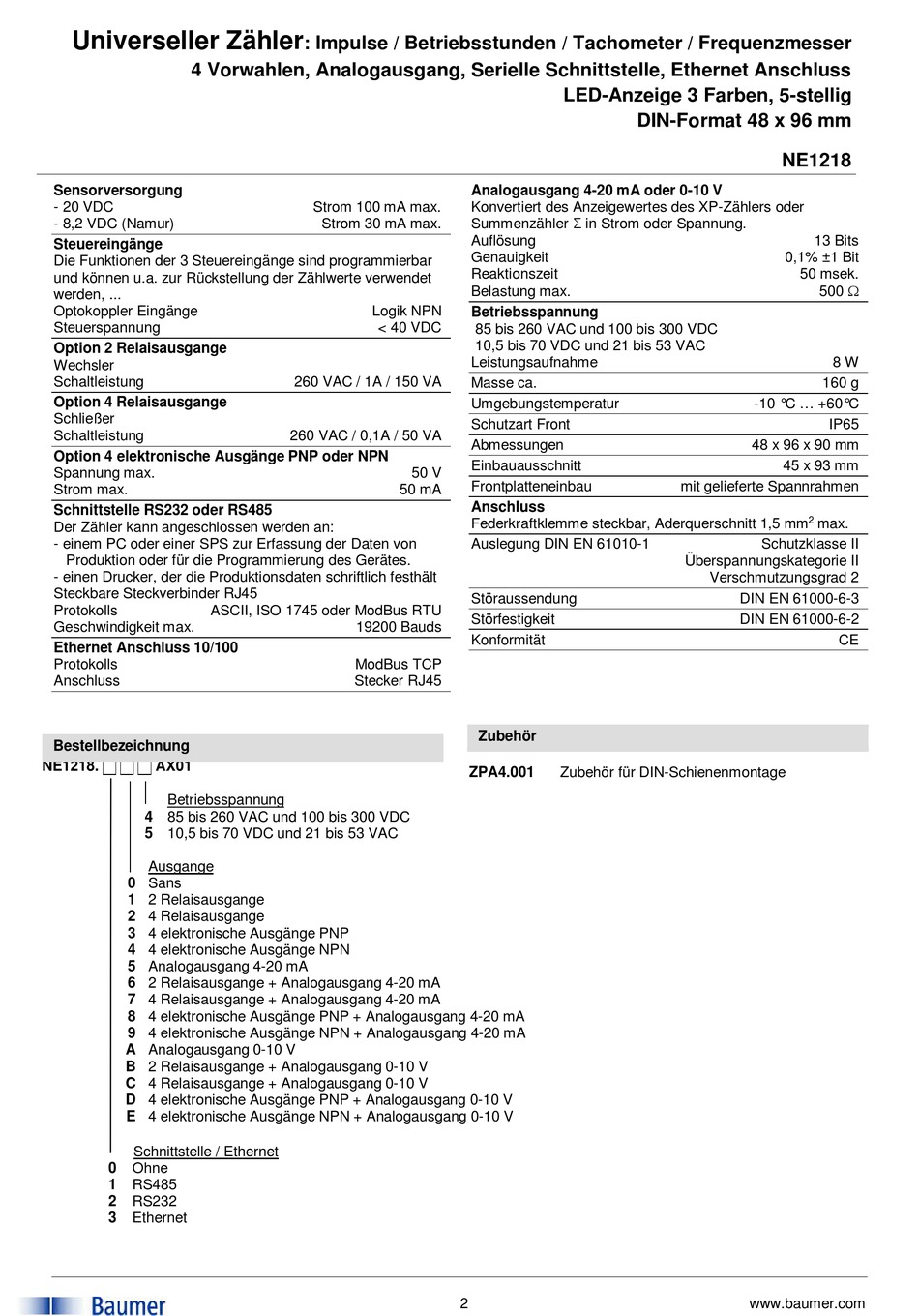

Baumer NE1218 Betriebsanleitung Seite 2

Universeller Zähler
4 Vorwahlen, Analogausgang, Serielle Schnittstelle, Ethernet Anschluss
Sensorversorgung
- 20 VDC
- 8,2 VDC (Namur)
Steuereingänge
Die Funktionen der 3 Steuereingänge sind programmierbar
und können u.a. zur Rückstellung der Zählwerte verwendet
werden, ...
Optokoppler Eingänge
Steuerspannung
Option 2 Relaisausgange
Wechsler
Schaltleistung
Option 4 Relaisausgange
Schließer
Schaltleistung
Option 4 elektronische Ausgänge PNP oder NPN
Spannung max.
Strom max.
Schnittstelle RS232 oder RS485
Der Zähler kann angeschlossen werden an:
- einem PC oder einer SPS zur Erfassung der Daten von
Produktion oder für die Programmierung des Gerätes.
- einen Drucker, der die Produktionsdaten schriftlich festhält
Steckbare Steckverbinder RJ45
Protokolls ASCII, ISO 1745 oder ModBus RTU
Geschwindigkeit max.
Ethernet Anschluss 10/100
Protokolls
Anschluss
Bestellbezeichnung
NE1218. AX01
Betriebsspannung
4 85 bis 260 VAC und 100 bis 300 VDC
5 10,5 bis 70 VDC und 21 bis 53 VAC
Ausgange
0 Sans
1 2 Relaisausgange
2 4 Relaisausgange
3 4 elektronische Ausgänge PNP
4 4 elektronische Ausgänge NPN
5 Analogausgang 4-20 mA
6 2 Relaisausgange + Analogausgang 4-20 mA
7 4 Relaisausgange + Analogausgang 4-20 mA
8 4 elektronische Ausgänge PNP + Analogausgang 4-20 mA
9 4 elektronische Ausgänge NPN + Analogausgang 4-20 mA
A Analogausgang 0-10 V
B 2 Relaisausgange + Analogausgang 0-10 V
C 4 Relaisausgange + Analogausgang 0-10 V
D 4 elektronische Ausgänge PNP + Analogausgang 0-10 V
E 4 elektronische Ausgänge NPN + Analogausgang 0-10 V
Schnittstelle / Ethernet
0 Ohne
1 RS485
2 RS232
3 Ethernet
: Impulse / Betriebsstunden / Tachometer / Frequenzmesser
Strom 100 mA max.
Strom 30 mA max.
Logik NPN
< 40 VDC
260 VAC / 1A / 150 VA
260 VAC / 0,1A / 50 VA
50 V
50 mA
19200 Bauds
ModBus TCP
Stecker RJ45
2
LED-Anzeige 3 Farben, 5-stellig
DIN-Format 48 x 96 mm
Analogausgang 4-20 mA oder 0-10 V
Konvertiert des Anzeigewertes des XP-Zählers oder
Summenzähler Σ in Strom oder Spannung.
Auflösung
Genauigkeit
Reaktionszeit
Belastung max.
Betriebsspannung
85 bis 260 VAC und 100 bis 300 VDC
10,5 bis 70 VDC und 21 bis 53 VAC
Leistungsaufnahme
Masse ca.
Umgebungstemperatur
Schutzart Front
Abmessungen
Einbauausschnitt
Frontplatteneinbau
Anschluss
Federkraftklemme steckbar, Aderquerschnitt 1,5 mm
Auslegung DIN EN 61010-1
Störaussendung
Störfestigkeit
Konformität
Zubehör
ZPA4.001 Zubehör für DIN-Schienenmontage
NE1218
13 Bits
0,1% ±1 Bit
50 msek.
500 W
8 W
160 g
-10 °C ... +60°C
IP65
48 x 96 x 90 mm
45 x 93 mm
mit gelieferte Spannrahmen
2
max.
Schutzklasse II
Überspannungskategorie II
Verschmutzungsgrad 2
DIN EN 61000-6-3
DIN EN 61000-6-2
CE
www.baumer.com
