Inhaltszusammenfassung für Baumer NE1218

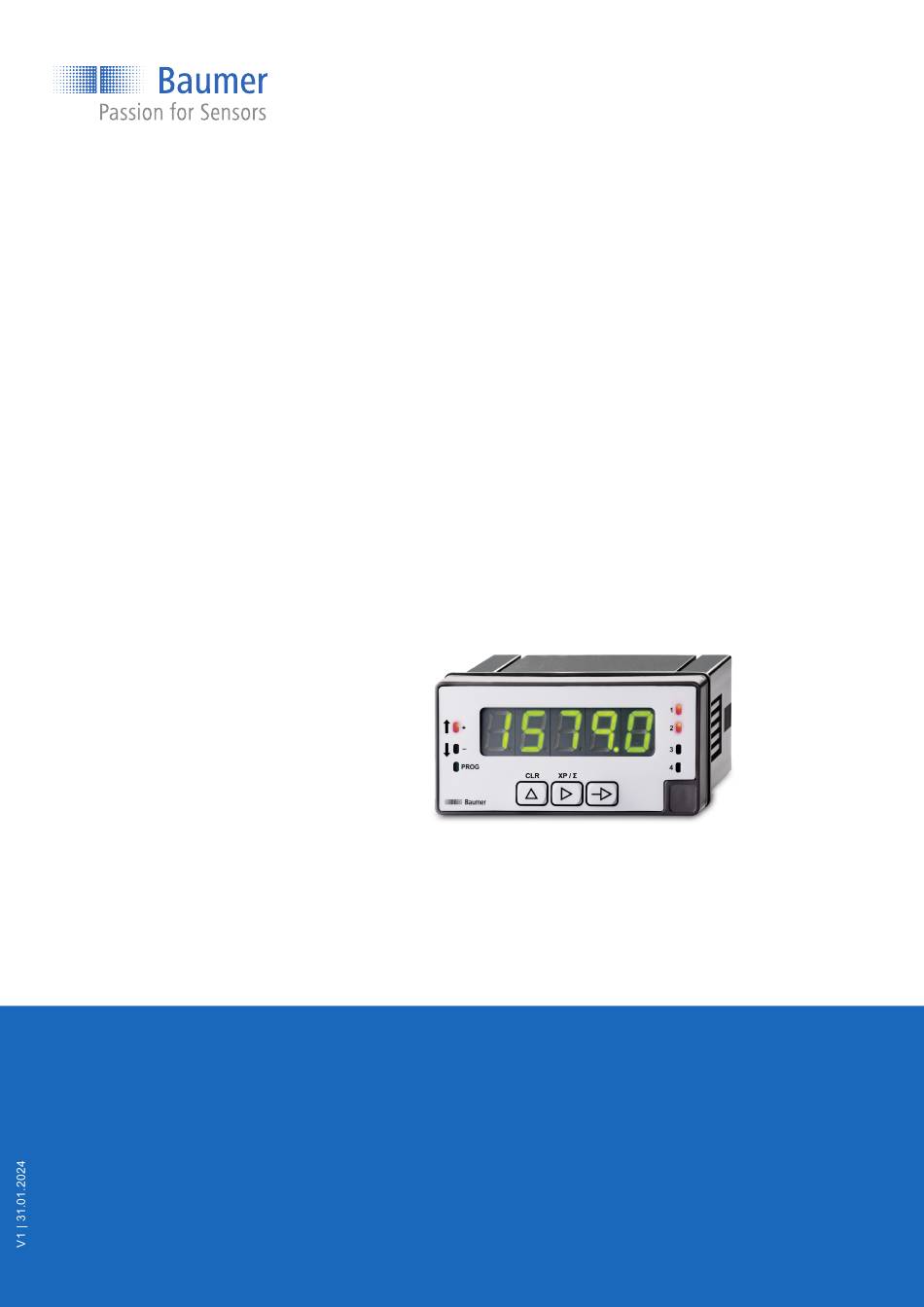

- Seite 1 Betriebsanleitung NE1218 Multifunktionsanzeige...
- Seite 2 Farben und Displayeinstellungen ..................24 Konfiguration der Grenzwerte ......................25 6.3.1 Betriebsart Impulszähler/Betriebsstundenzähler ..............25 6.3.2 Betriebsart Frequenzmesser / Tachometer ................29 Konfiguration des Analogausgangs ....................33 Konfiguration der Steuereingänge ...................... 34 Programmierebene über Code schützen .................... 36 Betriebsanleitung NE1218 | V1...
- Seite 3 Baumer Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 Blockdiagramm der Konfigurationsmodule ..................12 Abb. 2 Modulation des Tastverhältnisses (Duty Cycle) .................. 18 Abb. 3 Grenzwertausgänge – Zeitverzögerung....................30 Abb. 4 Grenzwertausgänge – asymetrische Hysterese ................. 30 V1 | NE1218 Betriebsanleitung...
- Seite 4 Schnittstellen. Das Handbuch beschreibt die Funktionen und soll bei der Installation und Verwendung der Software über deren Schnittstellen helfen. Die aufgeführten Abbildungen sind Beispiele. Abweichungen liegen jederzeit im Ermessen von Baumer. Das Handbuch ist ein ergänzendes Dokument zur vorhandenen Produktdokumentati- Mitgeltende Dokumente Als Download unter www.baumer.com: ▪...
- Seite 5 Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird. HINWEIS Kennzeichnet eine Warnung vor Sachschäden. INFO Kennzeichnet praxisbezogene Informationen und Tipps, die einen optimalen Einsatz der Geräte ermöglichen. V1 | NE1218 Betriebsanleitung...
- Seite 6 Die Multifunktionsanzeige eignet sich zur Darstellung, Überwachung, Steuerung und Berech- nung von Messwerten in industriellen Einsatzgebieten. Für universelle Zähleingänge Für Tachometer und Frequenz Anzeigebereich linearisierbar Drei Steuereingänge, programmierbar Anzeige Stabilisierungsfilter LED-Anzeige, 5-stellig, 3 Farben, programmierbar Funktion Min, Max DIN-Gehäuse 96 x 48 mm Betriebsanleitung NE1218 | V1...
- Seite 7 Bereiten Sie den Ausschnitt gemäss Massangaben vor. b) Schieben Sie das Gerät (1) mit der Dichtung (2) in den Ausschnitt. c) Sichern Sie das Gerät von hinten mit dem Spannrahmen (3). d) Schliessen Sie das Gerät elektrisch an. V1 | NE1218 Betriebsanleitung...
- Seite 8 Schliessen Sie das Gerät gemäss Steckerbelegung an. Steckerbelegung (Geräterückseite) Betriebsspannung (1) Phase Neutral Eingangssignal (2) n.c. Sensorversorgung +20V Sensorversorgung +8,2V Sensorversorgung- / IN- Spur B + Spur A + n.c. Eingang 10-300 VAC Steuereingang (3) Common Betriebsanleitung NE1218 | V1...
- Seite 9 Wechsler 1 Öffner 1 Schliesser 2 Wechsler 2 Öffner 2 Vier Relais Schliesser 1 Schliesser 2 Schliesser 3 Schliesser 4 n.c. Common Analogausgang (5), optional (-) 4...20 mA / 0...10 V (+) 4...20 mA / 0...10 V V1 | NE1218 Betriebsanleitung...
- Seite 10 1 2 3 4 5 6 7 8 Anzeige Geber Geber PNP/NPN 1 2 3 4 5 6 7 8 Signal A Signal B Anzeige Kontakteingang 10 - 300 VAC 1 2 3 4 5 6 7 8 Betriebsanleitung NE1218 | V1...
- Seite 11 Aufruf Modus PROG Auswahl der Programmier- Taste zeile Anzeige Haupzähler oder Digit/Funktion Auswahl Taste Summenzähler Reset Inkrementieren des gewähl- Taste ten Digits LED PROG Programmiermodus aktiv LED - Zählzeichen - Tachorichtung - LED + Zählzeichen + Tachorichtung + V1 | NE1218 Betriebsanleitung...
- Seite 12 Programmierung gespeichert. HINWEIS Der Einstieg in die Programmierung kann in der Programmierebene gesperrt werden. Die ver- schiedenen Programmierzeilen können dann nur visualisiert aber nicht geändert werden. Beim Einstieg in die Programmierebene erscheint dann an Stelle von Betriebsanleitung NE1218 | V1...
- Seite 13 Namur-Sensor PNP-Sensor NPN-Sensor Eingange 2x90° TTL oder HTL Kontakteingang NPN Bestätigen Sie Ihre Auswahl mit der Taste Betriebsart Wählen Sie mit der Taste die Betriebsart. Impulszähler Betriebsstundenzähler Frequenzmesser Tachometer Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 14 Spur A und B flankenaktiv Bestätigen Sie Ihre Auswahl mit der Taste Wählen Sie mit der Taste die Art der Darstellung. 99999 Stunden 999 Stunden 59 Minuten 999 Minuten 99 Sekunden 999.99 Sekunden Bestätigen Sie Ihre Auswahl mit der Taste Betriebsanleitung NE1218 | V1...
- Seite 15 Konfigurierbarer Wert von 1 bis 99999 für eine Drehzahlanzeige in U/min oder m/min, Kadenz in Hüben/min. Dezimalpunkt Position Wählen Sie mit der Taste die Position des Dezimalpunkts (Anzahl Nachkommastellen). Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 16 Der Anzeigewert sinkt mit der Eingangsfrequenz, um z. B. eine Durchlaufzeit in einem Kochtunnel anzuzei- Anzeige- gen. wert 1 Anzeige- wert 2 Messwert 1 Messwert 2 Der Anzeigebereich geht in diesen 2 Modi durch die Punkteingangsfrequenz = 0 Hz. Betriebsanleitung NE1218 | V1...
- Seite 17 Bei Nenndrehzahl beträgt bei einer Antriebsraddrehzahl von 300 U/min die Durchlaufzeit durch den Ofen in 75 s. Die Impulseingangsfrequenz beträgt 300 / 60 = 5 U/min und 5 x 50 Impulse = 250 Impulse pro Sek. Programmierung: Anzeigebereich = Inverse [InP] = 250 [dSP] = 75 V1 | NE1218 Betriebsanleitung...
- Seite 18 Einschaltdauer - PWM-Funktion Konfiguration des Anzeigebereichs, der den Zusammenhang zwischen den anzuzeigenden Werten und dem PWM-Einschaltdauer herstellt. DC = 0% DC = 25% DC = 50% DC = 75% DC = 100% Abb. 2: Modulation des Tastverhältnisses (Duty Cycle) Betriebsanleitung NE1218 | V1...
- Seite 19 INFO Es können nur die Konfigurationsparameter für das gewählte Eingangssignal ausgewählt wer- den. Wählen Sie mit der Taste den zu konfigurierenden Parameter. Hauptzähler XP Summenzähler Σ Farben und Displayeinstellungen Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 20 Bestätigen Sie Ihre Auswahl mit der Taste Beispiel für multiplizierender Skalierungsfaktor: Ein Geber mit 1000 Impulse/Umdrehung ist am Wellenende einer Spindel mit 5 mm Steigung montiert. Um die Bewegung 1/100 mm anzuzeigen, ist der Faktor 500 (1/100) / 1000 = 0,500. Betriebsanleitung NE1218 | V1...
- Seite 21 Wählen Sie mit der Taste den Skalierungsfaktor. Multiplizierender Skalierungsfaktor Dividierender Skalierungsfaktor Bestätigen Sie Ihre Auswahl mit Programmierbar von 00001 bis 99999 Wählen Sie mit der Taste die Position des Dezimalpunkts (Anzahl Nachkommastellen). Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 22 Wählen Sie mit der Taste die Position des Dezimalpunkts (Anzahl Nachkommastellen). Aktualisierungszeit der Anzeige Programmierbar von 0,0 bis 9,9 s Timeout Programmierbar von 0,1 bis 99,9 s Zeit ohne Impuls am Eingang, nach der die Anzeige auf Null gesetzt wird. Betriebsanleitung NE1218 | V1...
- Seite 23 Gleiche Bedienung wie Hauptzähler XP (Addierend / Subtrahierend) Die Zählimpulse sind immer addiert Bestätigen Sie Ihre Auswahl mit der Taste Dezimalpunkt Position Wählen Sie mit der Taste die Position des Dezimalpunkts (Anzahl Nachkommastellen). Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 24 Zeit, nach der die Anzeige ausgeschaltet wird. Ist die Anzeige ausgeschal- tet, leuchtet nur der Dezimalpunkt der rechten Stelle, um anzuzeigen, dass das Gerät eingeschaltet ist. Durch Drücken einer Taste wird die Anzeigenfarbe wieder eingeschaltet. Bestätigen Sie Ihre Auswahl jeweils mit der Taste Betriebsanleitung NE1218 | V1...
- Seite 25 Grenzwert durch Zählen in steigender oder fallender Richtung erreicht wird und wenn die Schaltzeit des Ausgangs als Wischsignal programmiert ist (Tps). wenn der Zählwert ≥ der Grenzwert ist und die Schaltzeit des Ausgangs auf Dauersignal (Latch) programmiert ist. V1 | NE1218 Betriebsanleitung...
- Seite 26 Der Zähler prüft ab dem Offsetwert die Grenzwerte P1, P2, P3, P4. Sind diese im [CSCdE]-Mo- dus konfiguriert, wird eine automatische Rückstellung auf den Offsetwert nach Erreichen des je- weiligen Grenzwerts durchgeführt. Die anderen konfigurierten Ausgänge im Dauersignal (Latch) werden deaktiviert. Betriebsanleitung NE1218 | V1...
- Seite 27 Bestätigen Sie Ihre Auswahl mit der Taste Aktivierung Grenzwertausgang Wählen Sie mit der Taste aus, wann der Grenzwertausgang aktiviert wird. HIGH = Aktiv bei Anzeigewert ≥ Grenzwert LOW = Aktiv bei Anzeigewert ≤ Grenzwert Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 28 Aktivieren/deaktivieren Sie den Grenzwert mit der Taste Grenzwert inaktiv Die weiteren Parameter für diesen Grenzwert erscheinen nicht. Grenzwert aktiv (Programmierung und Bedienung identisch zu P1) Schleppvorwahl aktiviert Bestätigen Sie Ihre Auswahl mit Schleppvorwahl des Hauptzähler XP Einstellbar von -99999 bis 99999 Betriebsanleitung NE1218 | V1...
- Seite 29 Benutzer festgelegten Grenzwert erreicht. Per Konfiguration High oder Low kann bestimmt werden ob die Ausgänge bei Anzeigewert ≥ oder ≤ Grenzwert aktiv geschaltet werden. Die Ausgänge können mit einer Zeitverzögerung oder mit einer Hysterese programmiert werden. V1 | NE1218 Betriebsanleitung...
- Seite 30 Verwendung des Grenzwertes (wird nur im Modus Tachometer angezeigt) Hauptzähler XP Summenzähler Σ Programmierung und Bedienung ist identisch zu "Konfiguration für Impuls- zähler oder Betriebsstundenzähler" Bestätigen Sie Ihre Auswahl mit der Taste Grenzwert Frequenz oder Tacho XP Einstellbar von -99999 bis 99999 Betriebsanleitung NE1218 | V1...
- Seite 31 Grenzwert P1 zu aktivieren. Es ist nicht notwendig P2 zu ändern, wenn P1 verändert wird. Ist der Wert von P2 > 0, ist der Wert des Vorlaufs P1-P2. Ist der Wert von P2 < 0, so ist der Wert des Vorlaufs P1+P2, unabhängig vom Offsetwert > oder < an P1. V1 | NE1218 Betriebsanleitung...
- Seite 32 Die weiteren Parameter für diesen Grenzwert erscheinen nicht. Grenzwert aktiv (Programmierung und Bedienung identisch zu P1) Schleppvorwahl aktiviert Programmierung und Bedienung identisch zu P2 als Schleppvorwahl. Grenzwert P4 ist mit Grenzwert P3 verbunden. Bestätigen Sie Ihre Auswahl mit der Taste Betriebsanleitung NE1218 | V1...
- Seite 33 Bei diesem Anzeigewert erreicht der Hauptzähler seinen Endwert. Wert ein- stellbar von -99999 bis 99999. Unterer Grenzwert des Hauptzähler XP Ab diesem Anzeigewert beginnt die Entwicklung des Hauptzählers. Wert einstellbar von -99999 bis 99999. Bestätigen Sie Ihre Auswahl mit der Taste V1 | NE1218 Betriebsanleitung...
- Seite 34 Steuereingang Steuereingang Anschluss 2 Steuereingang Anschluss 3 Steuereingang Anschluss 4 Bestätigen Sie Ihre Auswahl mit der Taste Steuereingang Anschluss 2 Funktion (Siehe nachfolgende Tabelle) Wert zwischen 00 und 13 Bestätigen Sie Ihre Auswahl mit der Taste Betriebsanleitung NE1218 | V1...
- Seite 35 Schneller Zugriff an die Programmierung von Offset, P1, P2, P3 oder P4 Fiktive Vorwahlen, wenn die Option nicht vorhanden ist Simuliert eine der 3 Tasten der Tastatur Stop Zähler (*) Funktion Flanke aktiv - F oder static - S V1 | NE1218 Betriebsanleitung...
- Seite 36 0: Konfigurationsmodul ist nicht geschützt 1: Konfigurationsmodul ist geschützt Ja, alle Konfigurationsmodule sind zum Ändern geschützt und das Gerät verlässt die Programmierebene. Code ändern Hier kann der Code geändert werden, das Gerät speichert den neuen Code und verlässt die Programmierebene. Betriebsanleitung NE1218 | V1...
- Seite 40 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
