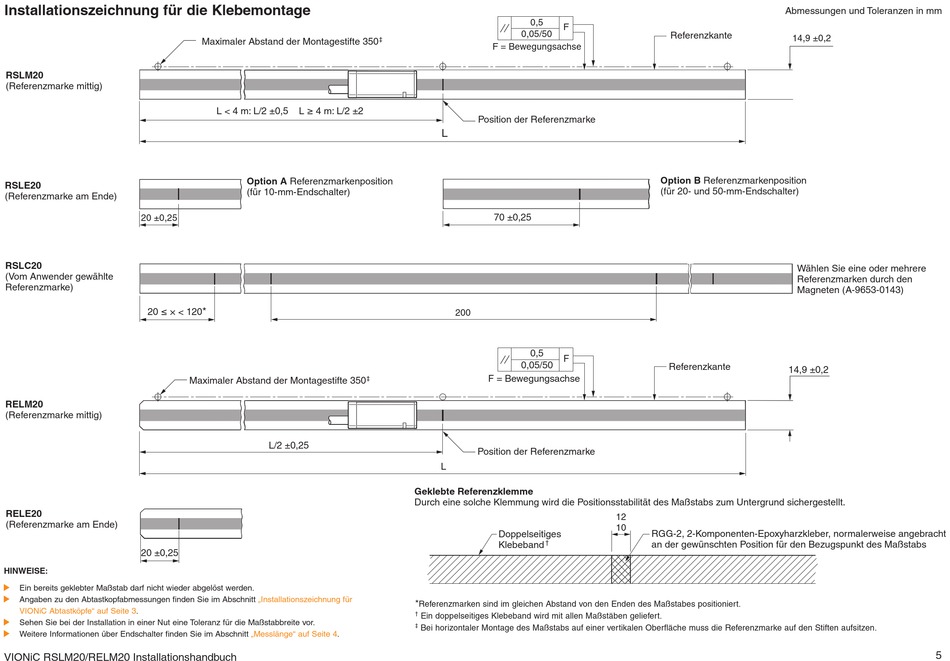

Installationszeichnung für die Klebemontage
RSLM20
(Referenzmarke mittig)
RSLE20
(Referenzmarke am Ende)
20 ±0,25
RSLC20
(Vom Anwender gewählte
Referenzmarke)
20 ≤ × < 120
RELM20
(Referenzmarke mittig)
RELE20
(Referenzmarke am Ende)
20 ±0,25
HINWEISE:
X
Ein bereits geklebter Maßstab darf nicht wieder abgelöst werden.
X
Angaben zu den Abtastkopfabmessungen finden Sie im Abschnitt
VIONiC Abtastköpfe" auf Seite
3.
X
Sehen Sie bei der Installation in einer Nut eine Toleranz für die Maßstabbreite vor.
X
Weitere Informationen über Endschalter finden Sie im Abschnitt
VIONiC RSLM20/RELM20 Installationshandbuch
Maximaler Abstand der Montagestifte 350
L < 4 m: L/2 ±0,5
L ≥ 4 m: L/2 ±2
Option A Referenzmarkenposition
(für 10-mm-Endschalter)
*
‡
Maximaler Abstand der Montagestifte 350
L/2 ±0,25
„Installationszeichnung für
„Messlänge" auf Seite
4.
0,5
0,05/50
‡
F = Bewegungsachse
Position der Referenzmarke
L
70 ±0,25
200
0,5
0,05/50
F = Bewegungsachse
Position der Referenzmarke
L
Geklebte Referenzklemme
Durch eine solche Klemmung wird die Positionsstabilität des Maßstabs zum Untergrund sichergestellt.
Doppelseitiges
†
Klebeband
*
Referenzmarken sind im gleichen Abstand von den Enden des Maßstabes positioniert.
†
Ein doppelseitiges Klebeband wird mit allen Maßstäben geliefert.
‡
Bei horizontaler Montage des Maßstabs auf einer vertikalen Oberfläche muss die Referenzmarke auf den Stiften aufsitzen.
F
Referenzkante
Option B Referenzmarkenposition
(für 20- und 50-mm-Endschalter)
F
Referenzkante
12
10
RGG-2, 2-Komponenten-Epoxyharzkleber, normalerweise angebracht
an der gewünschten Position für den Bezugspunkt des Maßstabs
Abmessungen und Toleranzen in mm
14,9 ±0,2
Wählen Sie eine oder mehrere
Referenzmarken durch den
Magneten (A-9653-0143)
14,9 ±0,2
5
