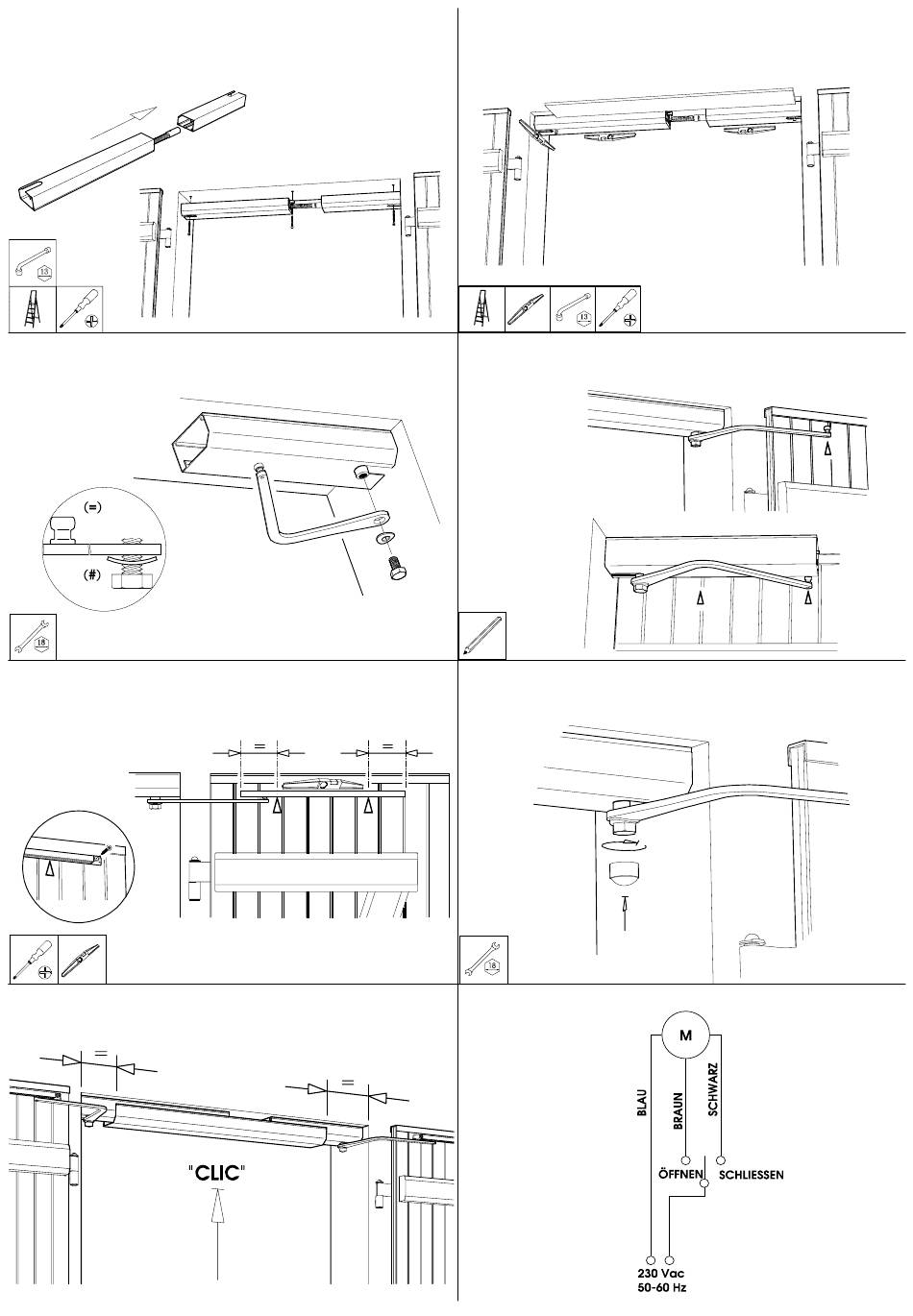

FAAC Night & Day Basic Montageanleitung Seite 9

5
MONTAGE MOTORGEHÄUSE + UMLENKGEHÄUSE
1 - Die beiden Gehäuse vormontieren: die Antriebsachse tritt in die
2 - Die Einheit Motorgehäuse + Umlenkgehäuse unter den Sturz setzen
und die beiden Holzschrauben 8x80 sowie die Holzschrauben 6x50
anschrauben, ohne festzuziehen.
- 1 -
POSITIONIERUNG der ARME
7
Der Reihe nach den rechten Arm (=), die Unterlegscheibe (#)
und die Schraube einführen. Anschrauben OHNE FESTZUZIEHEN.
Denselben Vorgang für den linken Arm wiederholen.
(#):Auf die richtige Richtung der Unterlegscheibe achten:
Die Vertiefung muss nach oben zeigen.
(=):Auf die richtige Richtung der Arme achten:
9
BEFESTIGUNG DER FÜHRUNGSSCHIENEN
Die Führungsschiene auf der Rolle befestigen und an den
Fensterladen ansetzen. Die Führungsschiene an den Markierungen
zentrieren und die Nivellierung prüfen. Die Einsätze einführen und die
4 Schrauben anschrauben.
11
EINBAU der ZENTRALEN SCHUTZABDECKUNG
Die zentrale Schutzabdeckung zur Länge des Sturzes
zentrieren und nach oben schieben, bis sie einrastet.
FAAC S.p.A. Via Benini, 1 Zola Predosa (BO) - ITALIA Tel.: 051/61724 www.faacgroup.com
zylindrische Muffe ein.
- 2 -
Die Rolle muss nach oben zeigen.
FLUCHTEN und FESTSPANNEN MOTORGEHÄUSE +
6
Mit einem Lineal sicherstellen, dass die beiden Gehäuse gut
gefluchtet sind. Die Nivellierung in beiden Richtungen prüfen
und gegebenenfalls regulieren. Die 3 Holzschrauben festziehen.
8
IDENTIFIZIERUNG des LAUFS der ARME
Die Achse der Rolle des Arms identifizieren:
-1- Fensterladen offen und -2- Fensterladen geschlossen
- 1 -
- 2 -
10 FESTSPERREN der ARME
Die Fensterläden vollständig öffnen. Die Schrauben der Arme
festziehen und FESTSPERREN. Den Beschlag auf den
Schraubenkopf setzen.
12 ELEKTRISCHER ANSCHLUSS des STEUERGEHÄUSES
UMLENKGEHÄUSE
