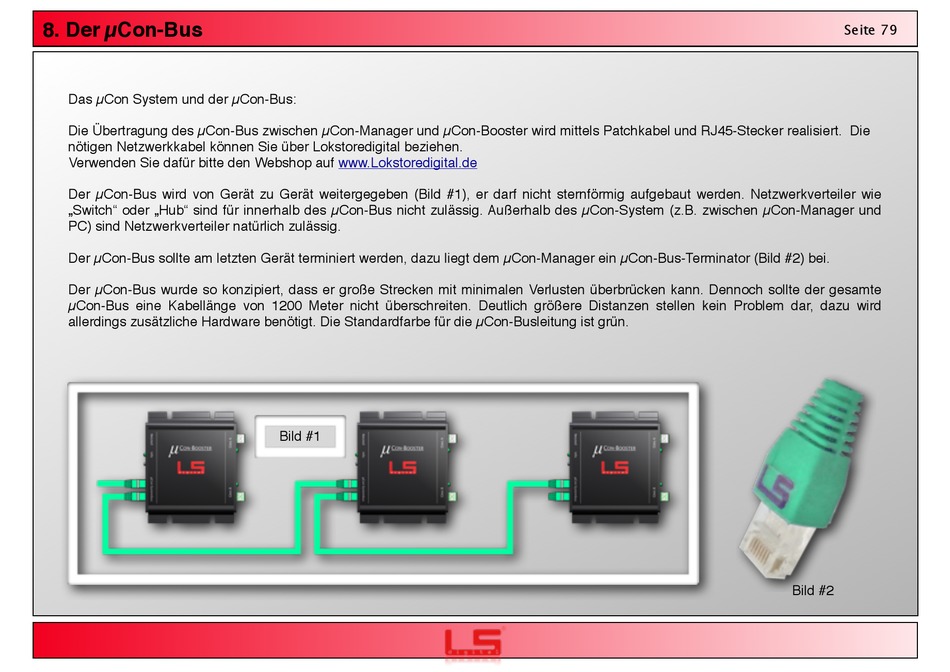

8. Der µCon-Bus
Seite 79
Das µCon System und der µCon-Bus:
!
Die Übertragung des µCon-Bus zwischen µCon-Manager und µCon-Booster wird mittels Patchkabel und RJ45-Stecker realisiert. Die
nötigen Netzwerkkabel können Sie über Lokstoredigital beziehen.
Verwenden Sie dafür bitte den Webshop auf www.Lokstoredigital.de
Der µCon-Bus wird von Gerät zu Gerät weitergegeben (Bild #1), er darf nicht sternförmig aufgebaut werden. Netzwerkverteiler wie
„Switch" oder „Hub" sind für innerhalb des µCon-Bus nicht zulässig. Außerhalb des µCon-System (z.B. zwischen µCon-Manager und
PC) sind Netzwerkverteiler natürlich zulässig.
Der µCon-Bus sollte am letzten Gerät terminiert werden, dazu liegt dem µCon-Manager ein µCon-Bus-Terminator (Bild #2) bei.
Der µCon-Bus wurde so konzipiert, dass er große Strecken mit minimalen Verlusten überbrücken kann. Dennoch sollte der gesamte
µCon-Bus eine Kabellänge von 1200 Meter nicht überschreiten. Deutlich größere Distanzen stellen kein Problem dar, dazu wird
allerdings zusätzliche Hardware benötigt. Die Standardfarbe für die µCon-Busleitung ist grün.
Bild #1
Bild #2
