5.7 Anschluss Gleis Belegtmelder mit Massetrennung

Hier sehen Sie ein 2 Leiter-System mit einem Rückmeldemodul mit Massentrennung. Bitte beachten Sie, dass so parallel wie
möglich zur Einspeisung des Pluspols auch die Masse eingespeist werden sollte. Das hier gezeigte Rückmeldemodul bietet
hervorragende Möglichkeiten die Masse mit an das Gleis zu bringen.
Bei dem µCon-System spielt es keine Rolle, ob Züge auf den Trennstellen stehen bleiben. Das µCon-System ist so geregelt,

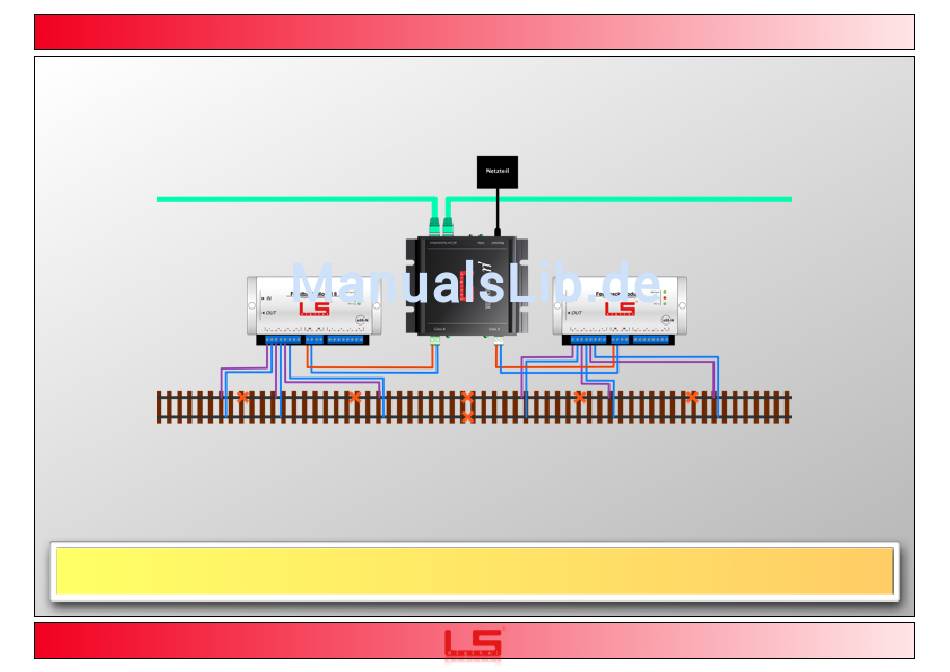

schwarz = Stromleitung Netzteil
grün, dick = µCon-Verbindungsleitung
blau, dünn = Boosterstrom, Masse / Masse von RM ans Gleis
rot, dünn = Boosterstrom, Pluspol
lila = Pluspol von RM ans Gleis (Belegtmeldung)
rot, Kreuz = Trennstelle im Gleis
dass weder das µCon-System noch Ihre Anlage oder Züge Schaden nehmen!
