3.4 Zentrale Anschliesen CDE Buchse
!

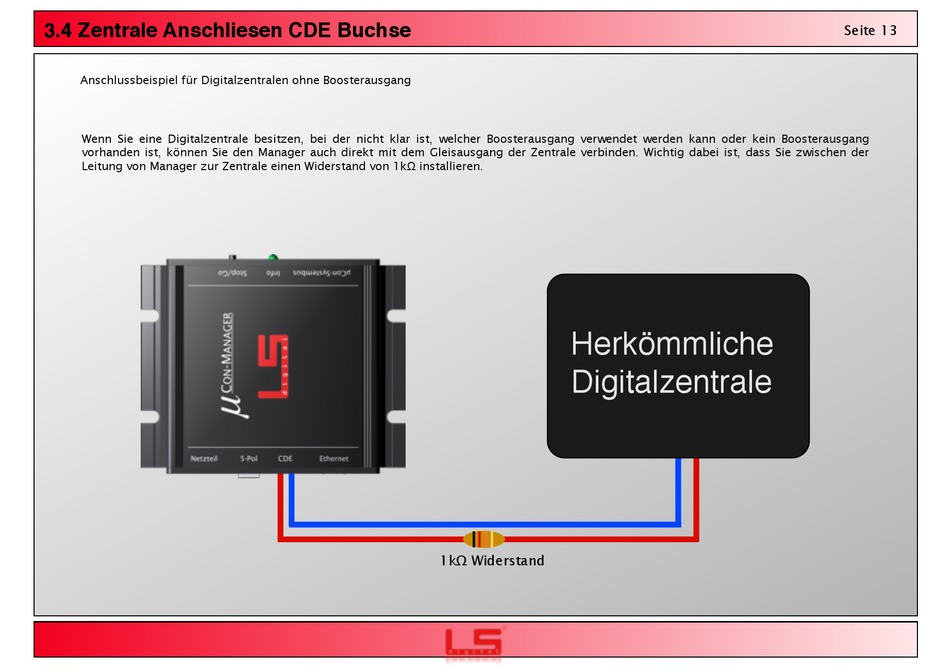

! Anschlussbeispiel für Digitalzentralen ohne Boosterausgang
Wenn Sie eine Digitalzentrale besitzen, bei der nicht klar ist, welcher Boosterausgang verwendet werden kann oder kein Boosterausgang
vorhanden ist, können Sie den Manager auch direkt mit dem Gleisausgang der Zentrale verbinden. Wichtig dabei ist, dass Sie zwischen der
Leitung von Manager zur Zentrale einen Widerstand von 1kΩ installieren.
Herkömmliche
Digitalzentrale
1kΩ Widerstand
