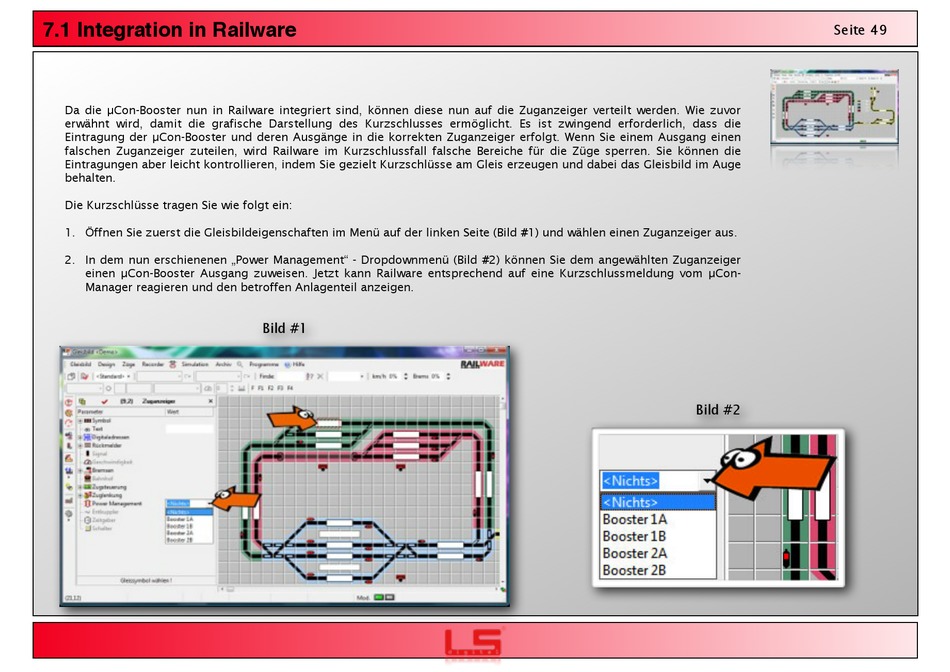

LSdigital µCon-System Bedienungsanleitung Seite 49

7.1 Integration in Railware
!
Da die µCon-Booster nun in Railware integriert sind, können diese nun auf die Zuganzeiger verteilt werden. Wie zuvor
erwähnt wird, damit die grafische Darstellung des Kurzschlusses ermöglicht. Es ist zwingend erforderlich, dass die
Eintragung der µCon-Booster und deren Ausgänge in die korrekten Zuganzeiger erfolgt. Wenn Sie einem Ausgang einen
falschen Zuganzeiger zuteilen, wird Railware im Kurzschlussfall falsche Bereiche für die Züge sperren. Sie können die
Eintragungen aber leicht kontrollieren, indem Sie gezielt Kurzschlüsse am Gleis erzeugen und dabei das Gleisbild im Auge
behalten.
Die Kurzschlüsse tragen Sie wie folgt ein:
1. Öffnen Sie zuerst die Gleisbildeigenschaften im Menü auf der linken Seite (Bild #1) und wählen einen Zuganzeiger aus.
2. In dem nun erschienenen „Power Management" - Dropdownmenü (Bild #2) können Sie dem angewählten Zuganzeiger
einen µCon-Booster Ausgang zuweisen. Jetzt kann Railware entsprechend auf eine Kurzschlussmeldung vom µCon-
Manager reagieren und den betroffen Anlagenteil anzeigen.
Bild #1
Seite 49
Bild #2
