5.5 Anschluss am Gleis 2 Leiter

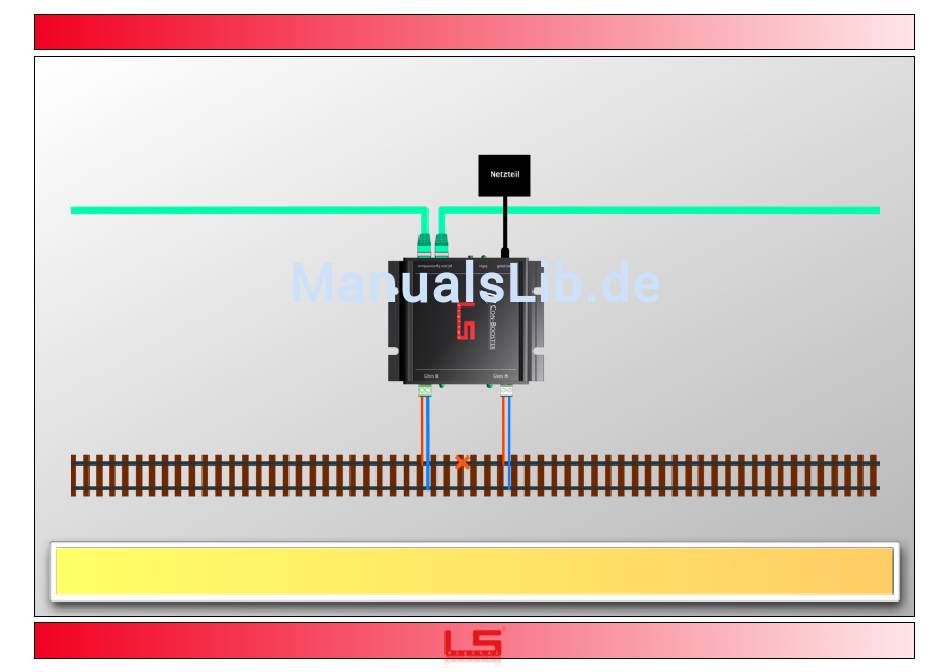

Bei diesem Beispiel sehen Sie einen µCon-Booster, der direkt mit dem Gleis einer 2 Leiter Anlage verbunden ist.
Sie sehen hier, dass die Masse der Anlage nicht getrennt wird.
Sie können diese an Ihrer Anlage trennen, müssen dies aber nicht.
Bei dem µCon-System spielt es keine Rolle, ob Züge auf den Trennstellen stehen bleiben. Das µCon-System ist so geregelt,
dass weder das µCon-System noch Ihre Anlage oder Züge Schaden nehmen!
schwarz
= Stromleitung Netzteil
grün, dick
= µCon-Verbindungsleitung
blau, dünn
= Boosterstrom, Masse
rot, dünn
= Boosterstrom, Pluspol
rot, Kreuz
= Trennstelle im Gleis
