3.2 Zentrale Anschliesen
Anschluss der Digitalzentrale an den µCon-Manager
Der µCon-Manager ersetzt nicht Ihre Digitalzentrale, da er selbst kein Datensignal erzeugen kann.
Der µCon-Manager ist für das Managen der angeschlossenen Geräte zuständig und fängt Kurzschlüsse ab, bevor Sie an die
Digitalzentrale weiter gereicht werden können.

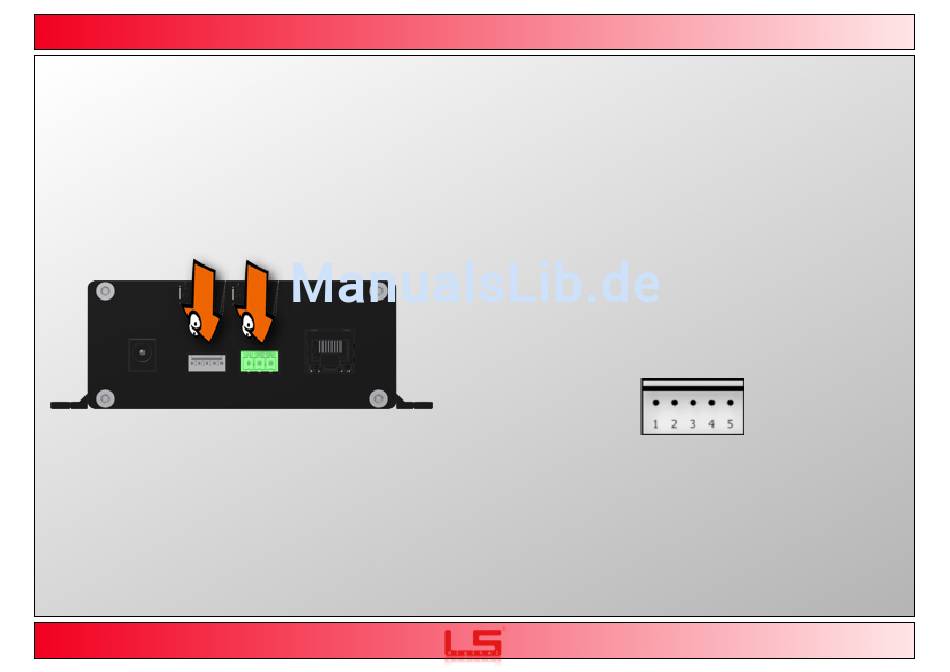

In diesem Beispiel zeigen wir Ihnen die Anschlüsse für Ihre Digitalzentrale an den µCon-Manager.
1 2
1. Zeigt den Märklin 5 Pol Standart Anschluss. Einige
Digitalzentralen auf dem Markt wie z.b. Intellibox 1 und 2, CS 1
und 2, Tams Mastercontrol, Märklin 6021 und viele mehr,
können direkt über das 5 Pol Boosterkabel mit der
Digitalzentrale verbunden werden. Die Belegung der Buchse ist
wie folgt:
1 = SHORT
2 = GND
3 = NC
4 = GO/STOP
5 = Daten
2. CDE Anschluss: Hier können alle Digitalzentralen, die über
einen CDE Anschluss verbunden werden, angeschlossen
werden.
