5.4 Anschluss am Gleis 3 Leiter

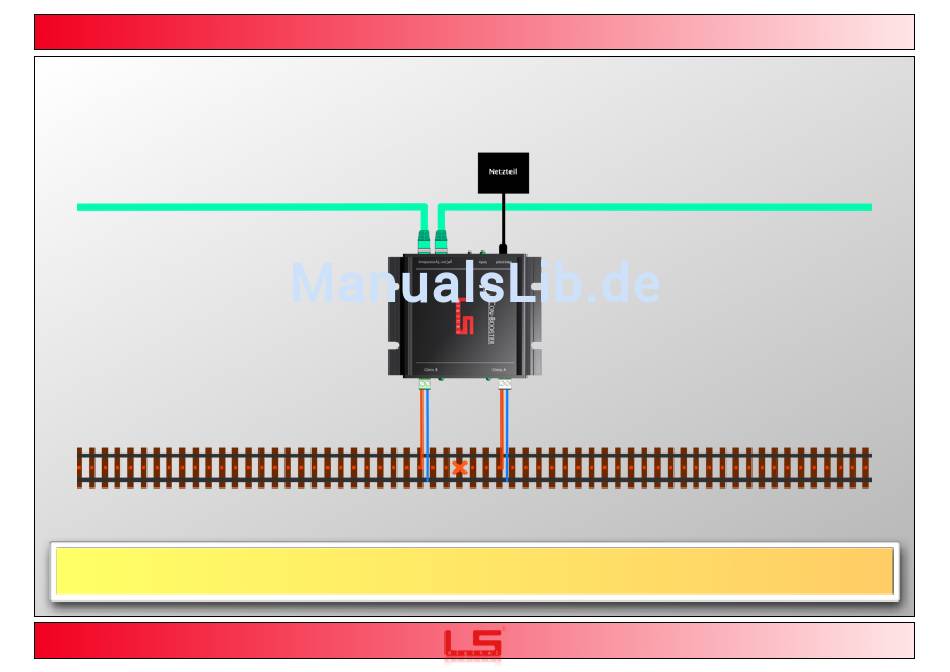

Bei diesem Beispiel sehen Sie einen µCon-Booster, der direkt mit dem Gleis einer 3 Leiter Anlage verbunden ist.
Falls Sie mehrere Booster einbinden, achten Sie darauf, dass Sie den + Leiter, also den Mittelleiter, zum nächsten Booster
trennen.
Sie benötigen beim Überfahren keine Schleiferwippen!
Bei dem µCon-System spielt es keine Rolle, ob Züge auf den Trennstellen stehen bleiben. Das µCon-System ist so geregelt,
dass weder das µCon-System noch Ihre Anlage oder Züge Schaden nehmen!
schwarz
= Stromleitung Netzteil
grün, dick
= µCon-Verbindungsleitung
blau, dünn
= Boosterstrom, Masse
rot, dünn
= Boosterstrom, Pluspol
rot, Kreuz
= Trennstelle im Gleis
