CVM-C4
3.2.- INSTALLATION
Bei angeschlossenem Gerät ist durch die Klemmen, ein etwaiges Öffnen der
Abdeckung oder die Herausnahme von Bauelementen eine Berührung der ge-
fährlichen Teile möglich. Das Gerät darf erst verwendet werden, wenn seine
Montage vollständig abgeschlossen ist.
Das Gerät muss in einem Schaltschrank oder Gehäuse mit Paneelenbefestigung angebracht
werden.
Zur Durchführung der Montage sind die folgenden Schritte einzuhalten:
1�- Ein Schnitt im Paneel gemäß den Abmessungen in
2�- Setzen Sie das Gerät von außen her in diesen ausgeschnittenen Paneelbereich ein (
).
dung 2
3�- Führen Sie das Gerät bis zum Anschlag ein und befestigen Sie es durch die Feder (
).
dung 3
Handbuch

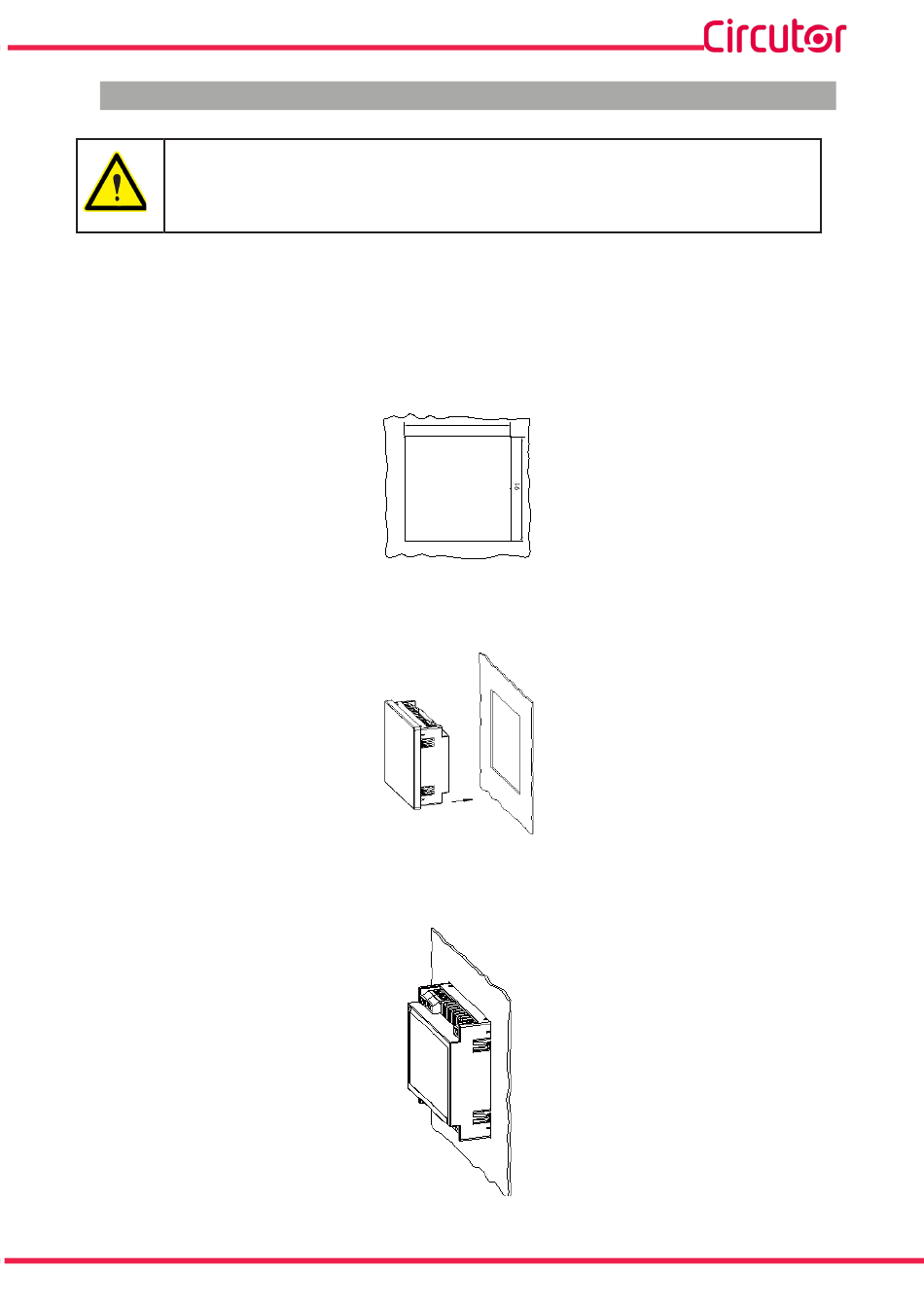

Abbildung 1: Einschnitt im Paneel�
Abbildung 2: Einsetzen des Geräts�
Abbildung 3: Einführen des Geräts bis zum Anschlag�
.
Abbildung 1
91
Abbil-
Abbil-
9
