CVM-C4

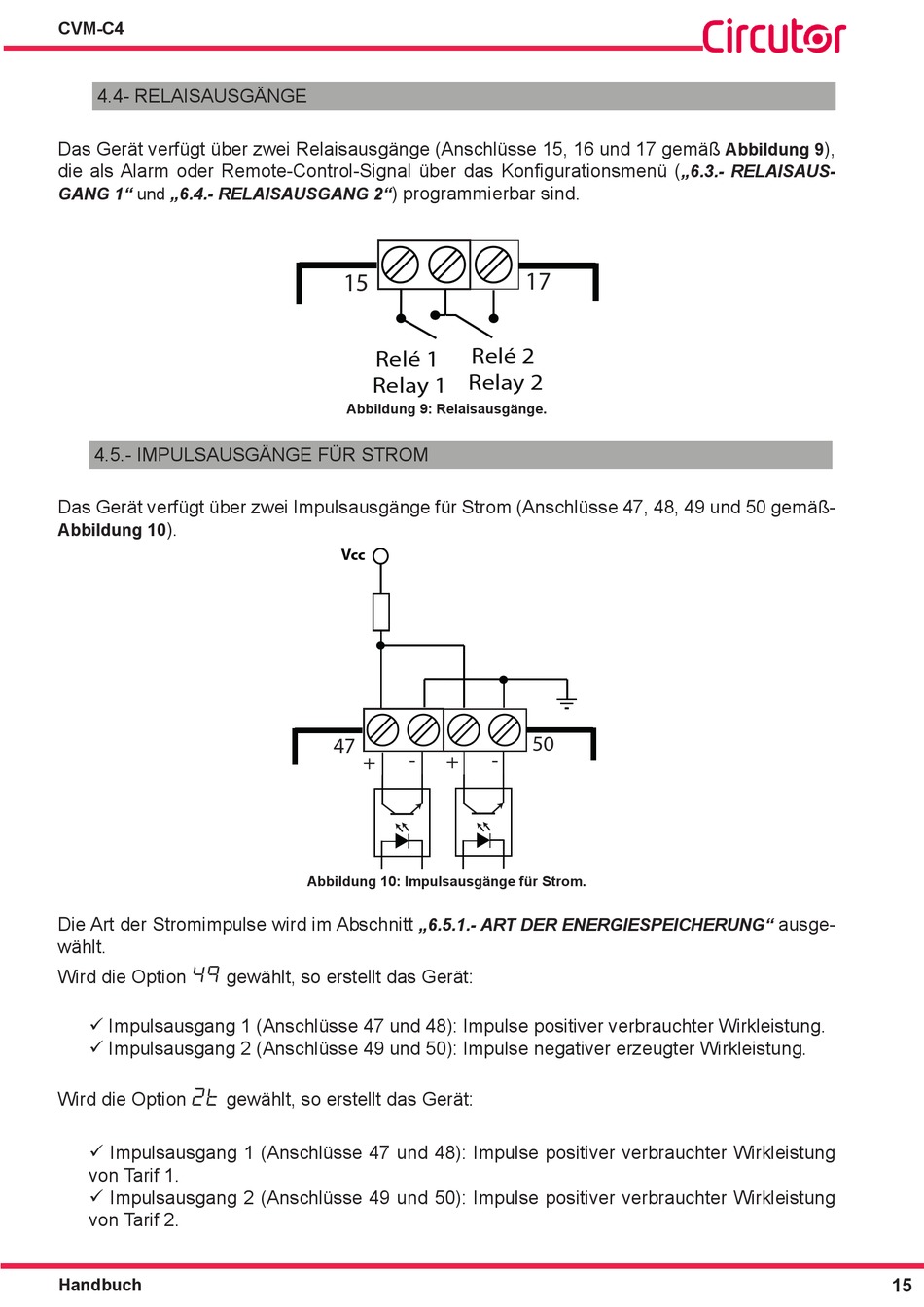

4.4- RELAISAUSGÄNGE
Das Gerät verfügt über zwei Relaisausgänge (Anschlüsse 15, 16 und 17 gemäß
die als Alarm oder Remote-Control-Signal über das Konfigurationsmenü (
GANG 1" und „6.4.- RELAISAUSGANG 2"
4.5.- IMPULSAUSGÄNGE FÜR STROM
Das Gerät verfügt über zwei Impulsausgänge für Strom (Anschlüsse 47, 48, 49 und 50 gemäß-
).
Abbildung 10
Die Art der Stromimpulse wird im Abschnitt
wählt.
4q
Wird die Option gewählt, so erstellt das Gerät:
 Impulsausgang 1 (Anschlüsse 47 und 48): Impulse positiver verbrauchter Wirkleistung.
 Impulsausgang 2 (Anschlüsse 49 und 50): Impulse negativer erzeugter Wirkleistung.
2t
Wird die Option gewählt, so erstellt das Gerät:
 Impulsausgang 1 (Anschlüsse 47 und 48): Impulse positiver verbrauchter Wirkleistung
von Tarif 1.
 Impulsausgang 2 (Anschlüsse 49 und 50): Impulse positiver verbrauchter Wirkleistung
von Tarif 2.
Handbuch
) programmierbar sind.
15
Relé 2
Relé 1
Relay 2
Relay 1
Abbildung 9: Relaisausgänge�
Salidas de pulsos de energía
Energy pulse outputs
Vcc
47
-
+
+
Abbildung 10: Impulsausgänge für Strom�
„6.5.1.- ART DER ENERGIESPEICHERUNG"
17
50
-
),
Abbildung 9
„6.3.- RELAISAUS-
ausge-
15
