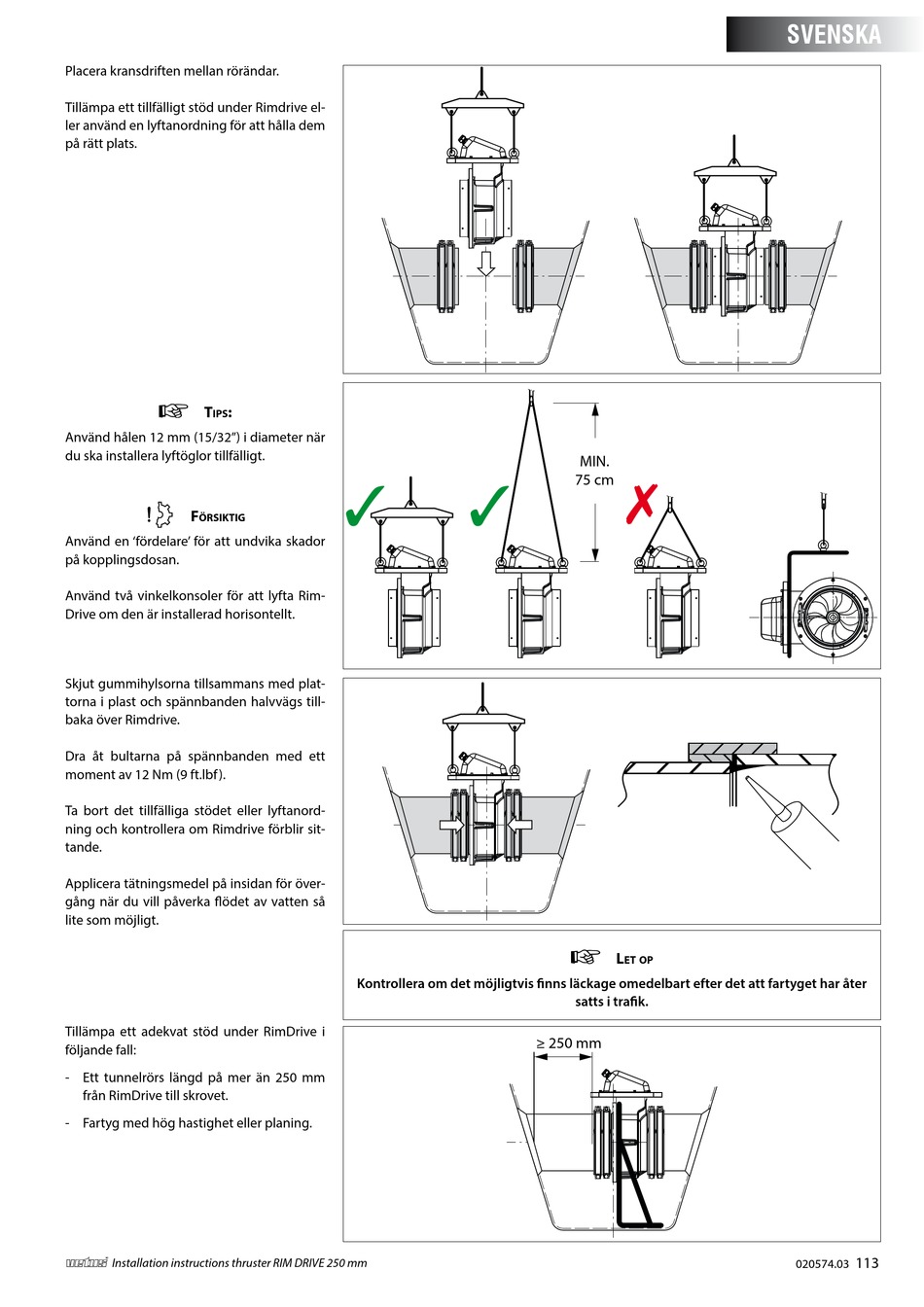

Vetus RimDrive Thruster RD125 Einbauanleitung Seite 113

SVENSKA
Placera kransdriften mellan rörändar.
Tillämpa ett tillfälligt stöd under Rimdrive el-
ler använd en lyftanordning för att hålla dem
på rätt plats.
t :
ips
Använd hålen 12 mm (15/32") i diameter när
du ska installera lyftöglor tillfälligt.
MIN.
75 cm
f
örsiktiG
Använd en 'fördelare' för att undvika skador
på kopplingsdosan.
Använd två vinkelkonsoler för att lyfta Rim-
Drive om den är installerad horisontellt.
Skjut gummihylsorna tillsammans med plat-
torna i plast och spännbanden halvvägs till-
baka över Rimdrive.
Dra åt bultarna på spännbanden med ett
moment av 12 Nm (9 ft.lbf ).
Ta bort det tillfälliga stödet eller lyftanord-
ning och kontrollera om Rimdrive förblir sit-
tande.
Applicera tätningsmedel på insidan för över-
gång när du vill påverka flödet av vatten så
lite som möjligt.
L
et op
Kontrollera om det möjligtvis finns läckage omedelbart efter det att fartyget har åter
satts i trafik.
Tillämpa ett adekvat stöd under RimDrive i
≥ 250 mm
följande fall:
- Ett tunnelrörs längd på mer än 250 mm
från RimDrive till skrovet.
- Fartyg med hög hastighet eller planing.
113
vetus® Installation instructions thruster RIM DRIVE 250 mm
020574.03
