II. SET-UP

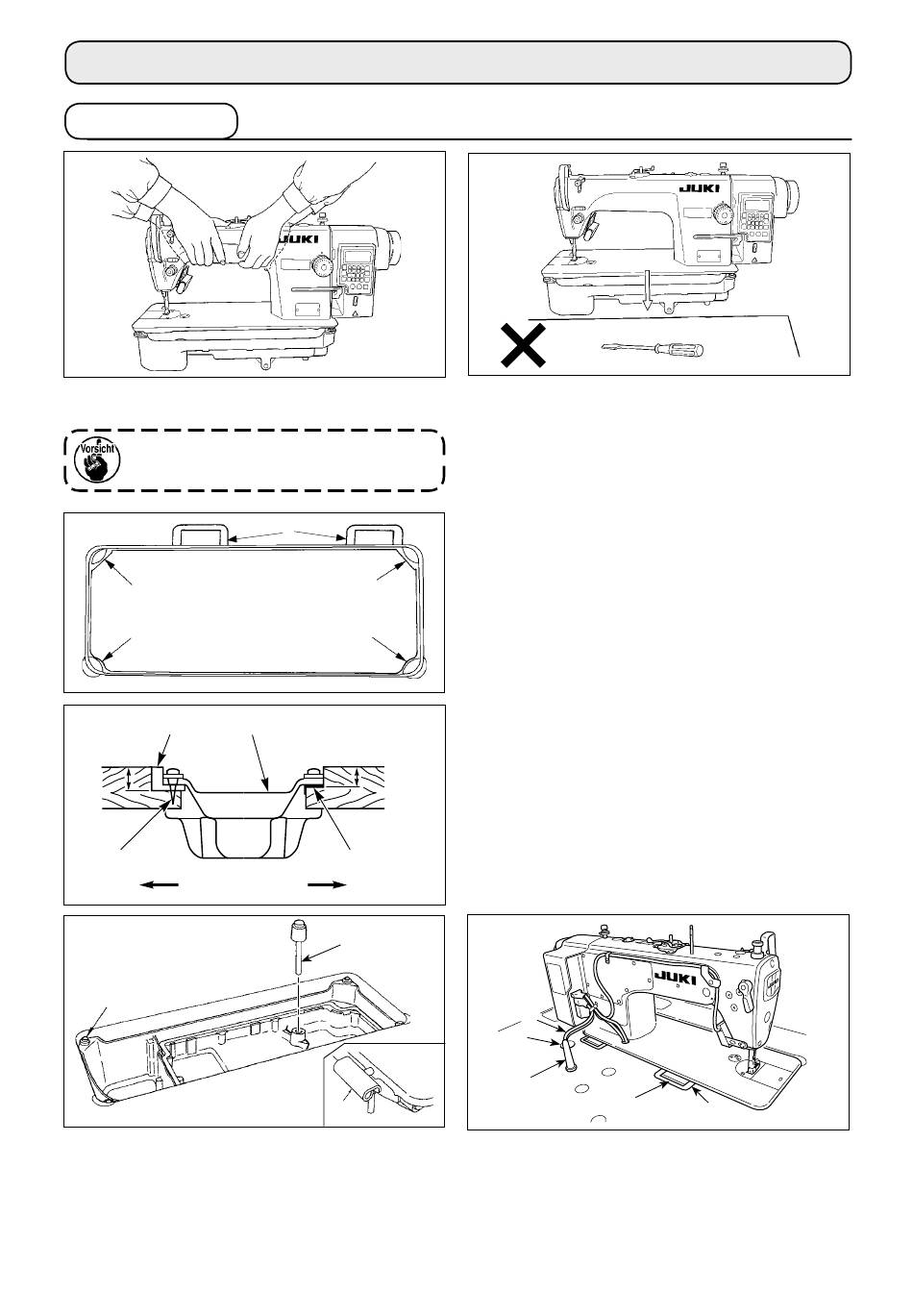

1. Installation
1) Tragen Sie die Nähmaschine mit zwei Personen,
wie in der obigen Abbildung gezeigt.
Nicht das Handrad halten.
❸
❶
❶
23,5mm
❷
A
❾
5) Die Knieheber-Druckstange ❻ anbringen. Das Scharnier ❼ in die Öffnung im Maschinenbett einpassen,
und den Maschinenkopf am Gummilager ❽ der Tischplatte anbringen, bevor der Maschinenkopf auf die
Dämpfer ❾ an den vier Ecken gesetzt wird.
6) Die Kopfstütze bis zum Anschlag am Tisch befestigen.
* Montieren Sie unbedingt die mit der Einheit gelieferte Maschinenkopfstütze.
7) Ziehen Sie das Kabel des Schaltkastens durch die Kabelöffnung heraus, um es zur Unterseite des
Nähmaschinentisches zu führen.
❽
❸
❶
❹
19,5mm
❸
B
❻
❼
2) Achten Sie darauf, dass sich am Aufstellungsort
der Nähmaschine keine vorstehenden Teile, wie
ein Schraubenzieher oder dergleichen, befinden.
3) Nehmen Sie die Einstellung so vor, dass die Öl-
wanne an den vier Ecken des Tisches abgestützt
wird. Die Gummischarniersitze ❽ am Tisch mon-
tieren und mit Nägeln am Tisch befestigen.
4) Zwei Gummisitze ❶ zur Abstützung des Kopfteils
auf der Bedienerseite A werden mit je einem Na-
gel ❷ am erweiterten Teil der Tischplatte befes-
tigt, und die übrigen beiden Gummidämpfer ❸ auf
der Scharnierseite B werden mit Gummiklebstoff
angebracht. Dann wird die Ölwanne ❹ platziert.
– 2 –
❽
❼
