GFP FLORIAN 1807 Montageanleitung Seite 8

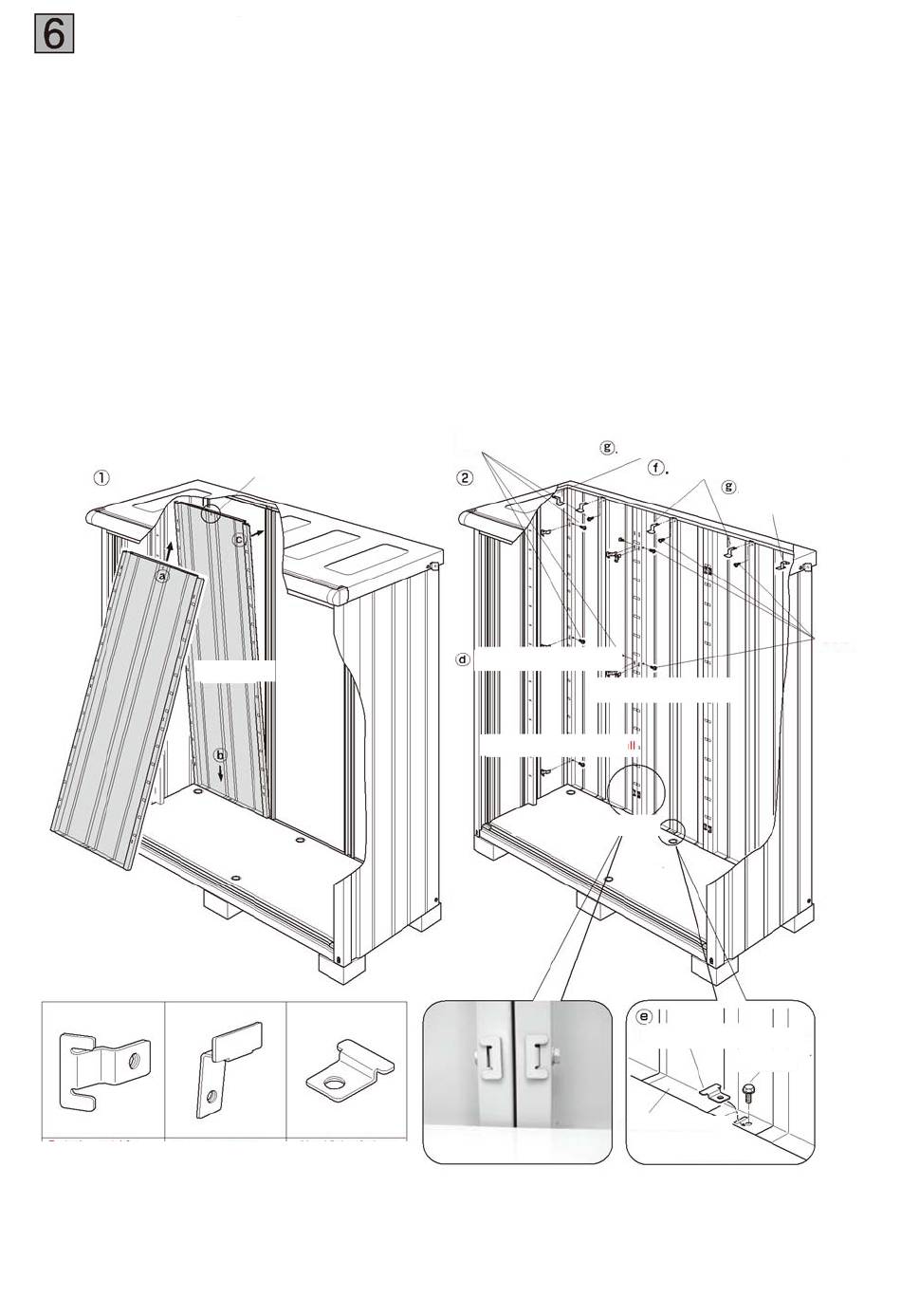

Befestigung der Rückwandpaneele
1 a. schieben Sie den Oberteil des Rückwandpaneels in Innere des Geräteschuppens
b. während der obere Teil der Rückwand nach oben gedrückt wird, führen Sie den unteren Teil
zwischen der hinteren Säule und den Seitenwänden ein, und lassen Sie es dann nach unten fallen.
c. stellen Sie die Rückwand auf und führen Sie den oberen Teil des Rückwandpaneels ein.
d. Setzen Sie die Metallbefestigung für die Wand in das quadratische Loch in Mitte der Rückwand und
fi xieren Sie ees mit einem goldenen Schrauben.
(Wenn Sie die Metallbefestigung für die Wand einfügen, können Sie verhindern, dass die Rückwand
nach unten fällt - auch, wenn Sie es noch nicht mit einem Schrauben fi xieren).
e. legen Sie den Metallverbinder für die Unterseite der Rückwand in das quadratische Loch an der
Unterseite der Rückwand und befestigen Sie es mit einer Schraube (Gold) in der Mitte. Nach dem
Einfügen aller drei Rückwände ziehen Sie die Schrauben der Schritte (d) und (e) fest.
f. legen Sie die Metallbefestigung für die Dachplatte in den mittleren Teil der Rückwand in der
gleiche Art und Weise wie in Schritt 4 (b) und ziehen Sie die Schraube (Gold) fest.
g. befestigen Sie nun ebenfalls die Rückseiten der Seitenwände.
Das Ende mit den Langlöchern zeigt
nach oben!
Metallbefestigung Metallbefestigung
Wand
weiß
Rückwand
Metallbefestigung
Dach Rückwand unten
weiß weiß
Gold
Metallbefestigung für das Dachpaneel
Metallbefestigung Wand
Metallbefestigung Wand
Metallbefestigung Wand
Bodenelement
Metallbefestigung für das Dachpaneel
Metallbefestigung für das
Dachpaneel
Metallbefestigung Wand
Gold
Rückwand unten
Bodenelement
Gold
