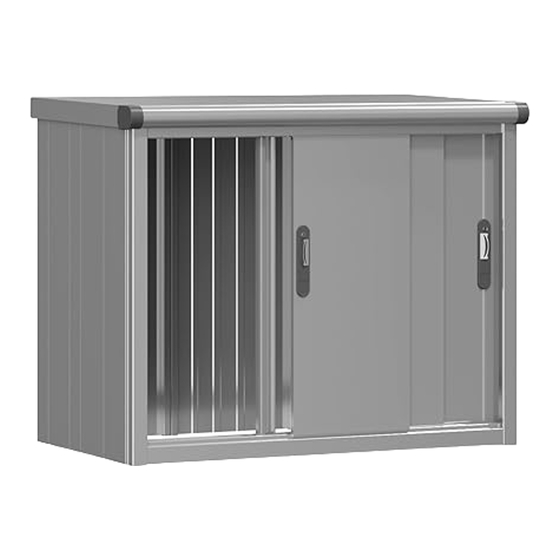

GFP FLORIAN 1807 Montageanleitung
Metallgerätehaus
Quelle: gfp-international.com
Werbung
Quicklinks
METALLGERÄTEHAUS
Diese Anleitung ist für das Modell „ESD-1807E"
Danke, dass Sie sich für unser Produkt entschieden haben!
Einschränkungen zum Montageort:
- nicht auf dem Dach eines Gebäudes montieren!
- keine Durchgänge oder Fluchtwege versperren!
- vermeiden Sie die plazierung an Stellen, wo Dachlawinen auf das Gerätehaus fallen könnten oder
auch wo Dachwasser direkt auf das Metallgerätehaus fällt!
- nur dort aufstellen, wo entsprechende Sicherheit gewährleistet ist (nicht auf Klippen oder
extrem windigen Plätzen!
Zur Montage:
- Achten Sie auf eine gute Verankerung des Gartenhauses mit dem Fundament!
- Tragen Sie bei der Montage Schutzhandschuhe!
- Montieren Sie den Geräteschuppen nicht bei starkem Wind!
- verwenden Sie gegebenenfalls eine stabile Stehleiter
- Stellen Sie sicher, dass alle Schrauben und Metallteile fest angezogen werden und keine Teile übrig bleiben!
- Manche Löcher und Ausnehmungen werden evtl. bei Ihrem Modell nicht benötigt - arbeiten Sie daher exakt
nach dieser Anleitung!
zur Sicherheit
- Achten Sie beim Versperren darauf, dass sich niemand im Geräteschrank befi ndet!
- versperren Sie den Geräteschrank immer, wenn Sie in nicht benutzen!
- achten Sie darauf, dass Kinder den Geräteschrank nicht (als Spielzeug) benutzen!
Folgende Pakete werden benötigt:
Bezeichnung:
Seitenwand
Bodenelement
Dachelement
Rückwand
Tür
Regalteile (optional)
Regalteile (optional)
Montageanleitung
„FLORIAN 1807"
Paket Nr.
Anzahl
Fundamentpunkte
Sollten Sie sich für ein Punktfundament
entscheiden, platzieren Sie die Fundamentpunkte
wie folgt
898
1797
Achten Sie darauf, dass die Fundamentpunkte in
der Waage und die Punkte rechtwinkelig ausge-
richtet sind!
Achten Sie darauf, dass Sie für die Montage
genügend Abstand zu angrenzenden Mauern etc.
haben, da Sie entsprechend Platz benötigen!
Achten Sie darauf, dass die Dachüberstände
nicht mit einer Mauer etc. kollidieren!
898
Werbung
Verwandte Anleitungen für GFP FLORIAN 1807
Inhaltszusammenfassung für GFP FLORIAN 1807
- Seite 1 Montageanleitung METALLGERÄTEHAUS „FLORIAN 1807“ Diese Anleitung ist für das Modell „ESD-1807E“ Danke, dass Sie sich für unser Produkt entschieden haben! Einschränkungen zum Montageort: - nicht auf dem Dach eines Gebäudes montieren! - keine Durchgänge oder Fluchtwege versperren! - vermeiden Sie die plazierung an Stellen, wo Dachlawinen auf das Gerätehaus fallen könnten oder auch wo Dachwasser direkt auf das Metallgerätehaus fällt!
- Seite 2 Hinweis: Der Schlüssel ist an der Rückseite der Tür angebracht. Sie können zum Verriegeln der linken und rechten Türfl ügel den gleichen Schlüssel verwenden. verwendete Schrauben: M6x15 Es gibt 3 Stück Ersatzschrauben für die Montage. rostfrei 1 Stk., goldfarben 2 Stk. Werkzeugset: Kreuzschlitzschraubendreher T-förmiger Schraubenschlüssel...
- Seite 3 Bodenelement verlegen: 1. Legen Sie die Bodenplatte auf die vorbereitete Fläche bzw. Fundamentpunkte und drehen Sie an den Einstellfüßen an den vier Ecken mit dem T-förmigen Schlüssel im Uhrzeigersinn, bis die Bodenplatte von der Fläche bzw. den Fundamentpunkten gehoben wird. Sollte sich der T-fömige Schlüssel nicht drehen lassen, stecken Sie einen Kreuzschlitzschraubendreher in das Loch des T-fömige Schlüssels und drehen sie damit den Schlüssel.
-
Seite 4: Anbringen Der Seitenwände
Anbringen der Seitenwände 1. setzen sie das hintere, untere Eck der Seitenwand (links) in die Nut auf der Seite der Bodenplatte b. hängen Sie die Kralle an der hinteren Seite der Seitenwand in den Schlitz der Bodenplatte ein b. drehen Sie die Seitenwand (links) nach vorn und befestigen Sie sie an der Bodenplatte 2. - Seite 5 Befestigung des Türsturzes 1. Legen Sie die L-förmige Bohrung des Sturzes in den Vorsprung auf dem oberen Teil des Türanschlags . 2. a. Stellen Sie sicher, dass die Seitenwand und der Sturz im rechten Winkel zueinander stehen, und legen Sie den unteren Teil des Metallbeschlages für den Sturz in das quadratische Loch auf der Innenseite des Türfeststellers.
- Seite 6 Befestigung des Dachpaneels 1. entfernen Sie zuerst die zwei rostfreien Schrauben der Metallklammer. Nachdem die Metallklammer in die Dachplatte eingefügt wurde, befestigen Sie es mit den rostfreien Schrauben wieder. 2. a. Setzen Sie die Dachplatte über den Seitenwänden und den Sturz. b.
- Seite 7 Befestigung der Rückwandstrebe a. schieben Sie die Rückwandstrebe in die quadratische Öffnung des Daches. b. führen Sie den Unterteil der Strebe unten in das quadratische Loch in der Bodenplatte . Legen Sie die Metallbefestigung für die Dachplatte in den oberen Teil der Rückwandstrebe - gleich wie im Schritt 4 gezeigt wird - und fi...
- Seite 8 Befestigung der Rückwandpaneele 1 a. schieben Sie den Oberteil des Rückwandpaneels in Innere des Geräteschuppens b. während der obere Teil der Rückwand nach oben gedrückt wird, führen Sie den unteren Teil zwischen der hinteren Säule und den Seitenwänden ein, und lassen Sie es dann nach unten fallen. c.
- Seite 9 Befestigung Regalständer Sie können die Aufteilung der Regale laut dem voon Ihnen gewählten Verwendungszweck frei bestimmen. Befestigen Sie den oberen Teil des Regals aufrecht am Sturz mit einer Schraube (Gold). Dann den unteren Teil aufrecht des Regals mit der Bodenplatte mit einer Schraube (Gold). Regal- Gold Regal-...
- Seite 10 Fixieren des Türgriffs und Einsetzen der Türfl ügel Der Griffhebel ist im Türpaket verpackt Innenansicht Außenseite der Tür Bevor die Türen eingesetzt werden, müs- dünn sen die Türgriff an beiden Türen montiert Tür (rechts und links) Tür (rechts und links) dick sein - ansonsten können sich die Türen beim Türgriff Ausnehmung...
- Seite 11 Einrichten der Tür Stellen Sie die Tür mit der Schraube der Türrolle an der Innenseite ein, um die Tür in einem rechten Winkel mit der Gerätebox auszurichten. Hinweis: Tür Bevor Sie die Gerätebox zum Einstellen zu betreten, stellen Sie sicher, dass der Schraube Türgriff montiert ist! a.
- Seite 12 Anbringen der Regale Legen Sie den Metallbeschlag und die Regalstütze in die quadra- tischen Löcher der Rückwand, des Türstoppers und des Regalträ- gerstrebe. Befestigen Sie das Regalbrett an der Regalstütze und dem Me- tallbeschlags wie Abb. 2. Der Ausstanzung der Regalstütze die weitere Funktion, zu verhin- dern, dass das Regalbrett nach unten fällt.
- Seite 13 Endmontage 1. Um den Geräteschuppen vor dem Umfallen zu schützen, verbinden Sie diesen mit einem Gebäude etc. indem Sie dem Geräteschuppen mit einem Draht etc. (nicht im Lieferumfan) an der Metallklemme befestigen. Oder Sie befestigen die vier Verankerungswinkel an den vier Ecken und verschrauben diese mit dem Fundemant oder verwenden Erdspieße (Erdspieße und Schraubmaterial nicht im Lieferumfang enthalten).
