• Bei jedem Ein-Aus-Zyklus der Maschine
wird automatisch überprüft, ob die Relais
der Sicherheitseinrichtung richtig öffnen und
schließen.
Funktionsbeschreibung
Das PNOZ po3.2p stellt 4 Sicherheits-
kontakte für das modulare Sicherheitssystem
PNOZpower zur Verfügung. Es dient
zusammen mit dem Basisgerät dem
sicherheitsgerichteten Unterbrechen eines
Sicherheitsstromkreises. Die Sicherheits-
kontakte werden vom Basisgerät angesteu-
ert. Versorgungsspannung, Eingangskreise
und Rückführkreis werden über den
PNOZpower-Bus geführt.
Sobald die Versorgungsspannung anliegt
(LED "POWER" leuchtet) und die Eingangs-
kreise am Basisgerät geschlossen sind,
gehen die beiden Ausgangsrelais K1 und K2
in Arbeitsstellung. Die Sicherheitskontakte
13-14, 23-24, 33-34 und 43-44 schließen.
Die LEDs "CH. 1" und "CH. 2" leuchten.
Werden die Eingangskreise geöffnet, fallen
die Relais K1 und K2 ab. Die zwangs-
geführten Sicherheitskontakte 13-14, 23-24,
33-34 und 43-44 öffnen. Die LEDs "CH. 1"
und "CH. 2" erlöschen.
*Sichere Trennung nach EN 60947-1, 6 kV/*Safe separation in accordance with EN 60947-1, 6 kV/
*Séparation galvanique selon EN 60947-1, 6 kV

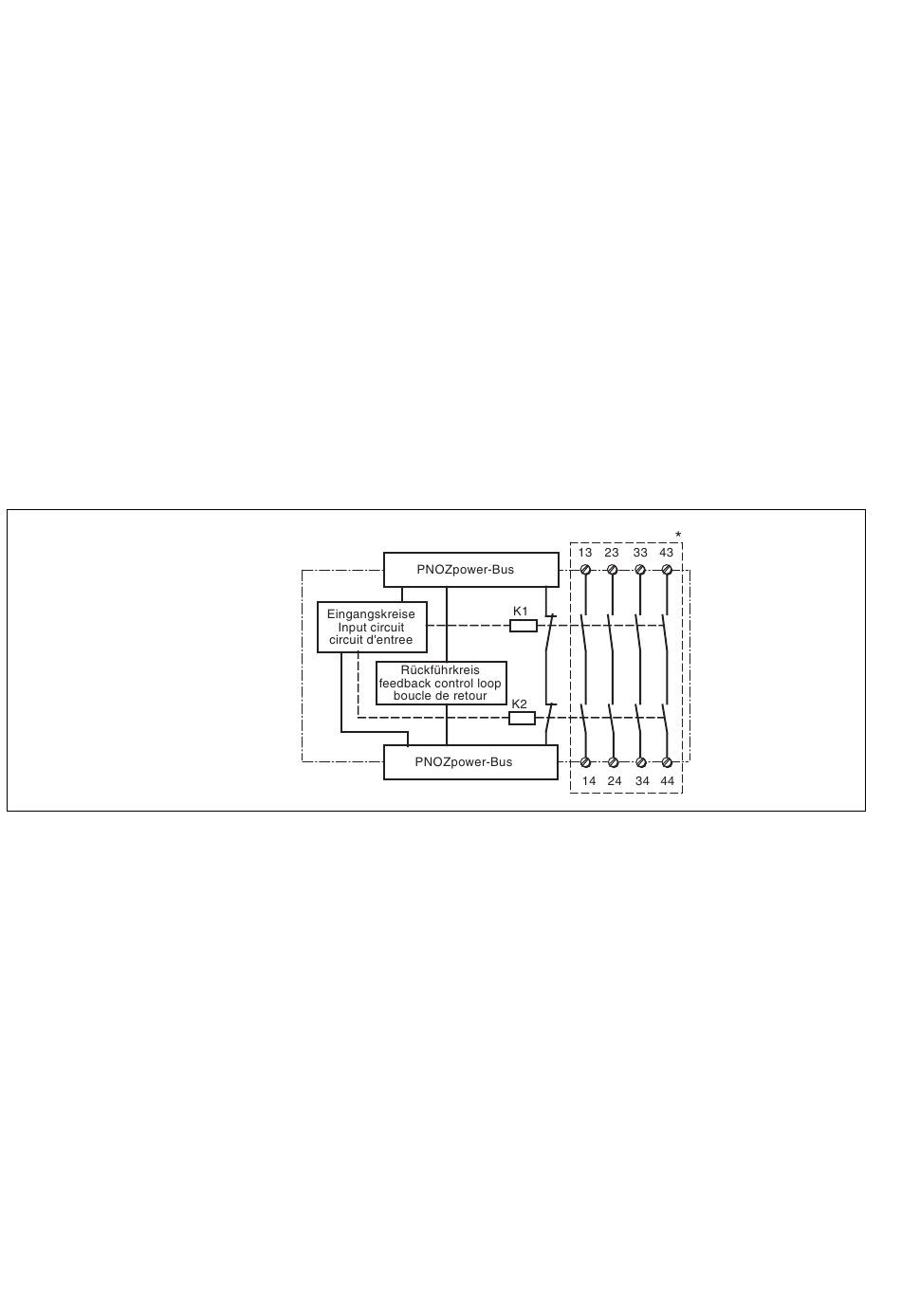

Fig. 1: Innenschaltbild/Internal Wiring Diagram/Schéma de principe
Montage
• Das Sicherheitsschaltgerät muss in einen
Schaltschrank (min. IP54) eingebaut
werden. Zur Befestigung auf einer Trag-
schiene dienen vier Rastelemente auf der
Rückseite des Geräts.
• Montieren Sie das Gerät auf eine waagrech-
te Tragschiene. Bei anderen Einbaulagen
können die in den techn. Daten angegebe-
nen Werte für das Schaltvermögen nicht
eingehalten werden.
• Das Erweiterungsmodul PNOZ po3.2p kann
an beliebiger Stelle des modularen
Sicherheitssystems PNOZpower montiert
werden.
• Auf der Geräterückseite des PNOZ po3.2p
befinden sich 2 Buchsen. Das
Erweiterungsmodul PNOZ po3.2p wird mit
den anderen Geräten des modularen
Sicherheitssystems PNOZpower über die
mitgelieferten Steckbrücken verbunden.
Beachten Sie: Auf das erste und letzte
Gerät muss ein Abschlussstecker
gesteckt werden (siehe Fig. 2)!
• Nur Abschlussstecker für das modulare
Sicherheitssystem PNOZpower verwenden
(Aufdruck Sach-Nr. 95579).
• Maximalbestückung eines PNOZpower-
Systems:
- 1 Grundgerät
• The correct opening and closing of the
safety function relays is tested automatically
in each on-off cycle.
Function Description
The PNOZ po3.2p provides 4 safety
contacts for the PNOZpower modular safety
system. Together with the base unit, it
provides safety related cut-out of a safetycir-
cuit. The base unit controls the safety
contacts. Power supply, input circuits and
feedback loop are fed via the PNOZpower
bus.
As soon as the power supply is detected (the
"POWER" LED lights) and the input circuits
on the base unit made, both output relays K1
and K2 are operational. The safety contacts
13-14, 23-24, 33-34 and 43-44 close. The
LEDs "CH. 1" and "CH. 2" illuminate.
If the input circuits become open, the K1 and
K2 relay(s) drop(s) out. The positive-guided
safety contacts 13-14, 23-24, 33-34 and 43-
44 open. The LEDs "CH. 1" and "CH. 2" go
out.
Installation
• The safety relay must be installed in a
control cabinet (min. IP54). There are four
notches on the back of the unit for DIN rail
attachment.
• Fit the unit to a horizontal DIN rail. In other
mounting positions, the values given in the
technical details for the switching capability
may not be achieved.
• The PNOZ po3.2p expander module can
be installed in any position on the
PNOZpower modular safety system.
• There are 2 sockets on the rear of the
PNOZ po3.2p. Connect the PNOZ po3.2p
expander module to other units in the
PNOZpower modular safety system with
the jumpers supplied.
Please note: Be sure to plug a
terminator in to the first and last units
(see Fig. 2)!
• Only use terminators for the PNOZpower
modular safety system (Catalogue item no.
95579).
• Maximum hardware in a PNOZpower
system:
- 1 base unit
- 4 expander modules
- 1 power supply unit
- 2 -
• Le dispositif de sécurité reste actif, même
en cas de défaillance d'un composant.
• L'ouverture et la fermeture correctes des
relais du dispositif de sécurité sont
contrôlées automatiquement à chaque cycle
marche/arrêt de la machine.
Description du fonctionnement
Le PNOZ po3.2p propose 4 contacts de
sécurité pour le système de sécurité
modulaire PNOZpower. Utilisé avec l'appa-
reil de base, il sert à interrompre de manière
sûre un circuit de sécurité. Les contacts de
sécurité sont commandés par l'appareil de
base. La tension d'alimentation, les circuits
d'entrée et la boucle de retour dépendent du
bus PNOZpower.
Dès que la tension d'alimentation est
appliquée (LED "POWER" allumée) et que
les circuits d'entrée de l'appareil de base
sont fermés, les deux relais de sortie K1 et
K2 passent en position de travail. Les
contacts de sécurité 13-14, 23-24, 33-34 et
43-44 se ferment. Les LEDs "CH. 1" et "CH.
2" s'allument.
Si l'un des circuits d'entrée est ouvert, les
relais K1 et K2 retombent. Les contacts de
sécurité à contact liés 13-14, 23-24, 33-34 et
43-44 s'ouvrent. Les LEDs "CH. 1" et "CH. 2"
s'éteignent.
Montage
• Le relais de sécurité doit être monté dans
une armoire avec, au minimum, l'indice de
protection IP54. Sa face arrière, dotée de 4
ergots, peut s'encliqueter sur un profilé
support.
• Montez l'appareil sur un profilé support
horizontal. Les autres positions de montage
ne permettent pas de respecter les valeurs
de commutation indiquées dans les
caractéristiques techniques.
• Le module d'extension PNOZ po3.2p peut
être installé en n'importe quel point du
système de sécurité modulaire PNOZpower.
• La face arrière du PNOZ po3.2p comporte 2
douilles. Le module d'extension PNOZ
po3.2p est relié aux autres appareils du
système de sécurité modulaire PNOZpower
par le biais des cavaliers de pontage
fournis.
Important : le premier et le dernier
appareil doivent être pourvus d'une fiche
de terminaison (voir fig. 2) !
• Utilisez uniquement les fiches de terminai-
son prévues pour le système de sécurité
modulaire PNOZpower (Référence : 95579).
• Équipement maximal d'un système
PNOZpower :
- 1 appareil de base
