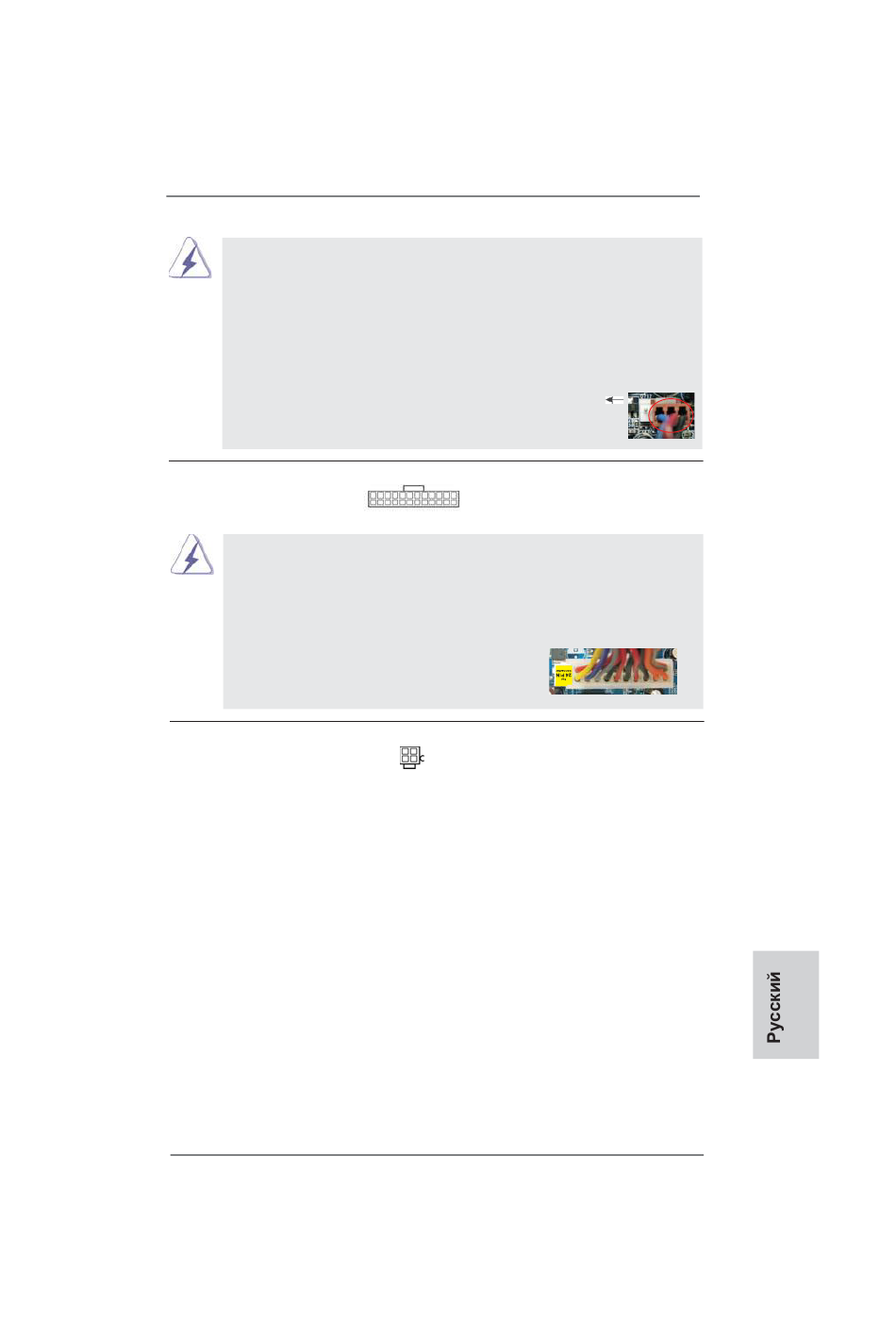

Данная материнская плата поддерживает вентиляторы процессора
с 4-контактным разъемом (функция тихого режима вентилятора),
однако вентиляторы с 3-контактным разъемом также будут успешно
работать, хотя функция управления скоростью вращения
вентилятора окажется недоступной. Если вы хотите подключить
вентилятор процессора с 3-контактным разъемом к разъему
вентилятора процессора на данной материнской плате, для этого
следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Колодка питания ATX
(24-контактный ATXPWR1)
(см. стр. 2, п. 8)
Несмотря на то, что эта материнская плата предусматривает
24-штыревой разъем питания ATX, работа будет продолжаться,
даже если адаптируется традиционный 20-штыревой разъем
питания ATX. Для использования 20-штыревого разъема питания
ATX вставьте источник питания вместе со штекером 1 и штекером
13.
Установка 20-штыревого разъема питания ATX
Колодка питания 12V-ATX
(4-контактный ATX12V1)
(см. стр. 2, п. 16)
ASRock Z68M-ITX/HT Motherboard
Контакты 1-3 подключены
Подключите к этой колодке
24
13
кабель питания ATX.
12
1
Обратите внимание, что к этому
разъему необходимо
подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
24
13
12
1
91
