RESET (кнопка сброса):
Подключите к этим контактам кнопку сброса на передней панели
корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если
компьютер «завис» и нормальную перезагрузку выполнить не
удается.
PLED (индикатор питания системы):
Подключите к этим контактам индикатор состояния питания на
передней панели корпуса. Этот индикатор светится, когда система
работает. Индикатор мигает, когда система находится в режиме
ожидания S1. Этот индикатор не светится, когда система находится
в режиме ожидания S3 или S4, либо выключена (S5).
HDLED (индикатор активности жесткого диска):
Подключите к этим контактам индикатор активности жесткого диска
на передней панели корпуса. Этот индикатор светится, когда
осуществляется считывание или запись данных на жестком диске.
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.

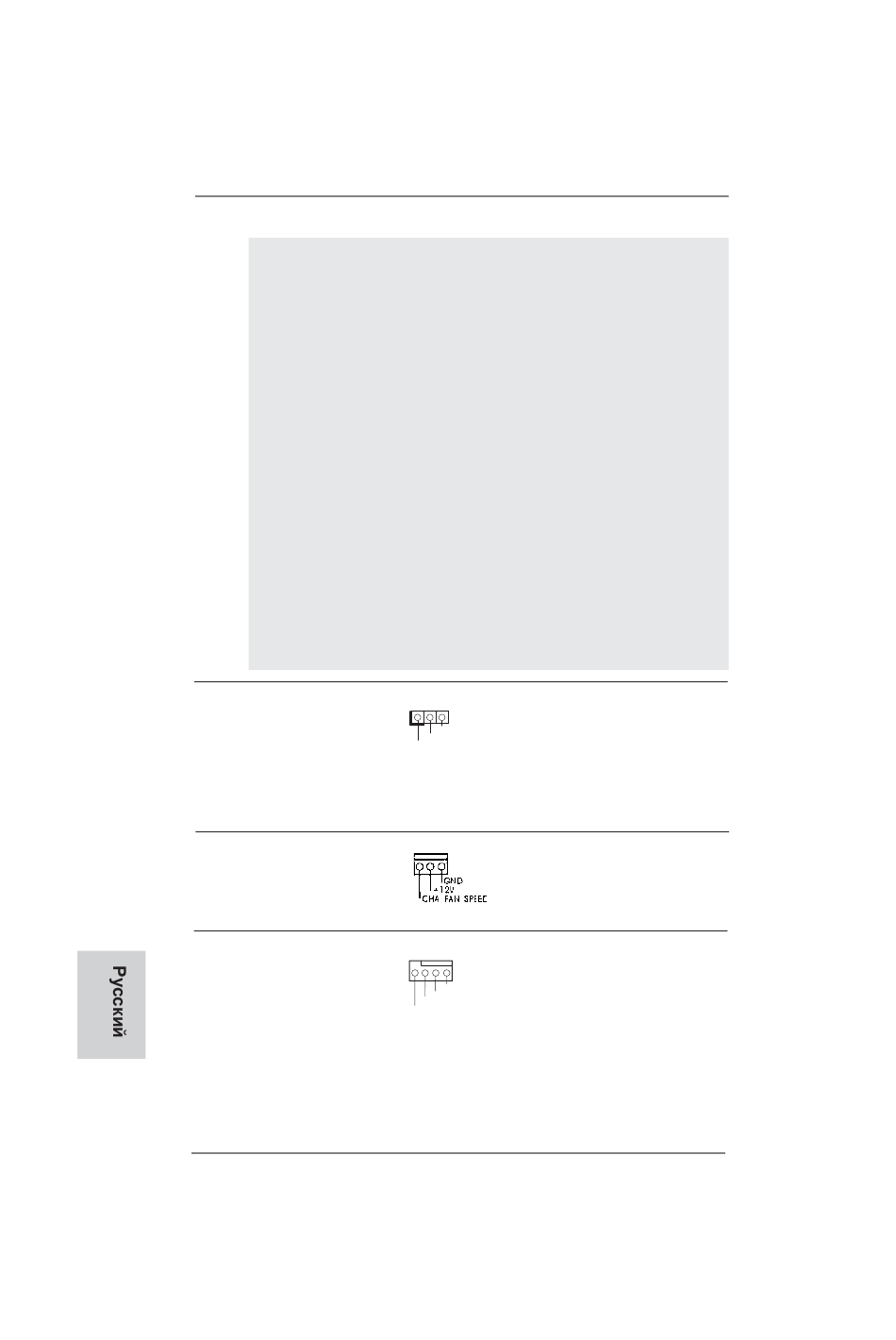

разъем Power LED
(3-контактный PLED1)
(см. стр. 2, п. 20)
Chassis Fan-соединители
(3-контактный CHA_FAN1)
(см. стр. 2, п. 19)
Разъем вентилятора
процессора
(4-контактный CPU_FAN1)
(см. стр. 2, п. 18)
90
1
PLED-
PLED+
PLED+
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
ASRock Z68M-ITX/HT Motherboard
Подключите индикатор Power LED
к этому разъему для отображения
статуса питания системы. Этот
светодиод продолжит мигать в
режиме S1. Светодиод будет
выключен в режимах S3/S4 или
S5 (система выключена).
Подключите кабели вентилятора
к соединителям и присоедините
черный шнур к штырю
заземления.
Подключите к этому разъему
кабель вентилятора процессора
так, чтобы черный провод
соответствовал контакту земли.
