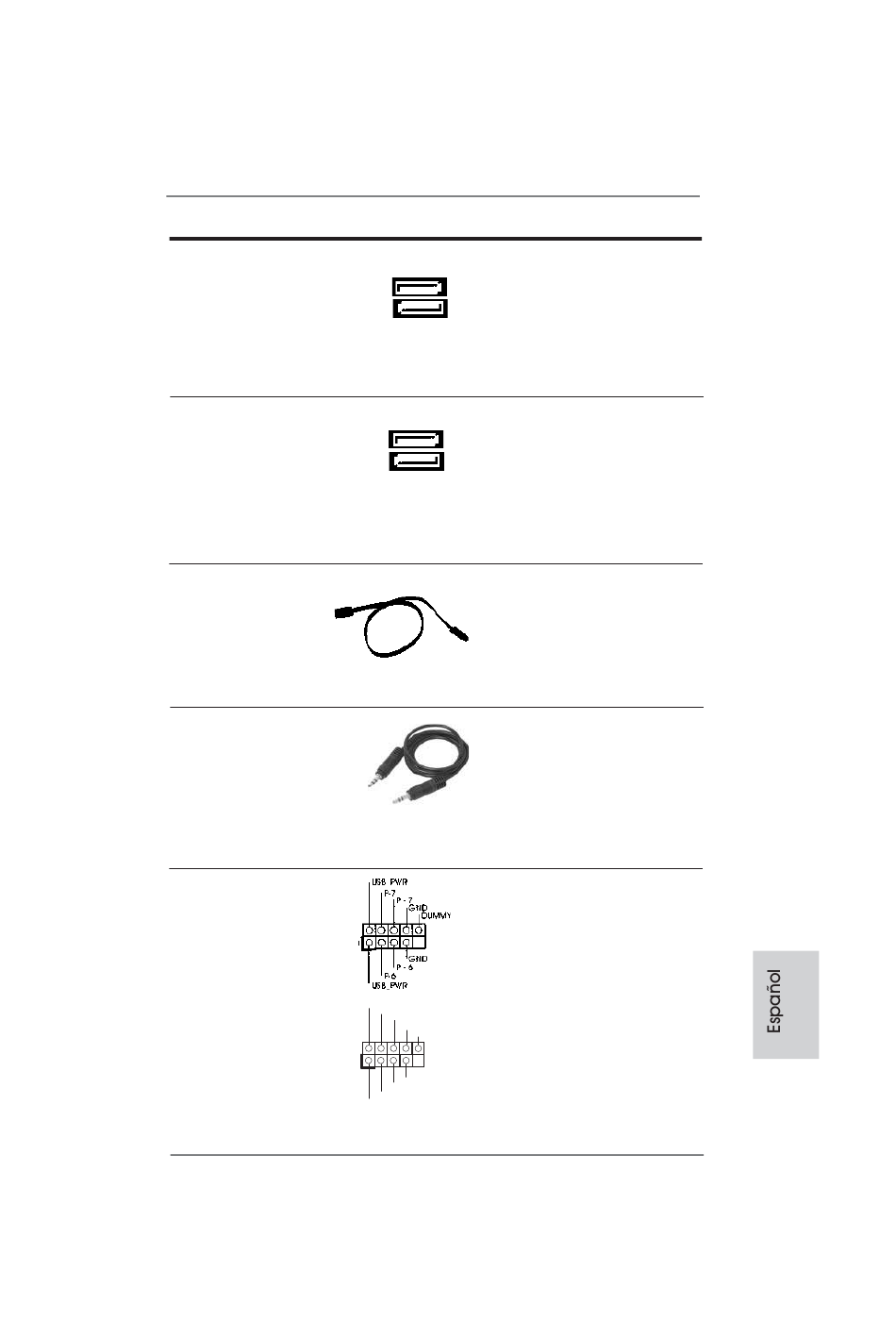

Conexiones de serie ATAII
(SATA_2 (PORT 4): vea p.2, N. 4)
(SATA_3 (PORT 3): vea p.2, N. 5)
Conexiones de serie ATA3
(SATA_0 (PORT 0): vea p.2, N. 3)
(SATA_1 (PORT 1): vea p.2, N. 2)
Cable de datos de
serie ATA (SATA)
(Opcional)
Cable de audio de 3,5 mm
(Opcional)
Cabezal USB 2.0
(9-pin USB6_7)
(vea p.2, N. 11)
(9-pin USB8_9)
(vea p.2, N. 9)
ASRock Z68M-ITX/HT Motherboard
Estas dos conexiones de
SATA_2 (PORT 4)
serie ATAII (SATAII) admiten
cables SATA para dispositivos
de almacenamiento internos.
SATA_3 (PORT 3)
La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Estas dos conexiones de
SATA_0 (PORT 0)
serie ATA3 (SATA3) admiten
cables SATA para dispositivos
de almacenamiento internos. La
SATA_1 (PORT 1)
interfaz SATAII / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s.
Cualquier extremo del cable de
los datos de SATA puede ser
conectado con el disco duro
de SATA / SATAII / SATA3 o el
conectador de SATAII / SATA3
en esta placa base.
Cualquier extremo del cable de
audio de 3,5 mm se puede
conectar a los dispositivos de
audio portátiles, como por
ejemplo reproductores MP3 y
teléfonos móviles, o al puerto
Entrada de línea de su PC.
Además de cuatro puertos
USB 2.0 predeterminados en el
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
USB_PWR
admite dos puertos USB 2.0.
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
75
