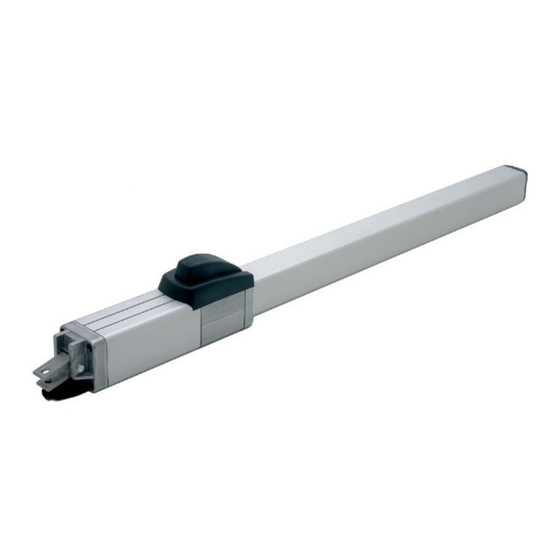

Cardin BL-Serie Bedienungsanleitung

230vac motors
Vorschau ausblenden Andere Handbücher für BL-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CARDIN ELETTRONICA spa
Via Raffaello, 36
31020 San Vendemiano (TV) Italy
Tel:
Fax:
email (Italian): Sales.office.it@cardin.it
email (Europe): Sales.office@cardin.it
Http:
AUTOMAZIONE PER CANCELLI A BATTENTE
AUTOMATISME POUR PORTAILS BATTANTS
AUTOMATIZACION PARA CANCILLAS BATIENTES
ITALIANO
ATTENZIONE! Prima di iniziare l'installazione leggere
le istruzioni attentamente!
Esempio d'installazione
Schema di montaggio
Disegni di sblocco
Fissaggio staffa/elettroserratura
Schema elettrico (impianto tipo)
Avvertenze importanti
Istruzioni per l'uso
Istruzione per l'installazione
Collegamento elettrico
Sblocco manuale
Caratteristiche tecniche
ENGLISH
ATTENTION! Before installing this device read the
following instructions carefully!
Installation example
Assembly
Manual release drawings
Fitting the holding brackets/electric lock
Wiring diagrams (installation examples)
Important remarks
User instructions
Installation instructions
Electrical connection
Manual release mechanism
Technical specifications
+39/0438.404011-401818
+39/0438.401831
www.cardin.it
AUTOMATION FOR HINGED GATES
DREHTORANTRIEBE
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Series
Instruction manual
BL
ZVL240.06
Questo prodotto è stato testato e collaudato nei laboratori della casa costruttrice, la quale ne ha verificato la
perfetta corrispondenza delle caratteristiche con quelle richieste dalla normativa vigente.
This product has been tried and tested in the manufacturer's laboratory who have verified that the product
conforms in every aspect to the safety standards in force.
Ce produit a été testé et essayé dans les laboratoires du fabriquant. Pour l'installer suivre attentivement
230Vac
les instructions fournies.
Dieses Produkt wurde in den Werkstätten der Herstellerfirma auf die perfekte Übereinstimmung ihrer
Eigenschaften mit den von den geltenden Normen vorgeschriebenen getestet und geprüft.
Motors
Este producto ha sido probado y ensayado en los laboratorios del fabricante, que ha comprobado la perfecta
correspondencia de sus características con las contempladas por la normativa vigente.
230Vac Motors
ATTENTION! Avant de commencer la pose, lire
attentivement les instructions!
Exemple d'installation
Montage
Dessins du déverrouillage
Fixation de la patte/serrure électrique
Schéma électrique (exemple d'installation)
Conseils importants
Domaine d'application
Instructions pour l'installation
Branchement électrique
Déverrouillage manuel
Caractéristiques techniques
ACHTUNG! Bevor mit der Installation begonnen wird,
sollte die Anleitung aufmerksam gelesen werden!
2
Anlagenart
3-6
Montagegearbeiten
6
Manuelle Entriegelungs Zeichenen
7-8
Anbringung Halterbügel/Elektroverriegelung
9-11
Elektrischer Schaltplan (Anlagenart)
12
Wichtige Hinweise
12
Betriebsanleitung
13
Anleitungen zur Installation
14
Elektrischer anschluss
14
Manuelle Entriegelung
28
Technische Daten
¡ATENCIÓN! Antes de iniciar la instalación del sistema,
leer atentamente las instrucciones.
2
Instalación estándar
3-6
Esquema de montaje
6
Dibujos del dispositivo de desbloqueo
7-8
Fijación del soporte/electrocerradura
9-11
Esquema eléctrico (instalación estándar)
15
Advertencias importantes
15
Instrucciones para el uso
16
Instrucciones para la instalación
17
Conexión eléctrica
17
Desbloqueo manual
28
Características técnicas
1
Model
Automation
200/BL202
200/BL202L
200/BL202C
200/BL352
200/BL452
FRANÇAIS
DEUTSCH
ESPAÑOL
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Pag.
Date
20-07-2005
Pag.
2
Pag.
3-6
Pag.
6
Pag.
7-8
Pag.
9-11
Pag.
18
Pag.
18
Pag.
19
Pag.
20
Pag.
20
Pag.
28
Seite
2
Seite
3-6
Seite
6
Seite
7-8
Seite 9-11
Seite
21
Seite
21
Seite
22
Seite
23
Seite
23
Seite
28
2
3-6
6
7-8
9-11
24
24
25
26
26
28
