Sony Corporation
PWS-110NM1(SYL/CNC)
4-596-992-03(1)

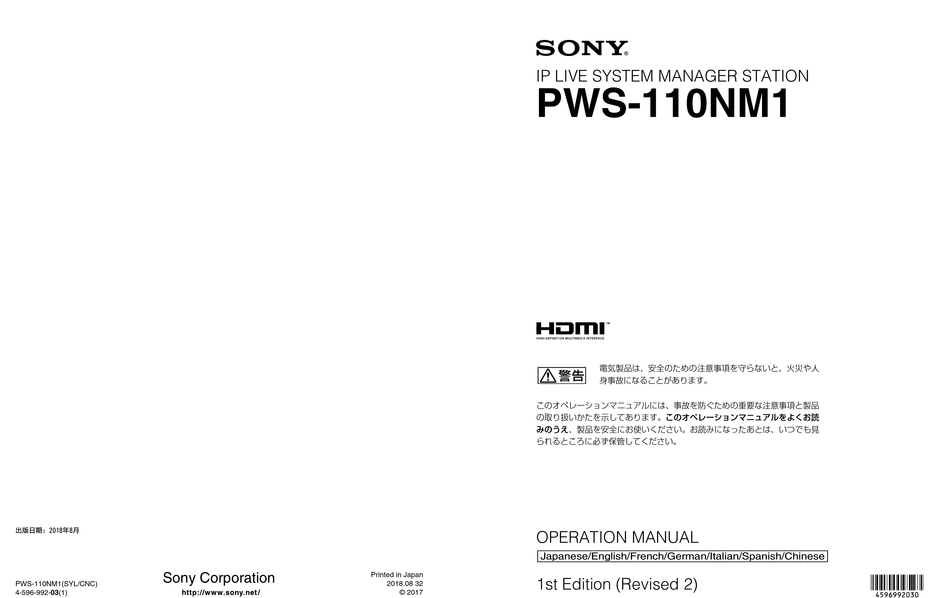

IP LIVE SYSTEM MANAGER STATION
PWS-110NM1
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読
みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
OPERATION MANUAL
[Japanese/English/French/German/Italian/Spanish/Chinese]
Printed in Japan
1st Edition (Revised 2)
2018.08 32
© 2017
電気製品は、安全のための注意事項を守らないと、火災や人
身事故になることがあります。
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sony PWS-110NM1
Inhaltszusammenfassung für Sony PWS-110NM1
- Seite 1 IP LIVE SYSTEM MANAGER STATION PWS-110NM1 電気製品は、安全のための注意事項を守らないと、火災や人 身事故になることがあります。 このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品 の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読 みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見 られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English/French/German/Italian/Spanish/Chinese] Sony Corporation Printed in Japan 1st Edition (Revised 2) PWS-110NM1(SYL/CNC) 2018.08 32 4-596-992-03(1) © 2017...
-
Seite 2: Inhaltsverzeichnis
日本語 目次 概要 ..........................3 システム構成例 ............................4 各部の名称と働き ......................5 前面 ..................................5 前面（パネルを外した場合） ....................... 5 背面 ..................................6 準備 ..........................7 初期設定................................7 Web メニューの表示..........................8 システム設定..............................8 クライアント PC に証明書をインストールする..............8 ライブラリ等のライセンスについて.................... 9 メンテナンスアプリケーションの操作 ..............10 使用上のご注意 ......................10 仕様... - Seite 3 概要 本機は、IP Live System Manager を使用して、映像信号や 音声信号の経路切り換え制御を行うシステムです。 Networked Media Interface 機器（以下、NMI 機器） 、また は Dante プロトコルで動作する IP Audio 機器（以下、 Dante 機器）を、汎用のネットワークスイッチを介して、 Ethernet などの IP ネットワークで接続し、NMI 機器同士 または Dante 機器同士で映像／音声入出力の経路切り換え を制御します。 本機の機能を次に示します。 NMI 機器同士および Dante 機器同士の映像／音声入出力 信号の経路切り換え制御 汎用のネットワークスイッチを介して IP ネットワークで接 続された NMI 機器同士、または Dante 機器同士の映像／ 音声入出力経路の切り換えを行います。...
-
Seite 4: システム構成例
システム構成例 本機の LAN 端子とネットワークスイッチの LAN 端子を ライアント PC をネットワークスイッチと接続し、クライ イーサネットケーブルで接続します。 同様に、NMI 機器お アント PC の Web ブラウザーから GUI で PWS-110NM1 の よび Dante 機器の LAN 端子とネットワークスイッチの 操作を行います。 LAN 端子をイーサネットケーブルで接続します。また、ク Administrator Manager Operator PWS-110NM1 NMI 機器用 ネットワークスイッチ （10GbE） Dante 機器用 ネットワークスイッチ... -
Seite 5: 各部の名称と働き
各部の名称と働き 前面 a オン／スタンバイボタンおよびインジケーター オレンジ色点滅（1 秒周期） ：ワーニング発生 赤色高速点滅（1/4 秒周期） ：エラー発生 本機のオン / スタンバイを切り換えます。電源コードを接 続するとスタンバイ状態になり、インジケーターが赤色に c フロントパネル LED 点灯します。スタンバイ状態のときにオン / スタンバイボ Web メニューでの設定によって、点灯 / 消灯します。設定 タンを押すと、本機が起動してオン状態になり、インジ は、メンテナンス画面の [Settings] ページ−［001: LINE ケーターが緑色に点灯します。オン状態のときにオン / ス LED］で行います。 タンバイボタンを 2 秒以上長押しすると、スタンバイ状態 への移行を開始し、スタンバイ状態になるとインジケー d USB 端子（前面） ターが赤色に点灯します。オン状態からスタンバイ状態に... - Seite 6 b POWER インジケーター c TEMP インジケーター AC 電源ユニットのどちらかに故障が検出された場合に、 本機内部温度の異常上昇を検出した場合に赤く点灯します。 対応するインジケーターが赤く点灯します。 背面 LAN1 LAN2 a SYSTEM TC 端子 g DisplayPort 端子 本システムでは使用しません。 DisplayPort − DVI 変換ケーブルまたは DisplayPort − HDMI 変換ケーブルでディスプレイに接続します。 b Remote 端子（1/2、3/4、5） 変換ケーブルは、アクティブタイプのケーブルを使用して 本システムでは使用しません。 ください。 c AC 電源ユニット ご注意 電源コードを挿入して、電源コンセントに接続します。 DisplayPort ケーブルをご使用の場合は、以下の推奨ケーブルを使...
-
Seite 7: 初期設定
［Date and Time］タブの［Change time zone］をク 準備 リックして、タイムゾーンを選択する。 ［Date and Time］タブの［Change date and time］を クリックして、日付と時刻を設定する。 初期設定 ［Internet Time］タブの［Change settings］ボタンを クリックする。 本機を使用する前に、本機内の Windows の設定を行いま す。設定方法については、標準的な Windows 8.1 の操作方 NTP サーバーを設定し、 ［Update Now］ボタンをク 法に準じます。 リックする。 ご注意 定期的に NTP サーバーで時刻を補正する場合は、 本機を再起動する場合は、Windows の再起動ではなく、いったん ［Synchronize with an Internet time server］をチェッ シャットダウンさせてから、前面のオン... -
Seite 8: Web メニューの表示
Web メニューの表示 証明書（クライアント証明書）を Web ブラウザーにインス トールする必要があります。 クライアント PC に証明書をインストールする手順の例を 本機の設定・操作は、クライアント PC からネットワーク 以下に示します。 を介して本機に接続し、クライアント PC の Web ブラウ ザーに Web メニューを表示して行います。 ルート CA 証明書のインストール手順 クライアント PC の推奨環境 本機にログインし、Web ブラウザーで Web メニューに CPU：Core i5 3 GHz 以上 https 接続する。 メモリー：4GB 以上 OS：... -
Seite 9: ライブラリ等のライセンスについて
クライアント PC で Google Chrome を起動し、 Chrome の ライブラリ等のライセンスについて 設定ボタンをクリックし、メニューから［設定］を選 択する。 PWS-110NM1 が使用する各種ライブラリ等のライセンスに ついては、Web メニューの［Help］から確認できます。 設定画面で［詳細設定を表示］をクリックし、 ［HTTPS/SSL］の下の［証明書の管理］ボタンをク リックする。 ［証明書］ダイアログが表示されます。 ダイアログの［信頼されたルート証明機関］タブをク リックし、 ［インポート］ボタンをクリックする。 証明書をインポートするウィザードが表示されます。 ［次へ］をクリックする。 ［参照］ボタンをクリックして本機からコピーした証明 書ファイルを選択し、 ［次へ］をクリックする。 ［証明書をすべて次のストアに配置する］が選択されて おり、 ［証明書ストア］に「信頼されたルート証明機 関」と表示されていることを確認して、 ［次へ］をク リックする。セキュリティ警告が表示された場合は ［はい］をクリックする。 証明書のインポートが始まります。 完了の画面が表示されたら、 ［完了］をクリックする。 ウィザードが終了します。 メッセージが表示されたら、 ［OK］をクリックする。... -
Seite 10: メンテナンスアプリケーションの操作
メンテナンスアプリケー 使用上のご注意 ションの操作 電源に関する注意事項 本機が動作中に突然電源が切れた場合、データが壊れる可 システム管理者向けメンテナンスアプリケーション 能性があります。データ保護のため、UPS（無停電電源装 （Maintenance Web Application）の操作については、本機 置）のご使用をお勧めします。 にサインインしてデスクトップ上にあるショートカットを また、電源コードを抜く場合やブレーカーを落とす場合は、 開いてマニュアルを参照してください。 必ず事前に本機のオン / スタンバイボタンを押して本機の 動作を停止させてください。 有寿命部品についての注意事項 ファン、バッテリーは有寿命部品として定期的な交換が必 要です。 常温でのご使用の場合、2 ∼ 5 年を目安に交換してくださ い。ただし、交換時期は目安であり、部品の寿命を保証す るものではありません。交換の際はお買い上げ店 にご相談 ください。 USB デバイスに関する注意事項 自給電タイプの USB デバイスを接続して使用する場合、デ バイスの電源がオンになるタイミングによっては、そのデ バイスを認識できない場合があります。その場合は USB デ バイスの電源を入れ直すか、USB ケーブルを抜いて接続し 直してください。... - Seite 11 HDMI Type A（1） 仕様 HDMI Ver. 1.4a、 最大解像度 1920 × 1200、60 Hz DisplayPort DisplayPort（1） DisplayPort Ver. 1.1a、 一般 最大解像度 2560 × 1600、60 Hz 電源 AC 100 V ∼ 240 V 付属品 50/60 Hz 消費電力 235 W オペレーションマニュアル（本書） （1） 待機電力 3 W 以下 オペレーションガイド（1）...
- Seite 12 その他、本書に記載されているシステム名、製品名、会社 名は一般に各開発メーカーの登録商標または商標です。な お、本文中では、®、™ マークは明記していません。 本製品は、トロンフォーラム（www.tron.org）の T-License 2.1 に基づき T-Kernel 2.0 ソースコードを利用し ています。 仕様...
- Seite 13 English Table of Contents Overview ................14 System Configuration Examples ..........15 Name and Function of Parts..........16 Front View................16 Front View (Panel Removed)..........16 Rear View................17 Setting Up ................18 Initial Settings................ 18 Displaying the Web Application ........... 18 System Settings ..............
-
Seite 14: Overview
Overview This unit is a system component for controlling the routing of video and audio signals using IP Live System Manager. It connects to Networked Media Interface devices (herein referred to as NMI devices) or IP audio devices that support the Dante protocol (herein referred to as Dante devices) connected by IP network connections (such as Ethernet) via general-purpose network switches, and controls the routing of video and audio input/output... -
Seite 15: System Configuration Examples
PC to the network switch to allow Likewise, connect the LAN connectors of the NMI devices operation of the PWS-110NM1 via GUI displayed in a and Dante devices with the LAN connectors of the web browser on the client PC. -
Seite 16: Name And Function Of Parts
Name and Function of Parts Front View a On/Standby button and indicator Flashing orange (once per second): A warning has been generated. Switches the unit on/off (standby state). Connecting the High-speed flashing red (four times per second): An power cord places the unit in standby state, and the error has occurred. -
Seite 17: Rear View
Connect to ground. fails. For details about installing or replacing a power supply unit, consult your Sony sales or service representative. d USB connectors (rear panel) USB devices not described in this document are not supported. -
Seite 18: Setting Up
Click [Change date and time] on the [Date and Time] Setting Up tab, and set the date and time. Click the [Change settings] button on the [Internet Time] tab. Initial Settings Specify an NTP server, then click the [Update Now] Before using the unit, configure the Windows settings button. -
Seite 19: System Settings
Recommended client PC environment Click the lock icon on the left hand end of the address CPU: Core i5 3 GHz or higher bar. Memory: 4 GB or higher OS: Windows 7 Professional 64-bit Select the [Connection] tab in the popup window, then Windows 8.1 Pro 64-bit click [Certificate information]. -
Seite 20: Library Licenses
Start a web browser, then access the following URL. https://pws-100nm1-<serial_number> Library Licenses Refer to the [Help] menu in the web application for the licenses of each type of library used by the PWS-110NM1. Maintenance Web Application Operation... -
Seite 21: Usage Precautions
Usage Precautions Specifications Power supply precautions General If the unit is suddenly turned off during operation, data loss Power requirement may occur. To maintain data integrity, the use of an 100 V to 240 V AC uninterruptible power supply (UPS) is recommended. 50/60 Hz To disconnect the power cord or turn off the breaker, Power consumption... -
Seite 22: Supplied Accessories
EXPIRATION OF THE WARRANTY, OR FOR Screws for Rack Mount (4) ANY OTHER REASON WHATSOEVER. • SONY WILL NOT BE LIABLE FOR CLAIMS OF Design and specifications are subject to change without ANY KIND MADE BY USERS OF THIS UNIT OR notice. - Seite 23 For the customers in Taiwan Specifications...
- Seite 24 Français Table des matières Présentation................ 25 Exemples de configuration système........26 Nomenclature............... 27 Vue de face................27 Vue de face (panneau retiré) ..........27 Vue arrière................28 Mise en service ..............29 Configuration initiale ............29 Affichage de l’application web ..........30 Paramètres du système ............
-
Seite 25: Présentation
Présentation Cet appareil est une composante de système pour le contrôle du routage de signaux vidéo et audio à l’aide d’IP Live System Manager. Il connecte des périphériques d’interface de support en réseau (appelés ici périphériques NMI) ou des périphériques IP audio qui prennent en charge le protocole Dante (appelés ici périphériques Dante) connectés par des connexions réseau IP (comme Ethernet) via des commutateurs réseau général, et contrôle... -
Seite 26: Exemples De Configuration Système
LAN des commutateurs réseau à l’aide des au commutateur réseau pour permettre le fonctionnement câbles Ethernet. De même, connectez les connecteurs du PWS-110NM1 via l’interface affichée dans le LAN des périphériques NMI et des périphériques Dante navigateur web du PC client. -
Seite 27: Nomenclature
Nomenclature Vue de face a Touche et indicateur marche/attente Clignotant en orange (une fois par seconde) : Un avertissement a été généré. Met l’appareil sous/hors tension (mode d’attente). La Clignotant rapidement en rouge (quatre fois par connexion du cordon d’alimentation met l’appareil en seconde) : Une erreur s’est produite. -
Seite 28: Vue Arrière
Connecteur HDMI Non utilisé par ce système. Raccordez-le à un moniteur à l’aide d’un câble HDMI. Utilisez uniquement les câbles HDMI de marque Sony. Câble recommandé (exemple) : DLC-HE20XF câble b Connecteurs Remote (1/2, 3/4, 5) HIGH SPEED HDMI(2 m (6 pieds)) Non utilisé... -
Seite 29: Mise En Service
Configuration de la date et de l’heure Mise en service Sélectionnez [Set the time and date] sous [Date and Time] dans le panneau de configuration [Clock, Language, and Region]. Configuration initiale Cliquez sur [Change time zone] dans l’onglet [Date Avant d’utiliser l’appareil, configurez les paramètres and Time], puis sélectionnez le fuseau horaire. -
Seite 30: Affichage De L'application Web
Déplacez le pointeur de la souris dans l’angle Installation de certificats sur le PC supérieur droit de l’écran pour afficher la barre des client charmes, puis cliquez sur [Start]. L’affichage de l’application Web grâce à une connexion Cliquez sur le nom du compte dans l’angle supérieur https depuis un navigateur Web sur le PC client peut droit de l’écran, puis cliquez sur [Sign out]. -
Seite 31: Licences De Bibliothèque
Reportez-vous au menu [Help] de l’application web pour La boîte de dialogue [Certificats] apparaît. les licences de chaque type de bibliothèque utilisée par le PWS-110NM1. Cliquez sur l’onglet [Autorités de certification racines de confiance] de la boîte de dialogue, puis cliquez sur le bouton [Importer]. -
Seite 32: Fonctionnement De L'application Maintenance Web
Fonctionnement de Précautions d’utilisation l’application Maintenance Précautions relatives à l’alimentation électrique Une mise hors tension soudaine de l’appareil lors de son fonctionnement peut entraîner une perte de données. Afin Pour les détails sur le fonctionnement de l’application de préserver l’intégrité des données, l’utilisation d’un Maintenance Web pour les administrateurs système, onduleur est recommandée. -
Seite 33: Spécifications
Ne consultez aucun autre site Web dans le navigateur Web Spécifications pendant ou après la configuration. Étant donné que l’état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d’utiliser l’appareil ou Généralités d’exécuter des programmes malveillants. -
Seite 34: Accessoires Fournis
2560 × 1600 résolution maximale, pour toute autre raison quelle qu’elle soit. 60 Hz • Sony n’assumera pas de responsabilité pour les réclamations, quelle qu’elles soient, effectuées par Accessoires fournis les utilisateurs de cet appareil ou par des tierces parties. - Seite 35 Deutsch Inhaltsverzeichnis Überblick ................36 Beispiele für Systemkonfigurationen ........37 Name und Funktion der Teile ..........38 Vorderansicht ................. 38 Vorderansicht (mit abgenommener Blende) ......38 Rückansicht ................39 Einrichtung ................. 40 Ersteinstellungen ..............40 Anzeigen der Web-Anwendung ..........41 Systemeinstellungen ..............
-
Seite 36: Überblick
Überblick Dieses Gerät ist eine Systemkomponente, mit der das Routing von Video- und -Audiosignalen mithilfe der Software IP Live System Manager gesteuert werden kann. Es wird über Allzweck-Netzwerkswitches mit Networked Media Interface-Geräten (nachstehend als „NMI-Geräte“ bezeichnet) oder IP-Audiogeräten verbunden, die das Dante-Protokoll unterstützen (nachstehend als „Dante- Geräte“... -
Seite 37: Beispiele Für Systemkonfigurationen
Anschlüsse des Geräts mit jenen der Netzwerkswitches. Client-PC mit dem Netzwerkswitch, damit der Verbinden Sie außerdem mithilfe von Ethernet-Kabeln die PWS-110NM1 über die Bedienoberfläche in einem LAN-Anschlüsse der NMI-Geräte und Dante-Geräte mit Webbrowser auf dem Client-PC bedient werden kann. Administrator... -
Seite 38: Name Und Funktion Der Teile
Name und Funktion der Teile Vorderansicht a Taste und LED Ein/Bereitschaft Schnelles rotes Blinken (viermal pro Sekunde): Ein Fehler ist aufgetreten. Schaltet das Gerät ein- und aus (Bereitschaftsmodus). Wenn das Netzkabel angeschlossen wird, wird das Gerät c LED auf der Frontblende in den Bereitschaftsmodus versetzt und die LED leuchtet rot. -
Seite 39: Rückansicht
Remote-Anschlüsse (1/2, 3/4, 5) f HDMI-Anschluss Von diesem System nicht verwendet. Mittels eines HDMI-Kabels mit einem Monitor verbinden. Verwenden Sie nur HDMI-Kabel der Marke SONY. Empfohlenes Kabel (Beispiel): DLC-HE20XF HIGH c Netzteile SPEED HDMI-Kabel (2 m) Hier Stromkabel anschließen und mit Steckdosen verbinden. -
Seite 40: Einrichtung
Einstellen von Datum und Uhrzeit Einrichtung Wählen Sie in der Systemsteuerung [Set the time and date] unter [Date and Time] im Menü [Clock, Language, and Region]. Ersteinstellungen Klicken Sie auf [Change time zone] auf der Konfigurieren Sie die Windows-Einstellungen des Geräts, Registerkarte [Date and Time], und wählen Sie die bevor Sie es verwenden. -
Seite 41: Anzeigen Der Web-Anwendung
Abmelden Installieren von Zertifikaten auf Melden Sie sich von Windows ab, wenn Sie die einem Client-PC Einstellungen beendet haben. Wenn Sie die Webanwendung über eine https-Verbindung Bewegen Sie den Mauszeiger nach oben rechts, um die in einem Webbrowser auf dem Client-PC aufrufen, wird Charms anzuzeigen, und klicken Sie auf [Start]. -
Seite 42: Anzeigen Der Webanwendung Nach Dem Installieren Von Zertifikaten
Bibliothekslizenzen verwalten…]. Das Dialogfeld [Zertifikate] wird angezeigt. Weitere Informationen zu den Lizenzen für jeden von der PWS-110NM1 verwendeten Bibliothekstyp finden Sie im Klicken Sie im Dialogfeld auf die Registerkarte Menü [Help] der Web-Anwendung. [Vertrauenswürdige Stammzertifizierungsstellen] und dann auf die Schaltfläche [Importieren…]. -
Seite 43: Bedienung Der Webanwendung „Maintenance
Bedienung der Vorsichtsmaßnahmen Webanwendung „Maintenance“ Vorsichtsmaßnahmen bezüglich der Stromversorgung Falls das Gerät während des Betriebs plötzlich ausgeschaltet wird, könnte ein Datenverlust auftreten. Um Einzelheiten zur Bedienung der Maintenance Web die Datenintegrität aufrecht zu erhalten wird die Application für Systemadministratoren erhalten Sie, Verwendung einer unterbrechungsfreien Stromversorgung indem Sie sich am Gerät anmelden und auf das Shortcut- (UPS) empfohlen. -
Seite 44: Spezifikationen
Zugriffseinschränkung ändern, wenn das Gerät mit dem Spezifikationen Netzwerk verbunden ist (Seite 41). Es wird auch empfohlen, das Passwort regelmäßig zu ändern. Allgemein Rufen Sie keine andere Website im Webbrowser auf, Stromversorgung während Sie Einstellungen vornehmen oder nachdem Sie 100 V bis 240 V AC Einstellungen vorgenommen haben. -
Seite 45: Im Lieferumfang Enthaltenes Zubehör
Schrauben für Einbau in Rack (4) BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN. Design und Spezifikationen können ohne Vorankündigung • SONY KANN KEINE HAFTUNG FÜR VERLUST, geändert werden. RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN SONY KANN KEINE HAFTUNG FÜR SCHÄDEN... - Seite 46 Italiano Indice Descrizione ................. 47 Esempi di configurazione del sistema........48 Denominazione e funzione dei componenti...... 49 Vista frontale ................49 Vista frontale (pannello rimosso)........... 49 Vista posteriore ..............50 Configurazione ..............51 Impostazioni iniziali.............. 51 Visualizzazione dell’applicazione web ......... 52 Impostazioni di sistema............
-
Seite 47: Descrizione
Descrizione Questo apparecchio è un componente di sistema per la gestione del routing di segnali audio e video tramite IP Live System Manager. Si connette a dispositivi NMI (Networked Media Interface) o dispositivi audio IP che supportano il protocollo Dante (nel seguito semplicemente dispositivi Dante) connessi tramite connessioni di rete IP (ad esempio Ethernet) mediante switch di rete per usi generali, per gestire il routing di segnali di ingresso e... -
Seite 48: Esempi Di Configurazione Del Sistema
LAN degli switch di rete. Collegare inoltre il computer client allo switch di rete per Analogamente, sempre utilizzando cavi Ethernet, consentire l’utilizzo del PWS-110NM1 tramite la GUI collegare i connettori LAN dei dispositivi NMI e dei visualizzata in un browser web del computer client. -
Seite 49: Denominazione E Funzione Dei Componenti
Denominazione e funzione dei componenti Vista frontale a Indicatore e pulsante On/Standby Rosso con lampeggiamento veloce (quattro volte al secondo): si è verificato un errore. Consente di accendere/spegnere l’unità (stato di standby). Quando si collega il cavo di alimentazione, nell’unità si c LED pannello anteriore attiva lo stato di standby e l’indicatore si illumina di rosso. -
Seite 50: Vista Posteriore
Connettori Remote (1/2, 3/4, 5) f Connettore HDMI Non utilizzato da questo sistema. Per il collegamento a un monitor mediante un cavo HDMI. Usare solo cavi HDMI a marchio Sony. Cavo consigliato (esempio): DLC-HE20XF cavo c Alimentatori CA HIGH SPEED HDMI (2 m) Inserire i cavi di alimentazione e collegarli alle prese di corrente. -
Seite 51: Configurazione
Fare clic su [Change time zone] nella scheda [Date and Configurazione Time] e selezionare il fuso orario. Fare clic su [Change date and time] nella scheda [Date and Time] e selezionare data e ora. Impostazioni iniziali Fare clic sul pulsante [Change settings] nella scheda Prima di utilizzare l’unità, configurare le impostazioni di [Internet Time]. -
Seite 52: Visualizzazione Dell'applicazione Web
che corrisponde al server (PWS-100NM1- Visualizzazione dell’applicazione <numero_di_serie>). I seguenti paragrafi descrivono la procedura per l’installazione di un certificato su un PC client. È possibile connettersi all’unità tramite la rete di un PC client e utilizzare l’applicazione web in un browser web Procedura di installazione del certificato sul PC client per controllare e configurare l’unità. -
Seite 53: Licenze Della Library
Settings quindi fare clic sul pulsante Per le licenze di ciascun tipo di library utilizzata dal [Gestisci certificati] sotto a [HTTPS/SSL]. PWS-110NM1, fare riferimento al menu [Help] nell’applicazione web. Appare la finestra di dialogo [Certificati]. Fare clic sulla scheda [Autorità di certificazione radice attendibili], quindi fare clic sul pulsante [Importa]. -
Seite 54: Utilizzo Di Maintenance Web Application
Utilizzo di Maintenance Precauzioni per l’uso Web Application Precauzioni sull’alimentazione Se l’unità si spegne improvvisamente durante il Per informazioni dettagliate sull’utilizzo di Maintenance funzionamento, potrebbero verificarsi perdite di dati. Per Web Application per amministratori di sistema, eseguire mantenere l’integrità dei dati, si consiglia l’uso di un l’accesso sull’unità... -
Seite 55: Caratteristiche Tecniche
una volta completate le impostazioni per impedire che Caratteristiche tecniche terze parti non autorizzate possano utilizzare l’unità o eseguire programmi pericolosi. Generale AlimentazioneDa 100 V a 240 V CA 50/60 Hz Potenza assorbita 235 W Potenza assorbita in standby 3 W o inferiore Temperatura di funzionamento Da 5 °C a 35 °C Temperatura di immagazzinamento... -
Seite 56: Accessori In Dotazione
Tipo A (1) • Verificare sempre che l’apparecchio stia funzionando HDMI Ver. 1.4a, risoluzione massima 1920 × 1200, correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, 60 Hz COMPRESI, MA SENZA LIMITAZIONE A, DisplayPort... - Seite 57 Questo prodotto utilizza il codice sorgente di T-Kernel 2.0 secondo la T-License 2.1 concessa da TRON Forum (www.tron.org). Caratteristiche tecniche...
- Seite 58 Español Contenido Descripción general ............59 Ejemplos de configuración del sistema........60 Nombre y función de los componentes ......61 Vista frontal................61 Vista frontal (con el panel extraído)........61 Vista posterior ................ 62 Configuración ..............63 Ajustes iniciales ..............63 Visualizar la aplicación web ..........
-
Seite 59: Descripción General
Descripción general Esta unidad es un componente del sistema destinado al control del enrutamiento de vídeo y las señales de audio mediante IP Live System Manager. Se conecta a dispositivos de Networked Media Interface (en lo sucesivo denominados “dispositivos NMI”) o a dispositivos de audio IP compatibles con el protocolo Dante (en lo sucesivo denominados “dispositivos Dante”) conectados mediante conexiones de red IP (como Ethernet) a través de... -
Seite 60: Ejemplos De Configuración Del Sistema
Ethernet. Asimismo, conecte los conectores LAN PWS-110NM1 a través de la GUI que se muestra en el de los dispositivos NMI y los dispositivos Dante con los explorador web del PC cliente. -
Seite 61: Nombre Y Función De Los Componentes
Nombre y función de los componentes Vista frontal a Botón e indicador On/Standby Parpadea en naranja (una vez por segundo): se ha generado una advertencia. Enciende y apaga la unidad (estado de espera). Al conectar Parpadea en rojo a alta velocidad (cuatro veces por el cable de conexión la unidad entra en estado de espera y segundo): se ha producido un error. -
Seite 62: Vista Posterior
Conector HDMI No se utiliza en este sistema. Conéctese a una pantalla a través de un cable HDMI. Utilice únicamente cables HDMI de marca Sony. Cable recomendado (ejemplo): DLC-HE20XF cable c Unidad de suministro de alimentación de CA HIGH SPEED HDMI (2 m) Introduzca los cables de alimentación y conéctelos a la... -
Seite 63: Configuración
Haga clic en [Change time zone] en la pestaña [Date Configuración and Time] y seleccione la zona horaria. Haga clic en [Change data and time] en la pestaña [Date and Time] y ajuste la fecha y la hora. Ajustes iniciales Haga clic en el botón [Change settings] en la pestaña Antes de utilizar la unidad, configure los ajustes de [Internet Time]. -
Seite 64: Visualizar La Aplicación Web
A continuación se describe el procedimiento para instalar Visualizar la aplicación web un certificado en un PC de un cliente. Conéctese a la unidad a través de la red de un PC cliente y Procedimiento de instalación de un utilice la aplicación web en un explorador web en el PC certificado de CA raíz cliente para controlar y configurar la unidad. -
Seite 65: Licencias De Bibliotecas
Consulte el menú [Help] en la aplicación web para ver las botón [Administrar certificados] en [HTTPS/SSL]. licencias de cada tipo de biblioteca utilizada por el PWS-110NM1. Aparece el cuadro de diálogo [Certificado]. Haga clic en la ficha [Entidades de certificación raíz de confianza] del diálogo y, a continuación, haga clic en... -
Seite 66: Funcionamiento De La Aplicación Maintenance Web
Funcionamiento de la Precauciones de uso aplicación Maintenance Precauciones sobre el suministro de alimentación Si la unidad se apaga de repente, podrían perderse datos. Para mantener la integridad de los datos es recomendable Si desea obtener más información acerca del utilizar un sistema de alimentación ininterrumpida (SAI). -
Seite 67: Especificaciones
recuerda los ajustes de inicio de sesión, por lo que debe Especificaciones cerrarlo al completar la configuración para evitar que terceros no autorizados utilicen la unidad o evitar la instalación de programas maliciosos. General Requisitos de alimentación CA de 100 V a 240 V 50/60 Hz Consumo de energía 235 W... -
Seite 68: Accesorios Suministrados
REALIZADAS POR USUARIOS DE ESTA Manual de instrucciones (este documento) (1) UNIDAD O POR TERCEROS. Guía de funcionamiento (1) • SONY NO SE HACE RESPONSABLE POR LA Tornillos para montaje en rack (4) PERDIDA, REPARACIÓN O REPRODUCCIÓN DE CUALQUIER DATO GRABADO EN EL SISTEMA El diseño y las especificaciones están sujetos a cambios sin... - Seite 69 Este producto utiliza el código fuente de T-Kernel 2.0 según T-License 2.1 concedido por TRON Forum (www.tron.org). Especificaciones...
- Seite 70 中文 机型名称：IP 系统管理工作站 使用产品前请仔细阅读本书，并请妥善保管...
- Seite 71 目录 概述 ............72 系统配置示例 .......... 73 部件的名称和功能 .......... 74 正面 ..........74 正面 （面板被移除） ........74 背面 ..........75 设置 ............76 初始设置 ..........76 显示 Web 应用程序 ........76 系统设置 ..........77 在客户端 PC 上安装证书 ......... 77 库许可证 ..........78 维护...
- Seite 72 概述 本机是使用 IP Live System Manager 控制视频和音频 信号路由的系统组件。 本机通过通用网络交换机连接 到使用 IP 网络连接 （如以太网）方式连接的 Networked Media Interface 设备 （此处称为 NMI 设 备）或支持 Dante 协议 （此处称为 Dante 设备）的 IP 音频设备，控制 NMI 设备之间或 Dante 设备之间 的视频和音频输入 / 输出信号的路由。 本机具有下列功能。 NMI 设备之间和 Dante 设备之间的路由控制 您可以通过通用网络交换机控制使用...
-
Seite 73: 系统配置示例
系统配置示例 使用以太网电缆将本机的 LAN 接口连接到网络交换机 口。此外，将客户端 PC 连接到网络交换机即可通过 的 LAN 接口。 同样，使用以太网电缆将 NMI 设备和 客户端 PC 上 Web 浏览器中显示的 GUI 操作 PWS - 110NM1。 Dante 设备的 LAN 接口连接到网络交换机的 LAN 接 Administrator Manager Operator PWS - 110NM1 用于 NMI 设备的网络 交换机 (10 GbE) 用于... -
Seite 74: 部件的名称和功能
部件的名称和功能 正面 a 开机 / 待机键和指示灯 闪烁橙色 （每秒闪烁一次） ： 生成了警告。 快速闪烁红色 （每秒闪烁四次） ：发生了错误。 在开机和关机 （待机状态）之间切换。 连接电源线 后，本机将处于待机状态，此指示灯会亮起红色。 在 c 前面板 LED 待机状态下按开机 / 待机键可启动本机，此指示灯会 亮起绿色。 长按开机 / 待机按钮两秒可将本机切换至 根据 Web 应用程序中的设置打开。 使用 “维护”屏 待机状态，此时此指示灯将变为红色。 要在将本机从 幕上 [Settings] 页面中的 [001: LINE LED] 配置该 开机状态切换至待机状态后重新开启本机，请在此指... - Seite 75 连接不需要从 USB 接口提供电源的 USB 设备。 • 使用 SuperSpeed USB 电缆。 e LAN 接口 连接至千兆位以太网网络。 f HDMI 端口 使用 HDMI 电缆连接至监视器。 仅使用 Sony 品牌的 HDMI 电缆。 推荐的电缆 （示例） ： DLC-HE20XF HIGH SPEED HDMI 电缆 (2 m) g DisplayPort 端口 使用 DisplayPort-DVI 转换电缆或 DisplayPort- HDMI 转换电缆连接至监视器。...
-
Seite 76: 初始设置
单击 [Internet Time] 选项卡上的 [Change 设置 settings] 按钮。 指定 NTP 服务器，然后单击 [Update Now] 按钮。 初始设置 选中 [Synchronize with an Internet time server]，使用 NTP 服务器定期纠正时钟。 使用本机前，请在本机内配置 Windows 设置。 以下描 述将介绍 Windows 8.1 中的标准设置。 更改用户密码 本机为 Windows 配置了下列默认用户。请更改用户密 注意 码，提高安全性。 要重启本设备，请先关闭设备，然后再次打开前面板上的开机 / 待机键，无需重启 Windows。 用户名... -
Seite 77: 系统设置
Web 浏览器：Google Chrome 的操作已经过验证。 请 出现 “CCSRootCA1 证书导出向导” 。 根据需要更新至最新版本。 显示器分辨率： 建议使用 1920 × 1080 像素或更高 单击 [Next]。 像素 选择 “DER encoded binary X.509 (.CER)” ，然 在计算机 Web 浏览器的地址栏中输入 “https://(IP 后单击 [Next]。 “配置网络” 地址 )” （其中 IP_address 是在 中指 定的地址） ，以显示 Web 应用程序。 单击... -
Seite 78: 库许可证
安装证书后显示 Web 应用程序 维护 Web 应用程序操作 在客户端 PC 上配置名称解析设置。 通过使用 DNS 功能、注册主机文件或使用其他方 有关适用于系统管理员的维护 Web 应用程序操作的详 “配置网络” （第 76 页） 法，配置在 中配置的 细信息，请登录设备并双击桌面上的快捷方式图标， IP 地址与在步骤 3 中记录下的证书签发者 然后浏览操作手册。 “PWS - 100NM1-< 序列号 >”之间的名称解析。 启动 Web 浏览器，然后访问以下 URL。 https://pws-100nm1-<serial_number> 库许可证 请参阅 Web 应用程序中的 [Help] 菜单，了解 PWS - 110NM1 使用的每种库的许可证。... -
Seite 79: 使用注意事项
使用注意事项 规格说明 电源注意事项 一般规格 如果本机在操作期间突然关闭，可能会发生数据丢 电源要求 100 V 至 240 V 交流 失。 为了保证数据的完整性，建议使用不间断电源 50/60 Hz (UPS)。 功耗 235 W 要断开电源线或关闭断路器，请务必先按下本机上的 待机电源消耗 3 W 或更低 开机 / 待机键以停止本机，然后再操作。 工作温度 5 °C 至 35 °C 存储温度 -20 °C 至 +60 °C 工作湿度... - Seite 80 系统记录的任何形式的记录内容的损害不作 （包 括但不限于）退货或赔偿。 • 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由，SONY 对任何损 坏概不负责。由于本机故障造成的利润损失等， 无论是在保修期以内或者以外，Sony 均不作任何 赔偿。 • SONY对本产品用户或第三方的任何索赔概不负责。 • SONY 对内部存储系统、记录介质、外部存储系统 或任何其他介质或存储系统上记录的任何数据的 丢失、修复和还原概不负责。 • SONY 对因任何情况导致终止或停止使用本机相关 服务概不负责。 • Windows 是 Microsoft Corporation 在美国和其他国 家 / 地区的注册商标。 • Google Chrome 是 Google Inc 的商标或注册商标。 • HDMI、HDMI High-Definition Multimedia Interface 和...
- Seite 81 Sony Corporation. El material de este manual contiene informacion que es propiedad de Sony Corporation y se destina al uso por parte de los compradores del equipo descrito en este manual. Sony Corporation prohibe expresamente la duplicacion de...
