Ejecución del agujero para el
paso de los tubos
En caso en que las líneas de conexión
lleguen de la parte trasera de la unidad
interna es necesario realizar en la pared
un agujero para el paso de los tubos.
- Efectuar en el centro de la posición
un agujero con una broca de 8-10
mm y una inclinación hacia el exterior
de un 5% (para permitir que el líquido
de condensación fluya fácilmente)
(fig. 9). Proceder luego a la
perforación definitiva con un cierre de
corona de 60 mm.
- Introducir en el agujero la línea de
drenaje y la del refrigerante y los
cables para la conexión eléctrica.
En caso en que las líneas de conexión
lleguen de la parte trasera izquierda de
la unidad interna es necesario realizar
en la pared, en correspondencia con
los tubos de la instalación refrigerante,
un agujero de ø 60.
Montaje de la unidad interna
- Enganchar la unidad con la parte
superior de la placa de forma tal
que la parte inferior quede libre y
pueda ser levantada (fig. 10).
- Verificar que los cables no estén
conectados a la alimentación
eléctrica de la instalación general.
- Colocar un espesor (fig. 10 ref. A)
entre la unidad y la placa de
sujeción para distanciarlas y
realizar el empalme de los dos
tubos de refrigeración y el de
descarga de la condensación.
En caso de salida de tubos por la
parte derecha de la unidad:

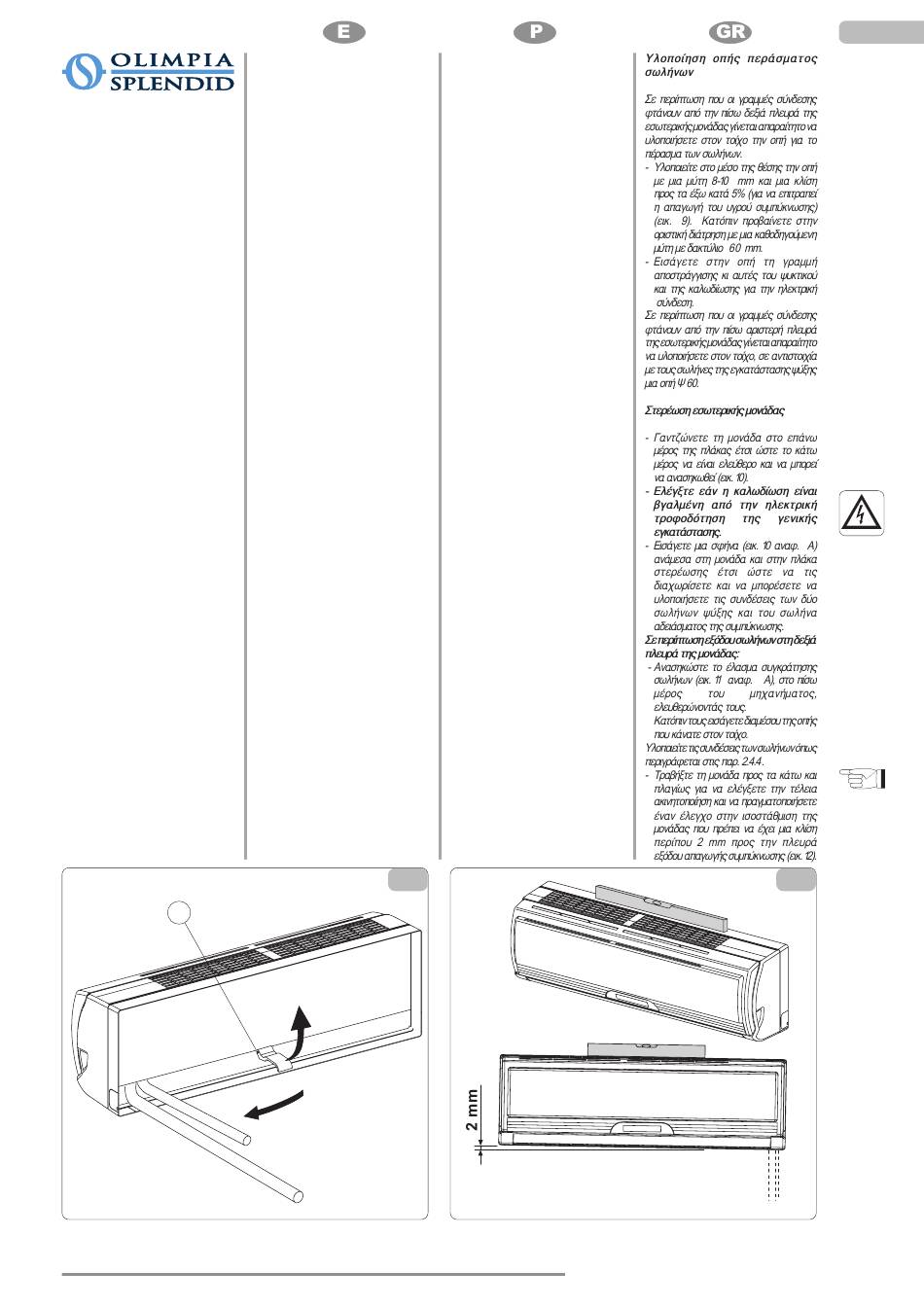

- Levantar la abrazadera de bloqueo
de tubos (fig. 11 ref. A), en la parte
trasera
de
liberándolos.
Luego insertarlos a través del
agujero realizado en la pared.
Efectuar los empalmes de los tubos
como descrito en los párr. 2.4.4.
- Tirar la unidad hacia abajo y
lateralmente para verificar el
perfecto bloqueo y efectuar un
control sobre la nivelación de la
unidad que tiene que tener una
pendencia de aproximadamente 2
mm hacia el lado por el que sale el
drenaje de la condensación (fig. 12).
A
Execução do furo para a
passagem dos tubos
Caso as linhas de ligação cheguem
pela parte posterior direita da
unidade interna será necessário
efectuar um furo na parede para a
passagem dos tubos.
- Efectuar o furo na posição central
com uma broca de 8-10 mm e uma
inclinação para o exterior de 5%
(para permitir que o líquido de
condensação deflua facilmente)
(fig.
9).
definitivamente com uma broca a
tazza guidata de 60 mm.
- Introduzir no furo a linha de
drenagem, as linhas do refrigerante
e os cabos para a ligação eléctrica.
Caso as linhas de ligação cheguem
pela parte posterior esquerda da
unidade interna será necessário
efectuar um furo de ø 60 na parede.
Montagem da unidade interna
- Enganchar a unidade na parte
superior da placa de modo que a
parte inferior fique livre e se
possa levantar (fig. 10).
- Verificar se os cabos estão
desligados da alimentação
eléctrica da instalação geral.
- Introduzir uma espessura (fig. 10
ref. A) entre a unidade e a placa de
fixação de modo a distanciá-las e
poder efectuar as ligações dos dois
tubos de refrigeração e daquele de
descarga da condensação.
No caso de saída de tubos pela
parte direita da unidade:
- Levantar o suporte de fixação dos
tubos (fig. 11 ref. A), na parte
la
máquina,
posterior da máquina, libertando-os.
Enfiar os tubos através do furo feito
na parede.
Efectuar as ligações dos tubos como
descrito nos pontos 2.4.4.
- Puxar a unidade para baixo e
lateralmente para verificar se está
bem fixada e depois controlar a
inclinação da unidade que deverá
ser de cerca 2 mm para o lado de
saída
da
condensação (fig. 12).
11
Depois
furar
drenagem
de
MULTI INVERTER DC 22/24 HP HE
2
2.3.2
2.3.3
12
