INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO
INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL
Attenzione: rischio di incendio
Caution:
risk of fire
Attention : risque d'incendie
Achtung:
Brandrisiko
Atención: riesgo de incendio
Let op:
brandgevaar
Uppmärksamhet:Det finns risk för brand
INVERTER
ISTRUZIONI PER USO E MANUTENZIONE
INSTRUCTION FOR USE AND MAINTENANCE
MODE D'EMPLOI ET D'ENTRETIEN
HINWEISE FÜR DIE VERWENDUNG UND PFLEGE
GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN
IT
EN
FR
DE
ES
NL
SV
Inhaltsverzeichnis
loading

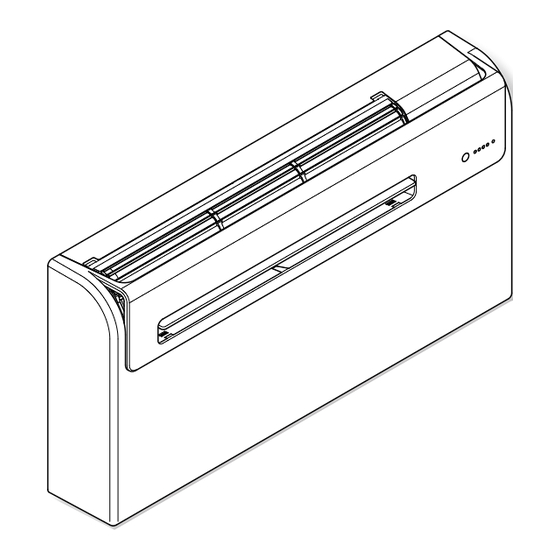

Inhaltszusammenfassung für Olimpia splendid UNICO AIR R32

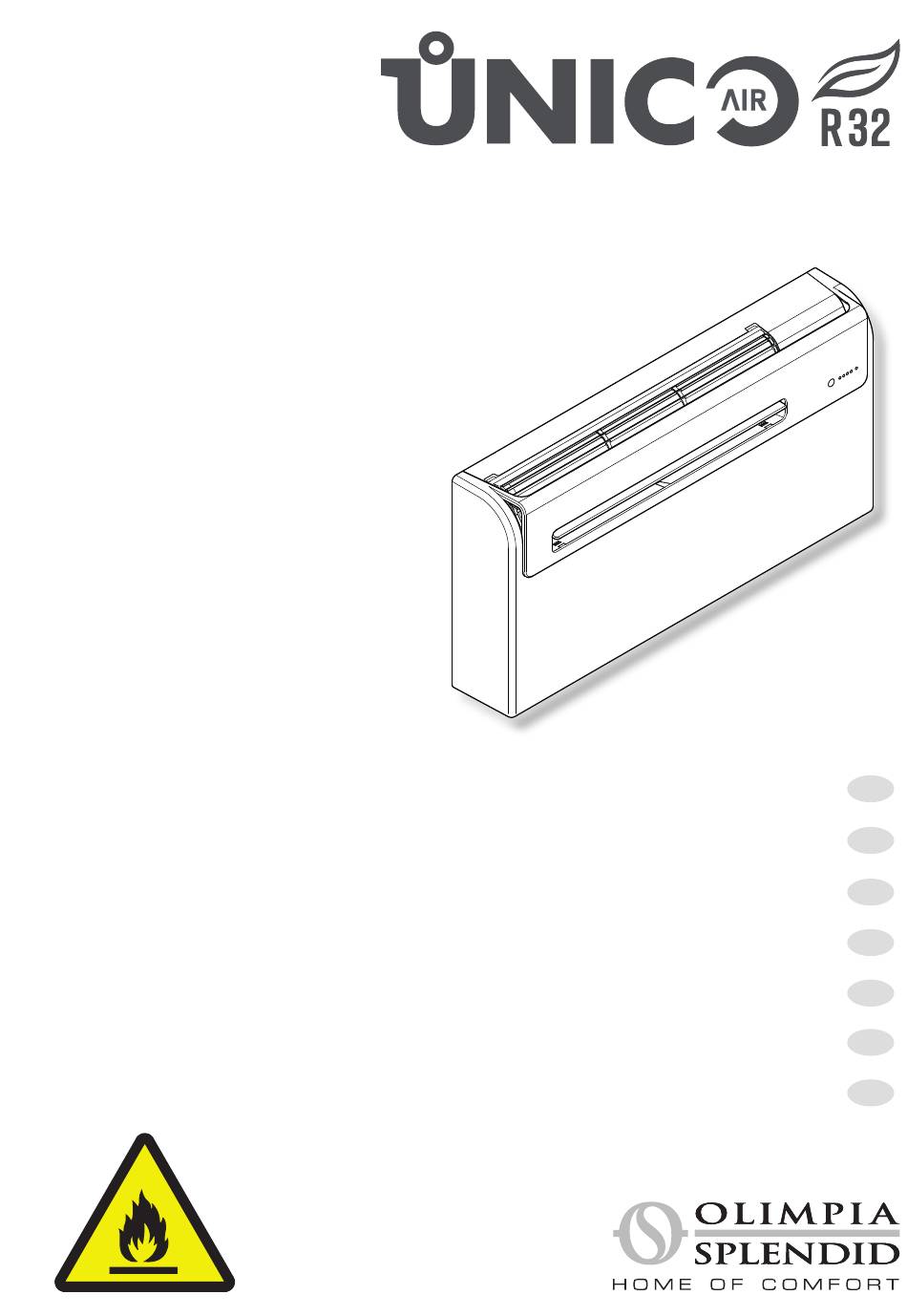

  • Seite 1 INVERTER ISTRUZIONI PER USO E MANUTENZIONE INSTRUCTION FOR USE AND MAINTENANCE MODE D’EMPLOI ET D’ENTRETIEN HINWEISE FÜR DIE VERWENDUNG UND PFLEGE INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL Attenzione: rischio di incendio Caution: risk of fire Attention : risque d'incendie...
  • Seite 4 1. L’appareil contient du gaz R32. L’R32 est un gaz à effet de serre fluoré. 2. Respecter les lois en vigueur. Les fuites de réfrigérant et les flammes nues sont interdites. 3. Attention : le réfrigérant R32 est inodore 4. L’appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues de l’expérience ou des connaissances nécessaires, à condition que ce soit sous surveillance ou qu’elles aient reçu des instructions relatives à l’utilisation sûre de l’appareil et à la compréhension des dangers qui y ont liés. 5. Les enfants ne doivent pas jouer avec l’appareil. 6. Le nettoyage et la maintenance destinés à être effectués par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.
  • Seite 7 ISTRUZIONI PER USO E MANUTENZIONE INSTRUCTION FOR USE AND MAINTENANCE MODE D’EMPLOI ET D’ENTRETIEN HINWEISE FÜR DIE VERWENDUNG UND PFLEGE INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL min 60 min 60...
  • Seite 9 ø8mm...
  • Seite 10 ø162 ø6mm...
  • Seite 13 min. 5L...
  • Seite 117 ALLGEMEINES INHALTSVERZEICHNIS HINWEISE ........................3 0.1 - ALLGEMEINE HINWEISE .......................3 0.2 - BILDSYMBOLE ..........................3 0.2.1 - Bildsymbole .............................3 0.3 - ALLGEMEINE HINWEISE .......................4 0.4 - ANMERKUNGEN ZU FLUORIERTEN GASEN ................7 0.5 - BESTIMMUNGS-GEMÄSSE VERWENDUNG ................10 0.6 - GEFAHRENBEREICHE ........................10 1 - BESCHREIBUNG DES GERÄTS .................... 11 1.1 - AUFSTELLUNG DER BEILIEGENDEN KOMPONENTEN ............
  • Seite 118 3.5.10 - Kontrolle der Ventilatorgeschwindigkeit ..................24 3.5.11 - Taste SILENT ..........................24 3.5.12 - Einstellung des Timers ........................25 3.5.13 - Einstellung der Uhrzeit und des Timers (T1) ................25 3.5.14 - Einstellung der Uhrzeit und des Timers (T2) ................25 3.5.15 - Einstellung der Timerzeiten (T1) ....................26 3.5.16 - Einstellung der Timerzeiten (T2) ....................27 3.5.17 - Aktivierung und Deaktivierung des Timers ..................28 3.5.18 - Rücksetzung aller Funktionen der Fernbedienung ..............28...
  • Seite 119: Kundendienst

    ILLUSTRATIONEN Die Illustrationen sind auf den Anfangsseiten des Handbuchs zusammengefasst ALLGEMEINES INHALTSVERZEICHNIS Das allgemeine Inhaltsverzeichnis des Handbuchs finden Sie auf Seite “DE-1” 0 - HINWEISE 0.1 - ALLGEMEINE HINWEISE Wir möchten uns zunächst dafür bedanken, dass Sie sich für ein Gerät unserer Herstellung entschieden haben. Es handelt sich um ein gesetzlich vertrauliches Dokument, dessen Vervielfältigung und Weitergabe an Dritte ohne ausdrückliche Genehmigung des Herstellers verboten ist.
  • Seite 120: Allgemeine Gefahr

    1. Laut Gesetz ist dies ein vertrauliches Dokument, daher gilt das Verbot der Vervielfältigung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMpIA SpLENDID. An den Geräten können technische Neuerungen vorgenommen werden, d.h. Einzelteile können u.U. anders aussehen als auf den Abbildungen, was jedoch die Gültigkeit der Anweisungen in diesem Benutzerhandbuch in keiner Weise beeinträchtigt.
  • Seite 121 Feuchtigkeit herrscht (Wäschereien, Gewächshäuser usw.) oder in Räumen, in denen sich andere Geräte befinden, die viel Wärme freisetzen. 12. Bei der Auswechslung von Einzelteilen bitte ausschließlich original OLIMpIA SpLENDID-Ersatzteile verwenden. 13. WICHTIG! Um jeglichem Stromschlagrisiko vorzubeugen, muss der Stecker vor jedem Reinigungs- bzw. Wartungseingriff am Gerät aus der Steckdose gezogen ausgeschaltet werden.
  • Seite 122 15. Bei Regen wird empfohlen, die Stromversorgung: zu trennen, um etwaige Blitzschäden zu vermeiden. 16. Bei längerem Nichtgebrauch des Geräts oder wenn sich im klimatisierten Raum niemand aufhält wird es zur Vermeidung etwaiger Unfälle empfohlen, die Stromversorgung zu trennen. 17. Zur Reinigung des Geräts weder flüssige oder korrosive Reiniger verwenden; kein Wasser oder andere Flüssigkeiten auf das Gerät spritzen, da diese die Kunststoffkomponenten beschädigen oder gar Stromschläge verursachen können.
  • Seite 123: Anmerkungen Zu Fluorierten Gasen

    31. Lüften Sie den Raum gut, wenn Sie das Gerät zusammen mit einem Ofen usw. benutzen. 32. Setzen Sie das Klimagerät nicht für andere als für die vorgesehenen Verwendungszwecke ein. 33. Die personen, die an den Kühlkreises arbeiten bzw. Eingriffe vornehmen müssen in Besitz einer entsprechenden Zertifizierung einer akkreditierten prüfstelle sein, die ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäß einer spezifischen, in der Branche bewährten Prüfung belegt.
  • Seite 124 2. Sämtliches für die Wartung zuständige personal, sowie die personen, die im umgebenden Bereich arbeiten, müssen über die Art der Arbeit unterrichtet sein, die ausgeführt werden soll. 3. Der Bereich MUSS mit einem entsprechenden Kältemitteldetektor vor und während der Arbeit überprüft werden, sodass der Techniker über die potentiell brennbaren Atmosphären informiert ist.
  • Seite 125 • Keine Elektrobauteile Spannung führen und dass die Kabel nicht freilegen, während man das System füllt, rückgewinnt oder spült; • Die Erdung durchgängig ist. 13. Sämtliche elektrischen Versorgungen müssen vom Gerät getrennt sein, an dem man arbeitet. Falls es unbedingt nötig ist, dass das Gerät mit Strom versorgt wird, ist ein stets in Betrieb befindlicher Leckagemelder am kritischsten punkt zu platzieren.
  • Seite 126: Bestimmungs-Gemässe Verwendung

    22. Vor der Vornahme der Befüllung, ist das System der Druckprüfung mit OFN zu unterziehen und nach der Füllung, jedoch vor der Inbetriebnahme, der Dichtigkeitsprüfung. Es ist erforderlich, vor Verlassen der Arbeitsstelle eine weiter Dichtigkeitsprüfung vorzunehmen. 23. Das rückgewonnene Kältemittel ist dem Zulieferer des Kältemittels im entsprechenden Rückgewinnungszylinder zurückzugeben, wobei das entsprechende Abfall-Überführungs-protokoll erstellt wird.
  • Seite 127: Beschreibung Des Geräts

    Transport mit einem Hubwagen können bei der Inneneinheit bis zu drei Verpackungen gestapelt werden, die Außeneinheit ist einzeln zu befördern. Vor dem Beginn mit der Montage ist sicherzustellen, dass alle Teile griffbereit sind. A. Gerät UNICO Air R32 G. Innenflansch (2 Stk.) T1. Fernbedienung* H.
  • Seite 128: Beschreibung Der Gerätebauteile

    Betriebsanleitung enthaltenen Anweisungen strikt zu befolgen. Die Missachtung der genannten Vorschriften kann zu Betriebsstörungen des Geräts führen, wobei die Firma OLIMPIA SPLENDID keine Garantie und für et- waige Schäden an Personen, Tieren oder Sachen keinerlei Haftung übernimmt.
  • Seite 129: Abmessungen Und Eigenschaften Des Raums, In Dem Das Klimagerät Installiert Wird

    2.2 - ABMESSUNGEN UND EIGENSCHAFTEN DES RAUMS, IN DEM DAS KLIMAGERÄT INSTALLIERT WIRD • Vor der Installation des Klimagerätes ist eine Berechnung der benötigten Kühlleistung für den Sommer (für den Winter nur bei Modellen, die mit einer Wärmepumpe ausgestattet sind) bezüglich des betref- fenden Raums durchzuführen. • Je genauer diese Berechnung ist, desto effizienter ist die Arbeitsweise des Gerätes. • Für die Durchführung der Berechnungen ist Bezug auf die geltenden Vorschriften zu nehmen. • Im Falle von besonders komplexen Installationen ist es empfehlenswert, sich an kompetente Fachkräfte (Wärmetechniker) zu wenden. •...
  • Seite 130: Montage Der Lüftungsleitungen

    Nach der Erstellung der beiden Bohrungen ist zu überprüfen, ob die Außen- luftansaugung und die Rückführung der Luft nach außen nicht durch blattreiche Pflanzen, Fassadenverkleidungen, Fensterläden o.ä. behindert wird. 2.4 - MONTAGE DER LÜFTUNGSLEITUNGEN Die höchstzulässige Länge der Rohre beträgt 1 m; diese müssen innen glattwandig sein und es dürfen keine Kurven ausgeführt werden.
  • Seite 131: Ausführung Des Kondenswasserabflaufs

    Eine genaue Prüfung der Merkmale und der Beschaffenheit der Wand vornehmen, um gegebenen- falls spezifische Dübel für besondere Umstände zu wählen. Der Hersteller kann nicht haftbar gemacht werden für eventuelle Unterbewertungen der strukturellen Beschaffenheit der vom Installateur vorgesehenen Verankerung. Bitte führen Sie diesen Eingriff daher mit höchster Vorsicht durch, da dieser bei fehlerhafter Ausführung zu schwersten Schäden an Personen und Gegenständen führen kann.
  • Seite 132: Montage Der Luftleitkanäle Und Außenroste

    2.4.3 - Montage der Luftleitkanäle und Außenroste • Nach der Vornahme der Bohrungen (mittels Kernbohrgerät), in diese die mit der Klimaanlage gelieferte Kunststofffolie (H) einlegen (Abb. 11). Von Blatt (H) ein 130 mm langer Streifen an der Längsseite abschneiden (Abb. 11). Die Bögen müssen 65 mm kürzer als die Wand sein. • Stecken Sie die Kunststofffolie (H) zusammen und führen Sie sie in die Öffnung. Achten Sie dabei auf die Nahtstelle, welche stets nach oben gerichtet sein muss (Abb.11).
  • Seite 133: Elektrischer Anschluss

    • Für den elektrischen Anschluss und die Befestigung der Kondenswasserablaufleitung ist das Gerät mittels eines Holzscheites o. ä. in einem entsprechenden Abstand von der Wand zu halten (siehe Abb. 24). • Nach Beenden dieser Arbeitsgänge ist zu überprüfen, dass sich hinter der Rückwand des Gerä- tes, vor allem im Bereich der Luftein- und -austrittsleitungen, keine Schlitze gebildet haben (die als Isolierung dienende Dichtung muss gut an der Wand anliegen).
  • Seite 134: Umstellung Von Truhen- Auf Wandgerät

    2.5 - UMSTELLUNG VON TRUHEN- AUF WANDGERÄT Das Gerät kann sowohl am unteren Teil der Wand (nahe des Fußbodens) als am oberen Teil der Wand (nahe der Decke) installiert werden. Je nach Installation (in Decken- oder in Bodennähe), ist es ausreichend, die elektronische Konfigurierung zu ändern, um die Öffnungswinkel der Luftaustrittsklappe zu optimieren. 2.5.1 - Elektronik-Konfigurierung für untere oder obere Wandins- tallation Wie folgt, vorgehen (siehe Abb.
  • Seite 135: Beschreibung Der Anzeigekonsole

    Das Gerät darf nicht in Räumen installiert werden, in denen sich explosive Gase bilden oder in denen Feuchtigkeits- und Temperaturwerte, die die in der Instal- lationsanleitung angegebenen Grenzwerte überschreiten, vorhanden sind. 3.2 - BESCHREIBUNG DER ANZEIGEKONSOLE Im oberen rechten Teil des Geräts befinden sich Tasten und Led, deren Funktionensind beschrieben im Absatz (4.3.3). 3.3 - BENUTZUNG DER FERNBEDIENUNG Mit der mit dem Klimagerät mitgelieferten Fernbedienung können Sie das Gerät bequem bedienen.
  • Seite 136: Position Der Fernbedienung

    Wenn die Batterien leer sind, müssen sie jeweils paarweise ausgetauscht und den vorgese- henen Sammelbehältern zugeführt oder gemäß den örtlichen Vorschriften entsorgt werden. • Wird die Fernbedienung für ein paar Wochen oder länger nicht benutzt, nehmen Sie die Batterien heraus. Etwaige Leckagen der Batterien können die Fernbedienung beschädigen.
  • Seite 137: Beschreibung Des Displays Der Fernbedienung

    3.4.2 - Beschreibung des Displays der Fernbedienung (Abb. 40-41) Anzeige der Lüftergeschwindigkeit oder seiner automatischen Betriebsweise (AUTO) Betriebsart Heizen Betriebsart Kühlen Betriebsart Entfeuchten Funktion Luftaustausch (bei diesem Modell nicht erhältlich) Funktionsweise Nacht automatische Funktionsweise Programm 1 Programm 2 D10 Temperaturanzeige/Uhrzeit D11 Sparfunktion ECO freigegeben D12 minimale, mittlere und maximale Lüftergeschwindigkeit D13 Übertragung des Befehls in Gang...
  • Seite 138: Beschreibung Der Funktionen Der Klimananlage

    3.5 - BESCHREIBUNG DER FUNKTIONEN DER KLIMANANLAGE 3.5.1 - Allgemeine Einschaltung und Betriebssteuerung • Kann die Anlage über die Fernbedienung gesteuert werden. Zur Sendung von Befehlen an Gerät ist der vordere Teil der Fernbedienung in Richtung der Konsole des Gerätes selbst zu richten. Das Gerät gibt einen Piepton aus, wenn es einen Befehl empfängt. • Der Höchstabstand, bei dem der Empfang der Befehle möglich ist, beträgt etwa 8 m (mit vollen Akkus).
  • Seite 139: Betrieb Im Alleinigen Modus „Belüftungs

    3.5.6 - Betrieb im alleinigen Modus „Belüftungs“ • Beim Einsatz dieser Betriebsart übt das Gerät keinerlei Wirkung, weder auf die Temperatur, noch auf die Luftfeuchtigkeit im Raum, aus. • Um diese Betriebsweise zu aktivieren, mehrmals Taste B4 an der Fernsteuerung drücken, bis dort am Display das Symbol der automatischen Lüftung D1erscheint. 3.5.7 - Betrieb im alleinigen Modus „Wellness“ (Automatik) • In diesem Modus, je nach Raumtemperatur wird automatisch die Temperatur der Anlage und die Ge- schwindigkeit des Lüfterrads entsprechend der eingestellten Temperatur reguliert (mit Ausnahme des Entfeuchtungsbetriebs).
  • Seite 140: Kontrolle Der Luftstromrichtung

    3.5.9 - Kontrolle der Luftstromrichtung • Die Taste B9 auf der Fernbedienung drücken, um die ständige Schwingung der Luftaustrittsklappe (Abb. 36 - Pos. 1) zu aktivieren bzw. zu deaktivieren. • Ist die ständige Schwingung eingeschaltet, ermöglicht ein weiteres Drücken der Taste B9 die Sperre der Luftklappe, so dass die gewünschte senkrechte Stellung für den Luftfluss erhalten wird. Die Stellung der beweglichen Luftklappe darf niemals von Hand erzwungen werden. 3.5.10 - Kontrolle der Ventilatorgeschwindigkeit • Die Steuerung der Geschwindigkeit des Lüfters erfolgt mittels der Taste B5 (auf der Fernbedienung).
  • Seite 141: Einstellung Des Timers

    • Nach der zweiten Stunde werden die Einstellung der Temperatur und des Lüfters nicht weiter verändert. • Die Taste Nachtkomfort ist nicht für den Betrieb, bei dem nur entfeuchtet oder nur belüftet wird, erhältlich. • Die Taste Nachtkomfort kann jederzeit ausgeschlossen werden (im besten Fall beim Aufwachen), dazu nochmals die Taste B3 drücken. • Nun werden die Einstellungen von Temperatur und Geschwindigkeit, die vor dem Start dieser Funktion eingegeben waren, wiederhergestellt. 3.5.12 - Einstellung des Timers • Die Gerätelogik stellt dem Benutzer die Möglichkeit zur Verfügung, zwei unterschiedliche Timerprogram- me nutzen zu können (siehe Absatz 3.5.14), dank denen das Gerät zu beliebigen Uhrzeiten ein- und ausgestellt (oder umgekehrt) werden kann (es kann zum Beispiel kurz vor der vorgesehenen Heimkehr eingeschaltet werfen, sodass man eine bereits angenehme Temperatur vorfindet).
  • Seite 142 3.5.15 - Einstellung der Timerzeiten (pROGR. 1 und pROGR. 2) (T1) Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen: Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol (D8a) (Einschaltzeit des 1.
  • Seite 143 3.5.16 - Einstellung der Timerzeiten (pROGR. 1 und pROGR. 2) (T2) Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen: Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol 1 (D8) (Einschaltzeit des 1.
  • Seite 144: Aktivierung Und Deaktivierung Des Timers

    3.5.17 - Aktivierung und Deaktivierung des Timers Sind die Timer erst eingestellt, können die Timerprogramme je nach Bedarf mehr oder weniger aktiviert werden. Die Aktivierung kann eines der beiden Programme oder beide betreffen. Insbesondere, wechselt bei jedem Drücken der Taste B11 (Aktivierung der Programme) die Lage wie folgt: • Nur Aktivierung des 1. Programms. • Nur Aktivierung des 2. Programms. • Aktivierung des 1. und des 2. Programms. • Deaktivierung beider Programme. 3.5.18 - Rücksetzung aller Funktionen der Fernbedienung (nur für Fernsteuerung T1 - Abb.38) Durch Drücken der Taste B10 (RESET) werden alle Einstellungen der Fernbedienung zurückgesetzt.
  • Seite 145: Wartung Und Reinigung

    4 - WARTUNG UND REINIGUNG Vor dem Durchführen von Wartungs- und Reinigungs- maßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschaltet wurde und der Versorgungsstecker: der Anlage ausgesteckt wurde (bzw. dass der vorgeschaltete Haupttrennschalter auf „0“ OFF steht). Beim Herausnehmen der Luftfilter die Metallteile des Geräts nicht berühren.
  • Seite 146: Wartung

    4.2 - WARTUNG Wenn das Klimagerät für längere Zeit nicht genutzt werden soll, sind folgende Maßnahmen durchzuführen: a. Das Klimagerät stoppen und die Versorgung trennen. b. Die Batterien aus der Fernbedienung nehmen. Nehmen Sie diese Maßnahmen nicht eigenständig vor. 4.2.1 - programmierte wartung Das von Ihnen gekaufte Klimagerät wurde so ausgelegt, dass die Wartungseingriffe auf ein Minimum reduziert werden.
  • Seite 147: Diagnose, Alarme Und Störungen

    4.3 - DIAGNOSE, ALARME UND STÖRUNGEN 4.3.1 - Diagnose der Störungen Für den Anwender ist es sehr wichtig, eventuelle Störungen oder Funktionsanomalien in Bezug auf das Ge- rät unterscheiden zu können, die für den Normalbetrieb vorgesehen sind. Die häufigsten Störungen lassen sich darüber hinaus leicht einfache Maßnahmen des Benutzer selbst beheben (siehe Abschnitt: Störungen und Behelfe).
  • Seite 148: Alarme Anzeigetafel

    LED D LED B LED C LED A Tabelle „TAB1“ LED D LED C LED B LED A BESCHREIBUNG Grün Gelb Grün Meldung Maschine in stand-by Meldung Maschine in Funktion Meldung Timer läuft, Maschine wartet Meldung Timer läuft, Maschine läuft Meldung Kühlkompresser angeschaltet Meldung Notwendigkeit, den Luftfilter zu reinigen.
  • Seite 149: Störungen Und Abhilfen

    4.3.5 - Störungen und Abhilfen Störung Ursache Maßnahme Das Gerät startet nicht Stromausfall Warten, bis die Stromversorgung wiederhergestellt ist. Das Gerät wurde vom Stromnetz Sicherstellen, dass der Stecker in die getrennt. Netzsteckdose gesteckt ist. Die Sicherung ist durchgebrannt Die Sicherung ersetzen oder den oder der Leistungsschalter ist ein- Leistungsschalter wieder herstellen.
  • Seite 150: Technische Daten

    5 - TECHNISCHE DATEN Die technischen Daten entnehmen Sie dem am Gerät angebrachten Typenschild. • Versorgungsspannung • Max. Leistungsaufnahme • Max. Stromaufnahme • Kühlleistung • Kältegas • Schutzart der Gehäuse • Max. Betriebsdruck • Das Gerät ist luftdicht verschlossen. Enthält fluoriertes Gas R32 mit Treibhauseffekt UNICO Air INVERTER 20SF-20Hp EVA • Abmessungen (Breite x Höhe x Tiefe) ......
