MatriX Strahlungsbrenner, Typ VMIII (170
Montage von Komponenten

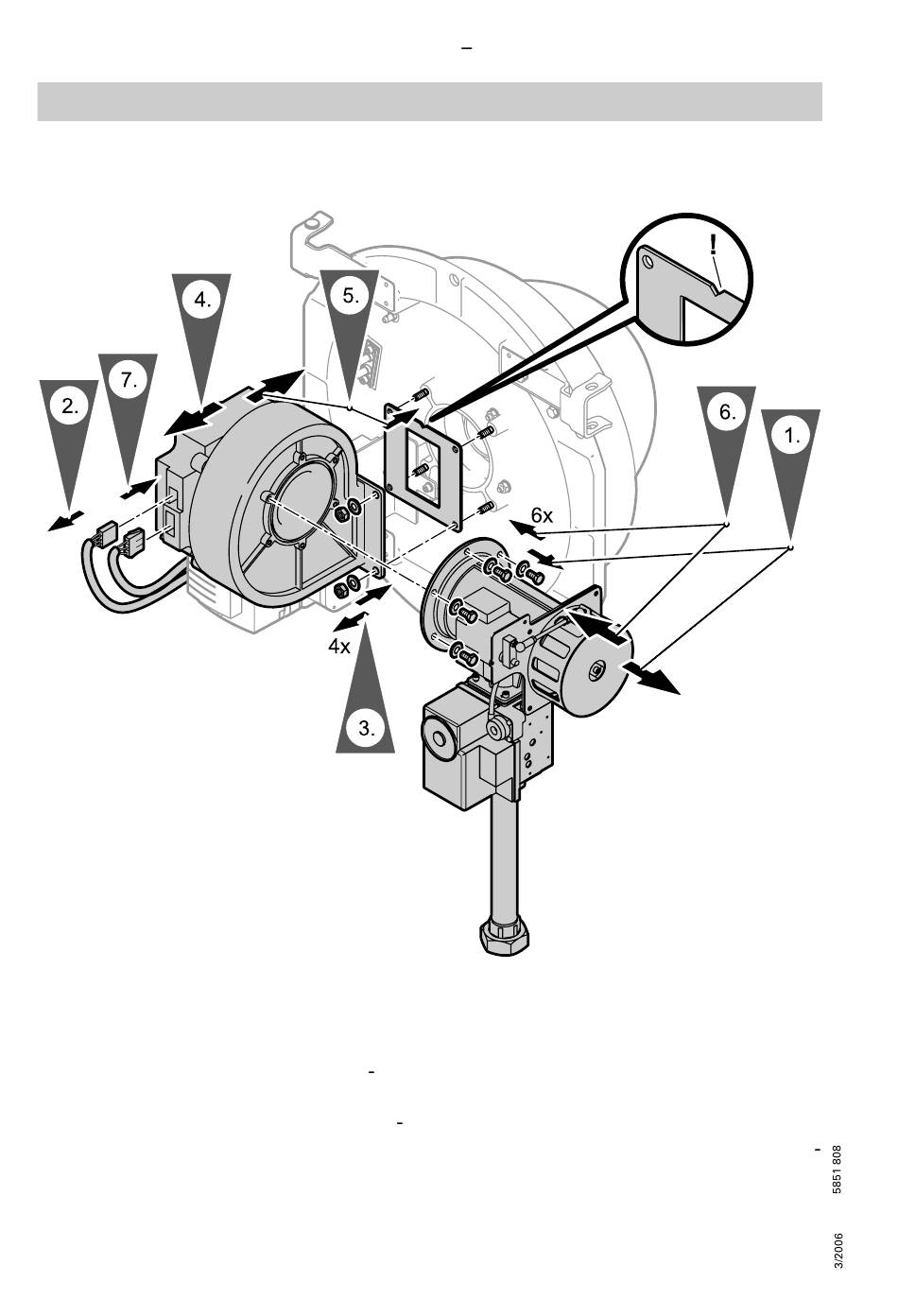

Gebläse
Ausbau
1. Sechs Schrauben am Venturi−Rohr
herausdrehen und das Venturi−
Rohr mit der angebauten Kom
binationsarmatur abnehmen.
2. Beide Stecker vom Gebläse abzie
hen.
3. Sechskantmuttern von den vier
Stehbolzen abschrauben.
4. Gebläse abnehmen.
Reg 4.9−40
285 kW)
Einbau
5. Neues Gebläse mit Dichtung
anbauen.
Hinweis
Bei Montage die Dichtung mit der
Kerbe nach oben einbauen.
6. Venturi−Rohr mit angebauter Kom
binationsarmatur mit sechs
Schrauben am Gebläse anbauen.
7. Die beiden Stecker am Gebläse
aufstecken.
