Inhaltszusammenfassung für Viessmann VITOCELL 100-W CUGA
Seite 1

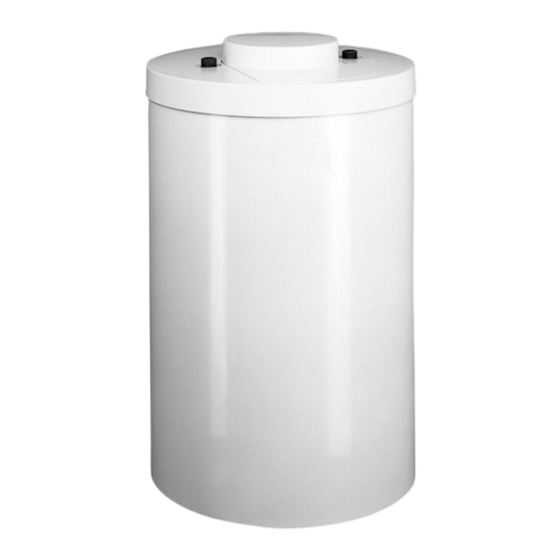

VIESMANN Montageanleitung für die Fachkraft Vitocell 100-W Typ CUGA, CUGA-A Innenbeheizter Speicher-Wassererwärmer 120 und 150 l VITOCELL 100-W Nach Montage entsorgen! 5548 325 1/2015...
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte.
Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Zusätzliche Informationen, nicht sicher- heitsrelevant Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß...
Montagevorbereitung Anschlüsse Ansicht von oben Vorderansicht Abb.1 Abb.2 Speichervorlauf Besichtigungs- und Reinigungsöffnung Warmwasser Magnesiumanode mit Masseleitung Kaltwasser Anschluss Temperaturfühler für Thermometer Zirkulation Tauchhülse für Speichertemperaturregelung Speicherrücklauf Entleerung Hinweise zur Aufstellung Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten.
Speichertemperatursensor, Anodenanschluss Abb.3 Magnesiumanode Masseleitung 2. Sensorleitung rechts herum am Speicherrücklauf 5. Speichertemperatursensor bis zum Anschlag in die vorbei zur Tauchhülse führen. Tauchhülse einführen. 4. Hinweis 6. Sensorleitung mit Zugentlastungshülse arretieren. Sensor nicht mit Isolierband umwickeln.
Speicher-Wassererwärmer aufstellen 1. Thermometerleitung durch die Nut der Flanschdäm- mung führen. 2. Falls kein Thermometer vorhanden ist, beiliegen- den Stopfen in die Öffnung der Abdeckhaube ste- cken. 3. Thermometerfühler bis zum Anschlag in den Klemmbügel schieben. Montageanleitung Verkleidung der Verbindungs- leitungen Abb.4 Typenschild...
Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Anschluss die DIN 1988 Zulässige Temperatur 95 °C und die DIN 4753 beachten. 10 bar Entleerungshahn am Entleerungsanschluss eindich- ■ Zulässiger Betriebsdruck (1 MPa) ten und Funktion prüfen. 16 bar ■ Alle Rohrleitungen mit lösbaren Verbindungen Prüfdruck (1,6 MPa) anschließen.
Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsventils darf nicht Das Sicherheitsventil soll über der Oberkante des verschlossen werden. Austretendes Wasser muss Speicher-Wassererwärmers montiert werden. gefahrlos und sichtbar in eine Entwässerungseinrich- tung abgeleitet werden. In der Nähe der Ausblaselei- tung des Sicherheitsventils, zweckmäßig am Sicher- heitsventil selbst, ist ein Schild anzubringen mit der Aufschrift: „Während der Beheizung kann aus Sicher- heitsgründen Wasser aus der Ausblaseleitung austre-...
Technische Daten Inhalt Herstell-Nr. 7202949 7369388 7202950 7369390 DIN-Register-Nr. 9W245/11-13 MC/E Bereitschaftswärmeaufwand kWh/24 h 0,75 1,21 0,84 Normkennwert nach DIN EN 12897 : 2006 bei 45 K Temp.-Differenz Abmessungen Länge Breite Höhe Gewicht Anschlüsse (Außengewinde) Heizwasservor- und -rücklauf Warm- und Kaltwasser ¾...
