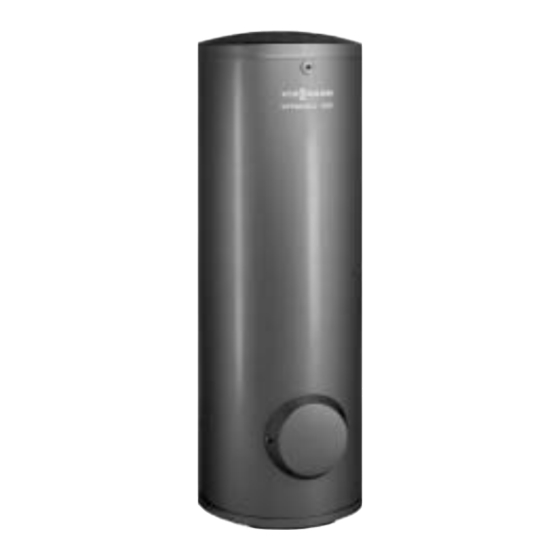

- Seite 1 Montageanleitung für die Fachkraft Vitocell−V 100 Typ CVA, 160 bis 500 Liter Innenbeheizter Speicher−Wassererwärmer VITOCELL−V 100 Vitocell−V 100 Vitocell−V 100 bis 200 Liter Speicherinhalt ab 300 Liter Speicherinhalt 5851 197 8/2002...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitshinweise in Verbindung mit Wärmeerzeugern siehe separate Montageanleitung. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand− der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder−... - Seite 3 Speicher−Wassererwärmer aufstellen und ausrichten ¨ Sicherheitshinweis! Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum auf stellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrie ben wird, bei Frostgefahr entleert werden. H Zur Bedienung des Temperaturreg lers (falls vorhanden) ausreichen den Abstand zur Wand vorsehen.
-
Seite 4: Mehrzellige Speicherbatterie Vorbereiten
Mehrzellige Speicherbatterie vorbereiten Abmessungen der Anschlüsse von Viessmann Sammelleitungen (Zubehör) Inhalt der Speicherzelle Liter Anzahl der Speicherzellen Anschlüsse Heizwasservor und rücklauf Kaltwasser, Warmwasser R (A. Gew.) 1¼ 1¼ 1½ Zirkulation R (A. Gew.) H Temperaturregler in die letzte Spei cherzelle vom Heizwasservorlauf aus gesehen einbauen (siehe Abbildung). -
Seite 5: Potenzialausgleich Anschließen
Potenzialausgleich anschließen c Den Potenzialausgleich nach den Potenzialausgleich nach den techni schen Anschlussbedingungen (TAB) technischen Vorschriften des ört des örtlichen Energieversorungs− lichen EWs und den SEV Bestim unternehmens und den VDE Bestim mungen ausführen. mungen ausführen. Blende anbauen ab 300 Liter Speicherinhalt... - Seite 6 Speichertemperatursensor und Thermometer einbauen (Zubehör bis 200 Liter Inhalt) Hinweise! H Speichertemperatursensor % liegt in der Verpackung der Regelung. H Sensor außen an der Andrückfeder der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorn mit der Feder abschließt. H Sensor nicht mit Isolierband umwickeln.
-
Seite 7: Anodenanschluss Prüfen
Anodenanschluss prüfen A Magnesiumanode B Masseleitung An der Magnesiumanode prüfen, ob die Masseleitung angeschlossen ist. Heizwasserseitig anschließen Hinweise! H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Temperaturregler und Sicherheitstemperaturbegrenzer so einstellen, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht über schreitet. - Seite 8 Heizwasserseitig anschließen (Fortsetzung) Einzelne Speicherbatterie mit Speicherzelle Viessmann Sammelleitung Zul. Heizwasser Vorlauftemp. 160 ºC 120 ºC 160 ºC Zul. Betriebsüberdruck 25 bar 18 bar 16 bar H heizwasserseitig 10 bar 10 bar 10 bar H trinkwasserseitig Prüfüberdruck 32,5 bar H heizwasserseitig...
-
Seite 9: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Zirkulationsleitung mit Umwälzpumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Öffnungen mit Rotgusskappen verschließen. AV DFR MA EV AV AV EV TF DMV AV... - Seite 10 Trinkwasserseitig anschließen (Fortsetzung) Hinweise zum Sicherheitsventil Die Anlage muss zum Schutz vor Verengungen in der Leitung zwi Überdruck mit einem bauteilgeprüf schen Sicherheitsventil und Spei ten Membran Sicherheitsventil aus cher Wassererwärmer sind unzuläs gerüstet werden. sig. Die Ausblaseleitung des Zul. Betriebsüberdruck: 10 bar. Sicherheitsventils darf nicht ver Der Anschluss Durchmesser des schlossen werden.
-
Seite 11: Zirkulationsleitung Bei Speicherbatterien
Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung bei Speicherbatterien Hinweis! Speicherbatterien immer mit angeschlossener Zirkulation installieren. Anschluss der Zirkulationsleitung beim Zusammenschluss mehrerer Spei cherzellen in Verbindung mit Heizkesseln oder Fernheizungen ohne heizwas serseitige Rücklauftemperaturbegrenzung und einer Zirkulationsleitung Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe WW Warmwasser... - Seite 12 Zirkulationsleitungen Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe WW Warmwasser Inbetriebnahme Inbetriebnahme des Spei cher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
