Danfoss AK-PC 572 Installation Seite 9

HAUPTMODUL
AO -analoger Ausgang, 3 Stück AO1, AO3, AO4
Müssen verwendet werden, wenn Frequenzumrichter oder EC-
Motoren eingesetzt werden.
Schließen Sie 24 V an N und L (separate Versorgungsspannung)
an. Vermeiden Sie einen Erdschlussstrom.
- Verwenden Sie doppelt isolierte Transformatoren. Die sekundäre
Seite darf nicht geerdet werden.
0-10 Volt erhalten Sie von den Klemmen Com-AO1, N-AO3 und
N-AO4.
ACHTEN SIE AUF DIE POLARITÄT von N.
(AO3 und AO4 sind galvanisch getrennt, AO1 nicht).
AI - analoge Eingänge

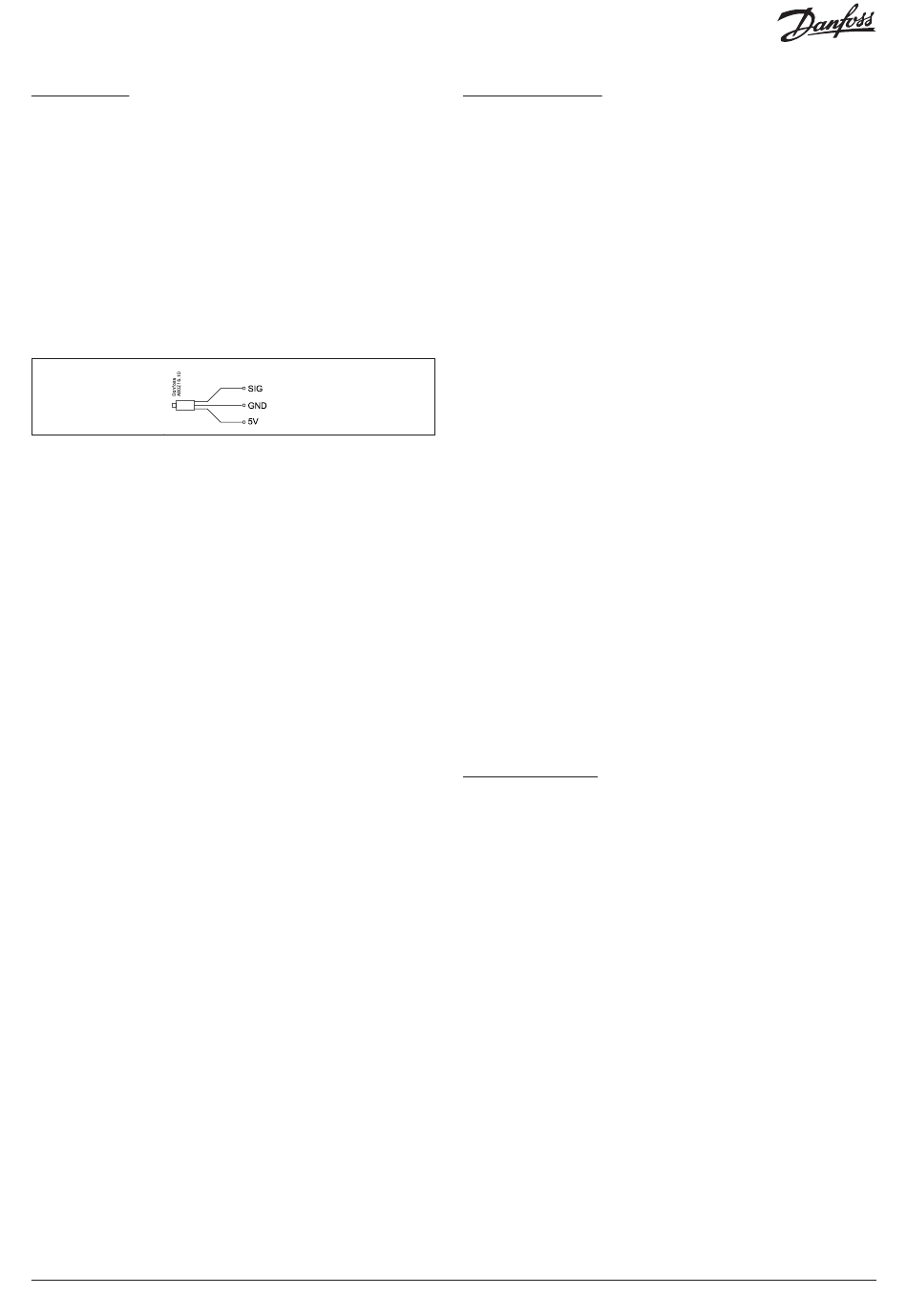

Druckmessumformer, 4 Stück AI1 – AI4
AKS 32R /
AKS 2050 /
MBS 8250
Temperaturfühler, 4 Stück AI5 – AI8
• Pt 1000 Ohm, AKS 11 oder AKS 21.
DI - digitale Schalteingänge, 8 Stück DI1 – DI8
Der Anschluss kann als Ausschalt- oder Unterbrechungsfunktion
erfolgen. Wählen Sie während der Konfiguration, was aktiviert
wird.
(DI3 kann als Eingang AUX1 verwendet werden, aber nur bei
Regelung mit 2 MT-Verdichtern).
Spannungsversorgung
24 V Wechsel- oder Gleichspannung Klasse II ist erforderlich.
AK-PC 572 17 VA
EKE 1P 20 VA
CANBUS
CKommunikation zum Hochdruckmodul und Empfängermodul
„L" an „L" und „H"an „H"
Zwischen „H" und „R" muss eine Brücke angeschlossen werden.
Sluit af op de AK-PC met een weerstand van 120 ohm.
Bij montage van een externe display moet de afsluiting ook bij de
display gebeuren. Zie de volgende pagina.
Belangrijk!
Om communicatie met de uitbreidingsmodules tot stand te
brengen moet u de aanbevolen procedure volgen. Zie de
volgende pagina.
MODBUS
Das Datenübertragungskabel ist unbedingt korrekt anzuschli-
eßen. Siehe separate dokumentation Nr. RC8AC...
Denken Sie an die Terminierung an den Terminierungspunkten.
DO - digitale Ausgänge, 8 Stück DO1-DO8
DO5 und DO6 sind Halbleiterrelais. Die Ausgänge werden für den
Anschluss eines Bitzer CRII verwendet. Wenn kein Bitzer CRII ange-
schlossen wird, kann der Ausgang DO6 für die Aktivierung eines
Ölventils verwendet werden.
Die Relais wurden auf vorgegebene Werte heruntergeregelt.
Das Alarmrelais wird im normalen Betrieb aktiviert und fällt bei
Alarmen und ungenügender Spannungsversorgung des Reglers ab.
(DO3 kann als Ausgang AUX1 verwendet werden, aber nur bei
Regelung mit 2 MT-Verdichtern).
© Danfoss | DCS (vt) | 2019.12
10 – 90% ratiometric
HOCHDRUCKMODUL
Versorgungsspannung zum Hochdruckmodul
Die Versorgungsspannung kann vom Hauptmodul genommen
werden.
Batterie
Achten Sie darauf, dass das Ventil schließt, sobald keine Spannung
anliegt.
Schrittmotorventil
FX Ventiltyp CCMT.
Anschluss:
A1 5: WEISS
A2 6: SCHWARZ
B1 7: Rot
B2 8: GRÜN
CANBUS
Datenübertragung zum Hauptmodul.
Fühlereingänge
• Pt 1000 Ohm, AKS 11 oder AKS 21.
Kontakt Eingang AUX 2
Signal von Ölstand
oder Eingang für Lüfteralarm oder anderen Alarm.
Relaisausgang AUX 2
Aktivierung der Enthitzung oder Heißgasentladung.
MODBUS
Datacommunicatie met andere apparaten.
Het is belangrijk dat de datacommunicatiekabel correct is
aangesloten.
Zie de aparte documentatie met nummer RC8AC...
Vergeet de afsluiting bij de afsluitpunten niet.
Gebruik een afgeschermde kabel met getwiste aderparen, maar
verbind de afscherming niet met de EKE 1P.
EMPFÄNGERMODUL
Versorgungsspannung zum Hochdruckmodul
Die Versorgungsspannung kann vom Hauptmodul genommen
werden.
Batterie
Achten Sie darauf, dass das Ventil schließt, sobald keine Spannung
anliegt.
Schrittmotorventil
FX Ventiltyp CCMT.
Anschluss:
A1 5: WEISS
A2 6: SCHWARZ
B1 7: Rot
B2 8: GRÜN
CANBUS
Datenübertragung zum Hauptmodul.
Dieser Abschnitt muss mit einem 120-Ohm-Widerstand
abgeschlossen werden.
Kontakt Eingang AUX 3
Signal von Wärmerückgewinnung
oder Eingang für Lüfteralarm oder anderen Alarm.
Relaisausgang AUX 3
Aktivierung der Wärmerückgewinnung
oder Ausgang AUX 3 für Enthitzung oder Heißgasentladung.
AN29572719924701-000201 | 9
