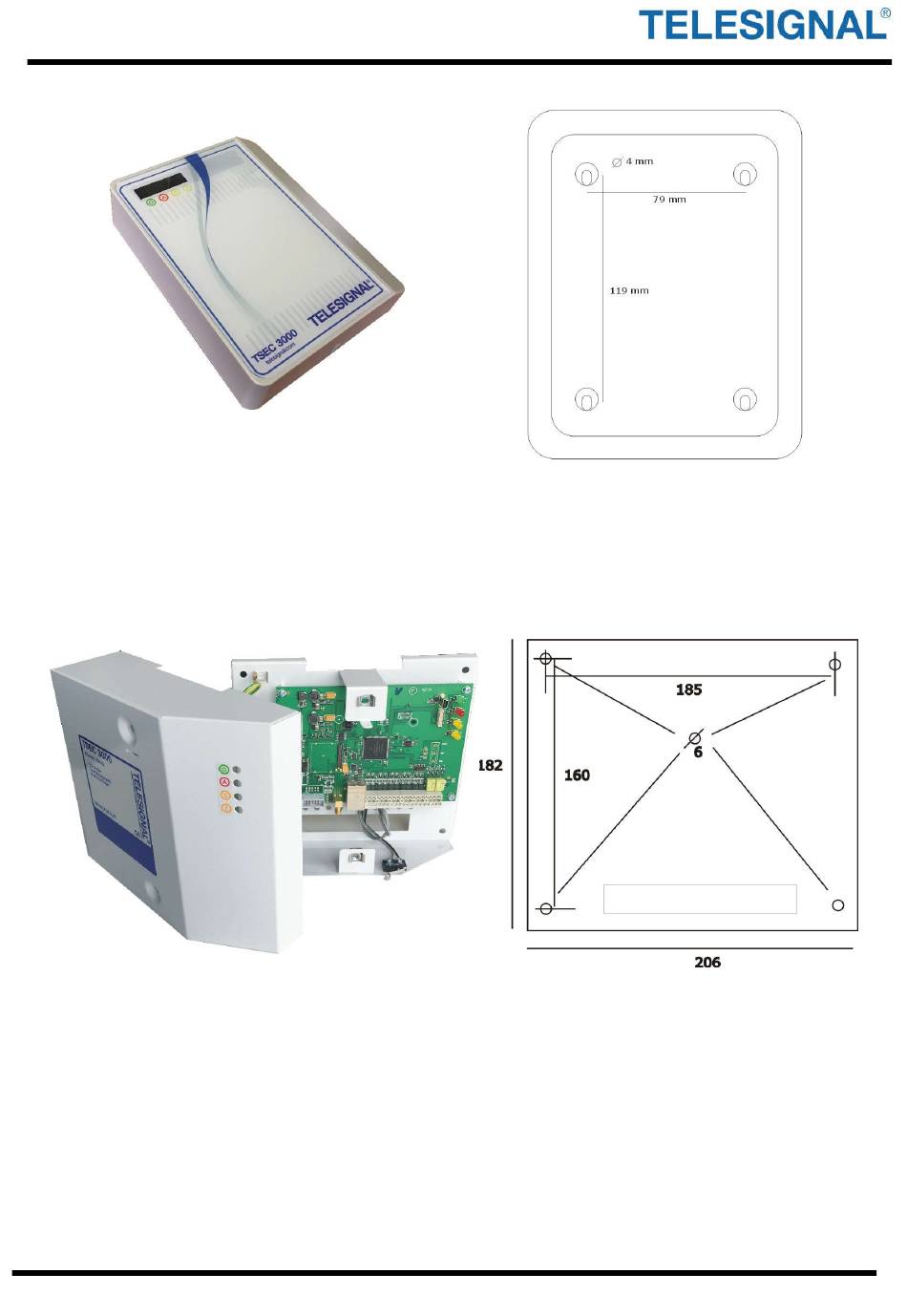

Metallgehäuse:
Das Gehäuse ist versehen mit 4 M6 Montage Löcher. Den Deckel entfernen durch lösen der zwei M5
Deckelschrauben und nach links schieben und Rechtsseitig anheben. Linksseitig dafür ein Raum von
40mm freihalten. Die oberste Deckelschraube hat eine Versiegelungsmöglichkeit.
Metallgehäuse: 182 x 206 x 65 mm
5.1.2
C Variante
Das Gehäuse ist versehen mit 4 M6 Montage Löcher. Den Deckel entfernen durch lösen der zwei M5
Deckelschrauben und nach links schieben und Rechtsseitig anheben. Linksseitig dafür ein Raum von
40mm freihalten. Die oberste Deckelschraube hat eine Versiegelungsmöglichkeit.
C Gehäuse: 290 x 260 x 100 mm
TSEC 3000 V1.05 DE
Seite. 6
