Überwachte Linien Hauptplatine
Digitale Linien Hauptplatine
Erweiterungskarte x
System
Legende:
11.3 Diagnose Ausgänge

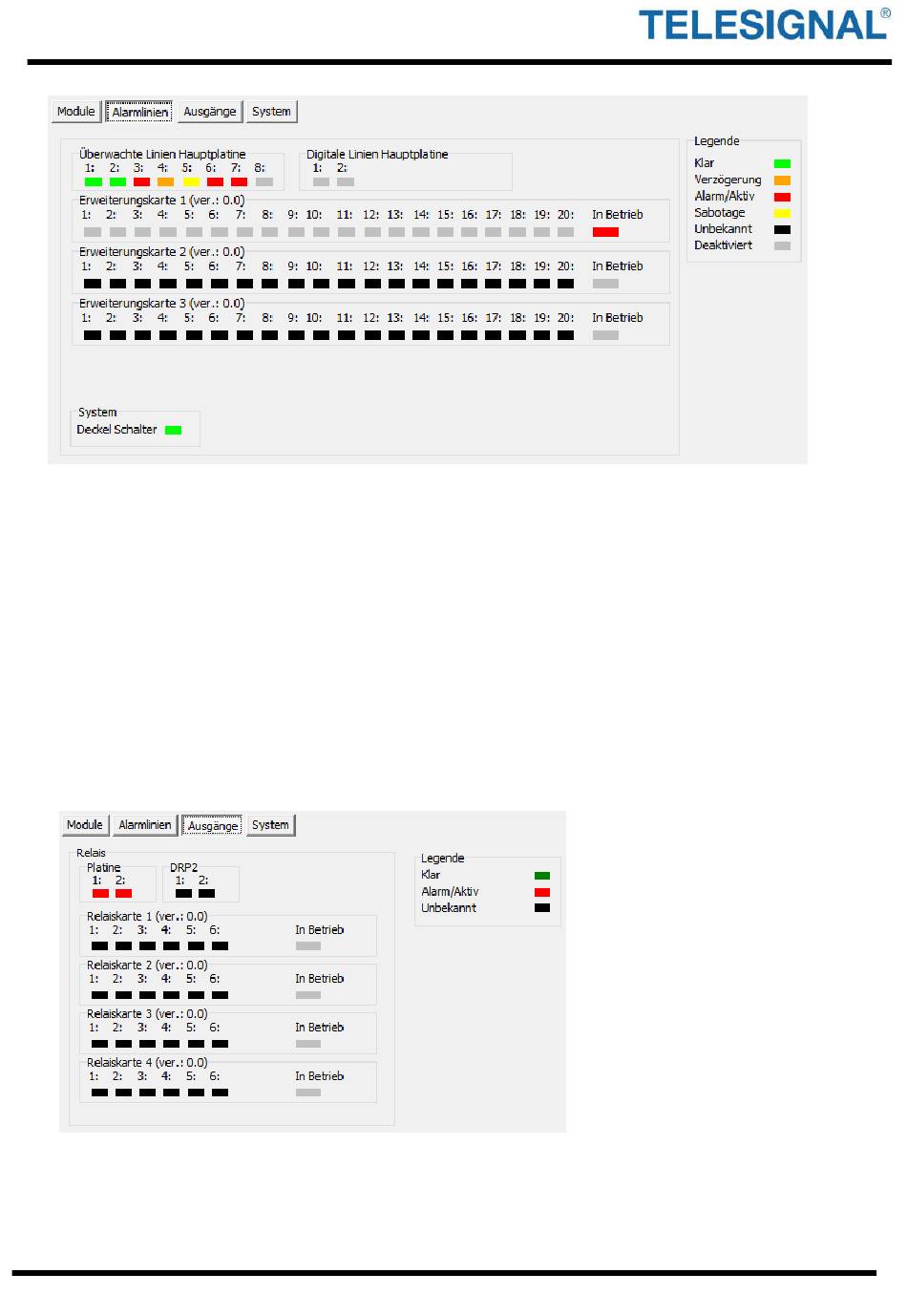

Mittels der Registerkarte Ausgänge kann der Status der Relais ausgelesen werden. In dieser
Beschreibung werden nur die Diagnose von beiden Relais von der Hauptplatine erklärt:
Relais:
Platine:
1
2
TSEC 3000 V1.05 DE
8 Alarmeingänge A1-A8 von der TSEC 3000 Hauptplatine
2 Aux Eingänge D1, D2 von der TSEC 3000 Hauptplatine
20 Alarmeingänge A1-A20 von der Erweiterungskarte 1,2 und 3
Deckelschalter (Sabotage) von der Hauptplatine
Grün:
Eingang in Rückstellung
Orange:
In Verzögerungszeit
Rot:
Aktiv für Alarm oder Störung
Gelb:
Sabotage (für Doppel Wiederstand überwachte Eingänge)
Schwarz:
Unbekannt, nicht konfiguriert
Grau:
Eingang ist deaktiviert
OUT1
Status Relais 1, Standard Übertragungsfehler
OUT2
Status Relais 2, Standard VdS / EN54-21 Störung Funktion
