Verzögerung in Stunden, Minuten und Sekunden. Wenn der Eingang innerhalb
der eingestellte Verzögerungszeit wieder in normalen Zustand gerät gibt es
keine Meldung.
Reihenfolge: Bestellung der Meldungen wie bestimmt in Registerkarte
Meldungen bei Reihenfolge. Für die Aktivierung der Up / Download Verbindung
gibt es eine spezielle Reihenfolge in das Up / Download Menü.
Alarm: Meldung Menü wenn Eingang aktiviert ist. Für die Aktivierung der Up /
Download Verbindung gibt es eine spezielle Meldung unter „Start Up / Download
Panel"
Rückstellung: Meldung Menü wenn der Eingang wieder in normalen Zustand
hergestellt ist. Bei NO wird dieser Meldung nicht gesendet.
Bereich: Der Teilbereich wohin der Eingang seine Meldung sendet.
Text: Freies Textfeld
Eingänge „Alarm" und „Wiederhergestellt".
benutzen. Keine Lese- oder Internationale Zeichen benutzen.
Unten im Schirm wird das gewählte Protokoll Kodierung(en) der Meldung von der Linie gezeigt.

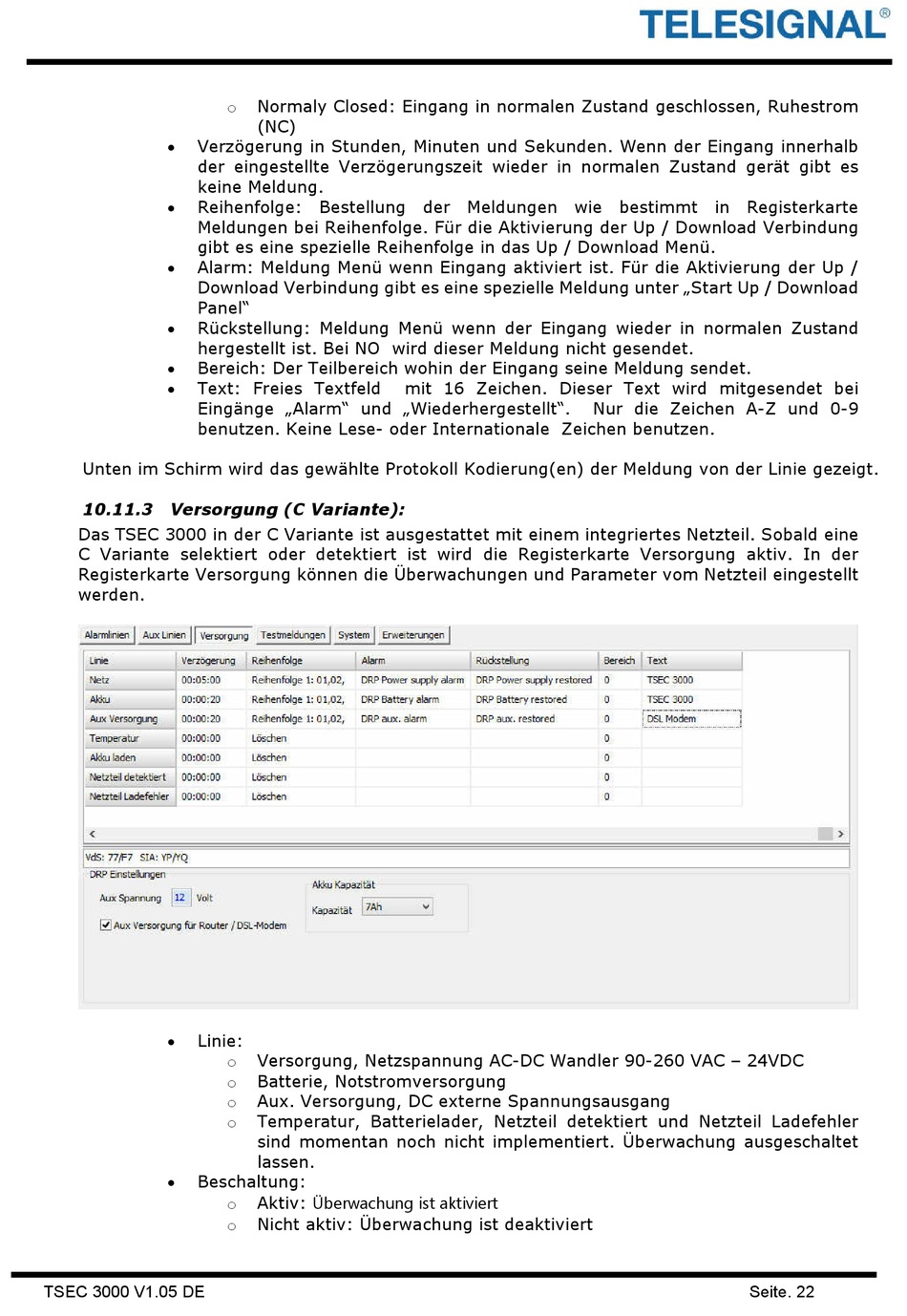

10.11.3 Versorgung (C Variante):
Das TSEC 3000 in der C Variante ist ausgestattet mit einem integriertes Netzteil. Sobald eine
C Variante selektiert oder detektiert ist wird die Registerkarte Versorgung aktiv. In der
Registerkarte Versorgung können die Überwachungen und Parameter vom Netzteil eingestellt
werden.
Linie:
Beschaltung:
TSEC 3000 V1.05 DE
Normaly Closed: Eingang in normalen Zustand geschlossen, Ruhestrom
o
(NC)
Versorgung, Netzspannung AC-DC Wandler 90-260 VAC – 24VDC
o
Batterie, Notstromversorgung
o
Aux. Versorgung, DC externe Spannungsausgang
o
Temperatur, Batterielader, Netzteil detektiert und Netzteil Ladefehler
o
sind momentan noch nicht implementiert. Überwachung ausgeschaltet
lassen.
Aktiv: Überwachung ist aktiviert
o
Nicht aktiv: Überwachung ist deaktiviert
o
mit 16 Zeichen. Dieser Text wird mitgesendet bei
Nur die Zeichen A-Z und 0-9
Seite. 22
