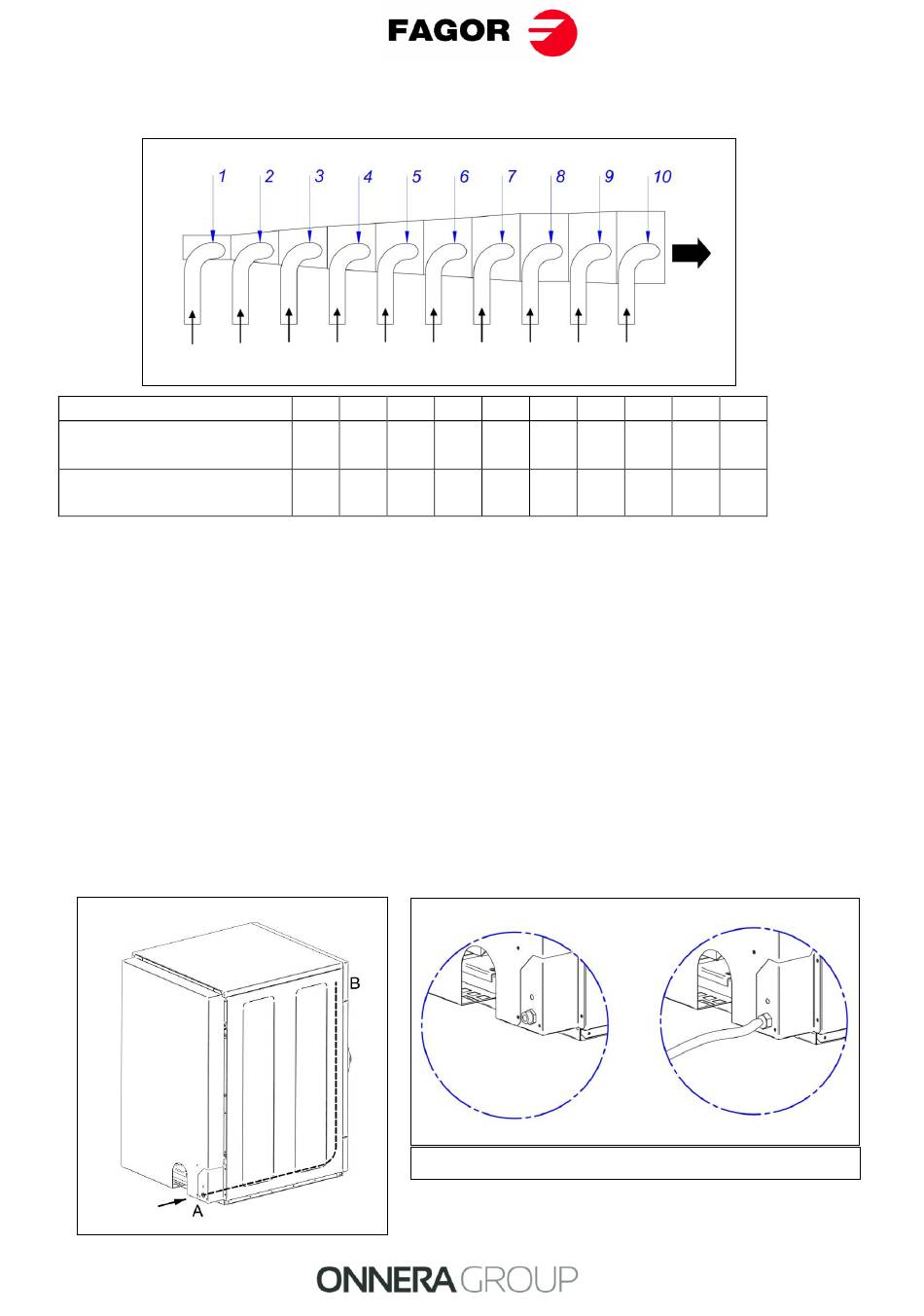

Na tabela seguinte pode ser consultado o diâmetro equivalente necessário para ligar várias máquinas
de secar a uma saída de vapores comum, assim como a área mínima de entrada de ar fresco (ver
secção 3.2.1):
Número de máquinas de secar
Diâmetro do tubo de saída
(mm)
Área mínima de entrada de ar
no local (m²)
3.4. Conexão elétrica
Certifique-se de que as características da alimentação disponível correspondem às da sua máquina de
secar, que estão indicadas na placa de identificação desta, e que a secção do cabo e as dos restantes
acessórios da linha, podem fornecer as potência necessária.
A máquina sai de fábrica preparada para 400V III + N (para diferentes tensões, ver a secção seguinte)
É OBRIGATÓRIO intercalar um interruptor magneto térmico e um diferencial entre a ligação e a rede;
a sensibilidade do diferencial deverá ser de 300mA. Uma sensibilidade superior, por exemplo 30mA,
habitual em instalações domésticas, pode provocar anomalias no funcionamento da máquina.
É imprescindível uma ligação correta à terra para garantir a segurança dos utilizadores e um
bom funcionamento.
Passar o cabo de alimentação elétrica pelo tubo corrugado que se encontra montado na máquina.
Introduzi-lo a partir da parte posterior da máquina desde o ponto "A" até chegar ao ponto "B" onde se
encontram os bornes de conexão. Para isso, é preciso primeiro desmontar o prensa-cabos tal como
vem montado de origem e montá-lo de novo tal como se indica na imagem seguinte:
1 2 3 4
100 140 175 200
0,04 0,07 0,10 0,15 0,20 0,20 0,25 0,25 0,30 0,35
5 6 7 8
225 250 280 280
ANTES
9 10
300 315
DEPOIS
