ETA Kessel
4.2.1

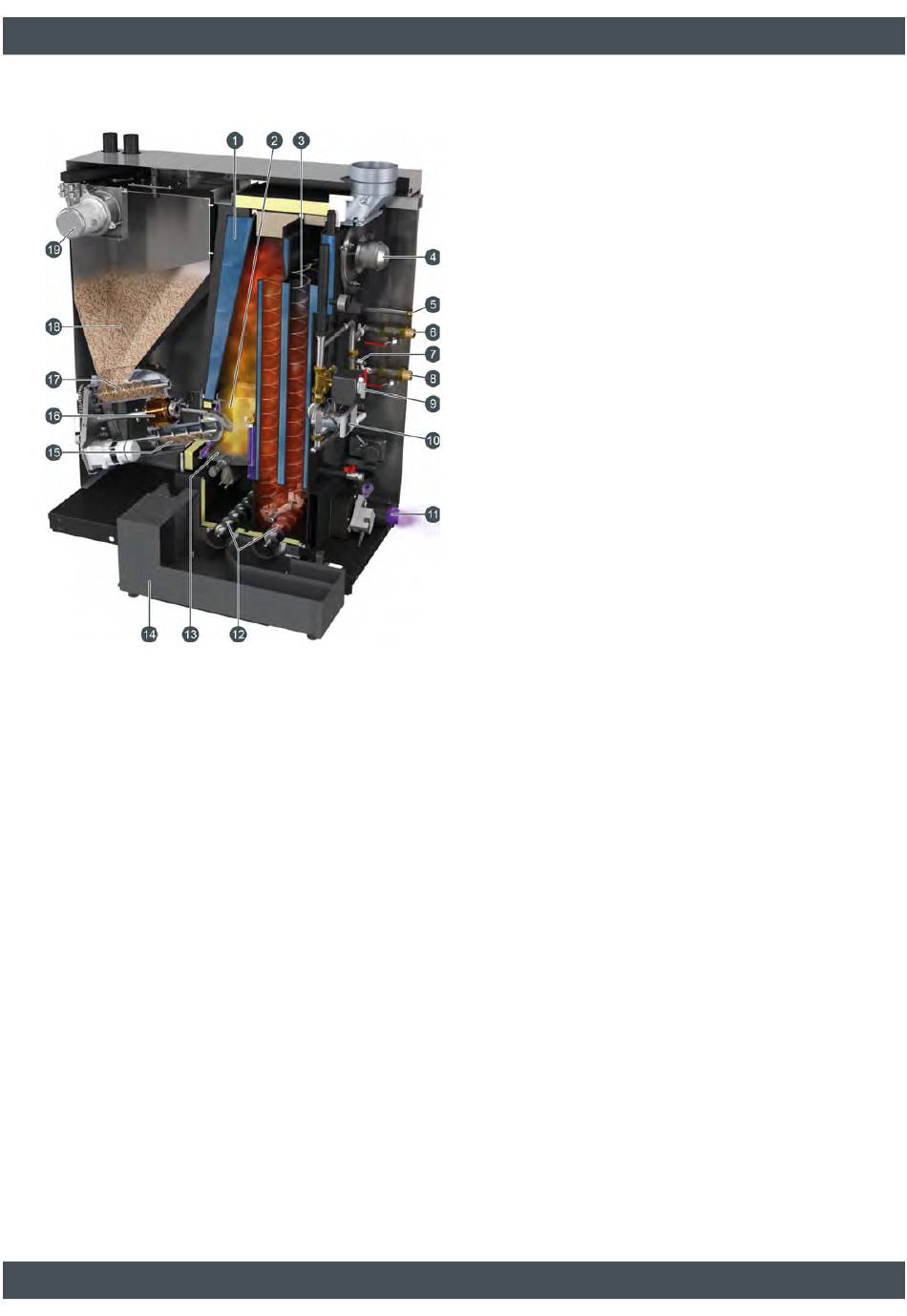

Funktion des Kessels

1 Wärmetauscher
2 heiße Edelstahlbrennkammer
3 Wirbulatoren
4 Saugzugventilator
5 Ablauf für das Sicherheitsventil
6 Vorlauf
7 Hydraulische Weiche
8 Rücklauf
9 Rücklaufmischer
10 Kesselpumpe
11 Luftanschluss für raumluftunabhängigen Betrieb
12 Ascheschnecken
13 bewegter, selbstreinigender Drehrost
14 abnehmbare Aschebox
15 Stokerschnecke
16 Zellenradschleuse
17 Dosierschnecke
18 Vorratsbehälter
19 Saugturbine für den Pelletstransport
Die Pellets werden aus dem bis zu 20 m entfernten
Lagerraum mit einer Saugturbine in den Vorratsbehäl-
ter im Kessel gesaugt. Mit der Dosierschnecke werden
die Pellets dosiert
entnommen und dadurch eine Überfüllung der Zellen-
aus dem Vorratsbehälter
radschleuse verhindert. So müssen keine Pellets
abgeschert werden. Dies schont die Dichtkanten und
ermöglicht einen leisen Betrieb. Die Zellenradschleuse
schottet den Vorratsbehälter
Feuerraum ab, es kann zu keinem Rückbrand in den
Vorratsbehälter kommen. Die Stokerschnecke schiebt
die Pellets in den Feuerraum.
Die Pellets werden auf dem bewegten Drehrost
verbrannt. In den Feuerpausen erfolgt eine automati-
sche Reinigung. Der Rost wird gegen einen Kamm
gedreht um die Luftspalte zu reinigen. Bei einem
Neustart werden die Pellets mit einem keramischen
Glühkörper entzündet. Unter dem Rost und dem Wär-
metauscher fördern zwei Ascheschnecken die Asche
in eine abnehmbare Aschebox.
In einer ungekühlten, heißen Brennkammer aus
Edelstahl erfolgt ein heißer, vollständiger Ausbrand,
bevor die Heizgase im Wärmetauscher die Wärme an
das Heizungswasser abgeben. Durch die Bewegung
der Wirbulatoren werden alle Wärmetauscherzüge
täglich automatisch gereinigt.
Für den Betrieb des Kessels mit einem Pufferspeicher,
ist die Rücklaufanhebung bereits integriert. Ebenso
sind Kesselpumpe, Sicherheitsventil, eine Druckmes-
sung mit Überwachung und eine Entlüftung im Kessel-
vorlauf eingebaut.
Die Lambdasonde garantiert in Verbindung mit dem
drehzahlgeregelten Saugzugventilator einen hohen
Wirkungsgrad. Mit einer temperaturbeständigen Zu-
luftleitung kann der Kessel raumluftunabhängig
betrieben werden.
