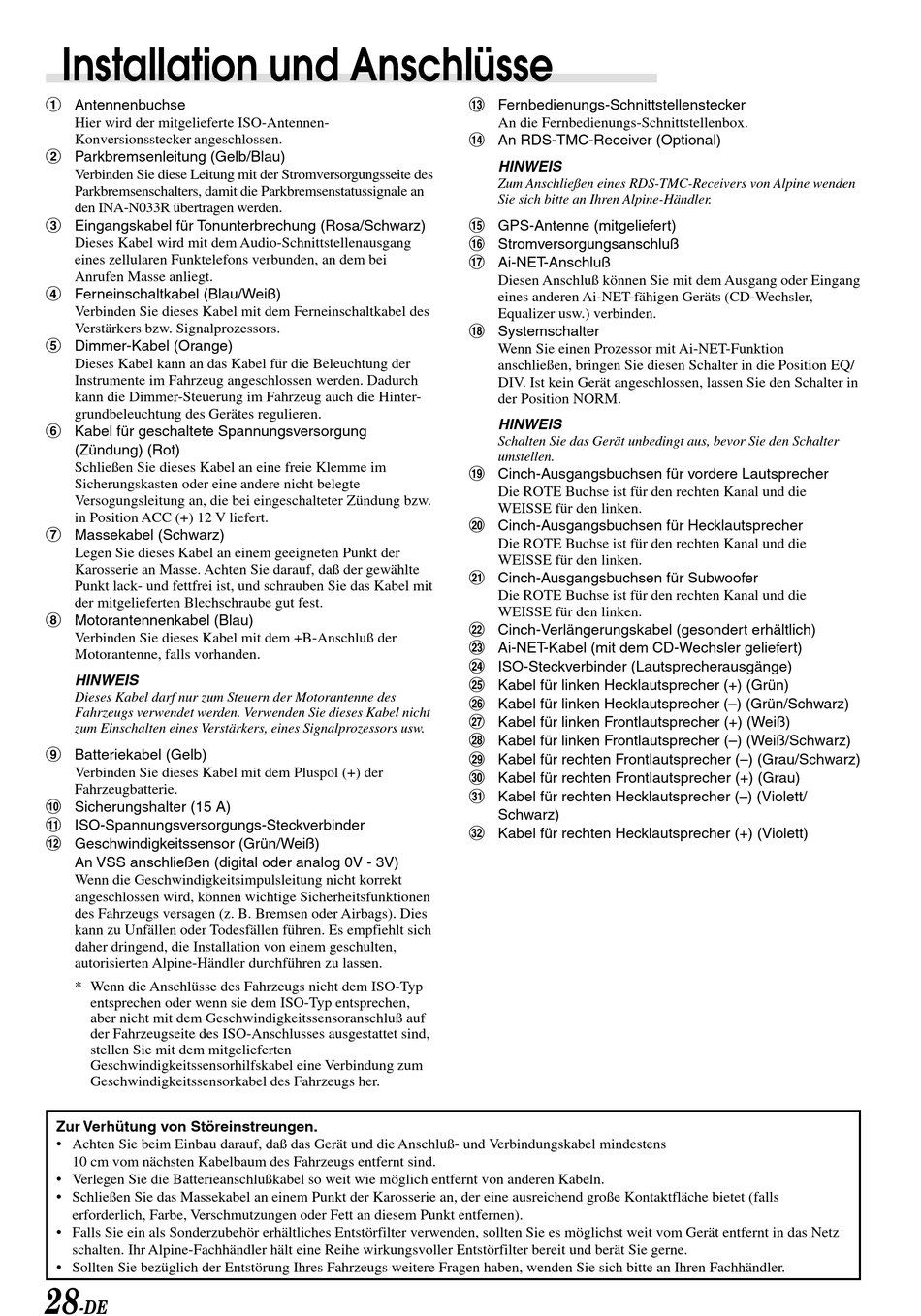

Installation und Anschlüsse
1 Antennenbuchse
Hier wird der mitgelieferte ISO-Antennen-
Konversionsstecker angeschlossen.
2 Parkbremsenleitung (Gelb/Blau)
Verbinden Sie diese Leitung mit der Stromversorgungsseite des
Parkbremsenschalters, damit die Parkbremsenstatussignale an
den INA-N033R übertragen werden.
3 Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang
eines zellularen Funktelefons verbunden, an dem bei
Anrufen Masse anliegt.
4 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
5 Dimmer-Kabel (Orange)
Dieses Kabel kann an das Kabel für die Beleuchtung der
Instrumente im Fahrzeug angeschlossen werden. Dadurch
kann die Dimmer-Steuerung im Fahrzeug auch die Hinter-
grundbeleuchtung des Gerätes regulieren.
6 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter Zündung bzw.
in Position ACC (+) 12 V liefert.
7 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, daß der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit
der mitgelieferten Blechschraube gut fest.
8 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluß der
Motorantenne, falls vorhanden.
HINWEIS
Dieses Kabel darf nur zum Steuern der Motorantenne des
Fahrzeugs verwendet werden. Verwenden Sie dieses Kabel nicht
zum Einschalten eines Verstärkers, eines Signalprozessors usw.
9 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
! Sicherungshalter (15 A)
" ISO-Spannungsversorgungs-Steckverbinder
# Geschwindigkeitssensor (Grün/Weiß)
An VSS anschließen (digital oder analog 0V - 3V)
Wenn die Geschwindigkeitsimpulsleitung nicht korrekt
angeschlossen wird, können wichtige Sicherheitsfunktionen
des Fahrzeugs versagen (z. B. Bremsen oder Airbags). Dies
kann zu Unfällen oder Todesfällen führen. Es empfiehlt sich
daher dringend, die Installation von einem geschulten,
autorisierten Alpine-Händler durchführen zu lassen.
* Wenn die Anschlüsse des Fahrzeugs nicht dem ISO-Typ
entsprechen oder wenn sie dem ISO-Typ entsprechen,
aber nicht mit dem Geschwindigkeitssensoranschluß auf
der Fahrzeugseite des ISO-Anschlusses ausgestattet sind,
stellen Sie mit dem mitgelieferten
Geschwindigkeitssensorhilfskabel eine Verbindung zum
Geschwindigkeitssensorkabel des Fahrzeugs her.
Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, daß das Gerät und die Anschluß- und Verbindungskabel mindestens
10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlußkabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls
erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
28
-DE
$ Fernbedienungs-Schnittstellenstecker
An die Fernbedienungs-Schnittstellenbox.
% An RDS-TMC-Receiver (Optional)
HINWEIS
Zum Anschließen eines RDS-TMC-Receivers von Alpine wenden
Sie sich bitte an Ihren Alpine-Händler.
& GPS-Antenne (mitgeliefert)
( Stromversorgungsanschluß
) Ai-NET-Anschluß
Diesen Anschluß können Sie mit dem Ausgang oder Eingang
eines anderen Ai-NET-fähigen Geräts (CD-Wechsler,
Equalizer usw.) verbinden.
~ Systemschalter
Wenn Sie einen Prozessor mit Ai-NET-Funktion
anschließen, bringen Sie diesen Schalter in die Position EQ/
DIV. Ist kein Gerät angeschlossen, lassen Sie den Schalter in
der Position NORM.
HINWEIS
Schalten Sie das Gerät unbedingt aus, bevor Sie den Schalter
umstellen.
+ Cinch-Ausgangsbuchsen für vordere Lautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
, Cinch-Ausgangsbuchsen für Hecklautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
- Cinch-Ausgangsbuchsen für Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
. Cinch-Verlängerungskabel (gesondert erhältlich)
/ Ai-NET-Kabel (mit dem CD-Wechsler geliefert)
: ISO-Steckverbinder (Lautsprecherausgänge)
; Kabel für linken Hecklautsprecher (+) (Grün)
< Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
= Kabel für linken Frontlautsprecher (+) (Weiß)
> Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
? Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
@ Kabel für rechten Frontlautsprecher (+) (Grau)
[ Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
\ Kabel für rechten Hecklautsprecher (+) (Violett)
