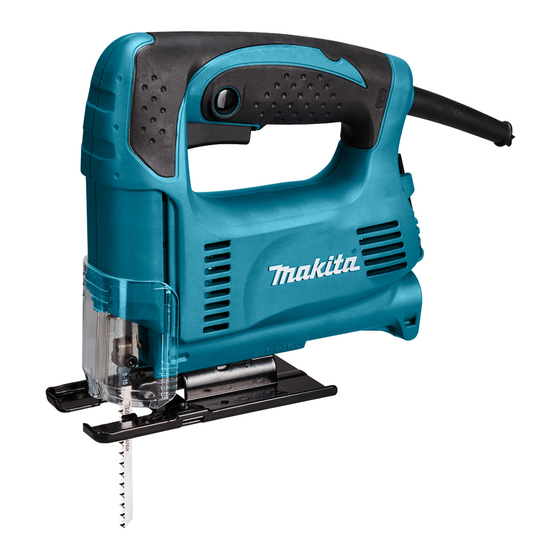

Makita 4326 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Elektrowerkzeuge
  5. 4326
  6. Betriebsanleitung

Makita 4326 Betriebsanleitung
