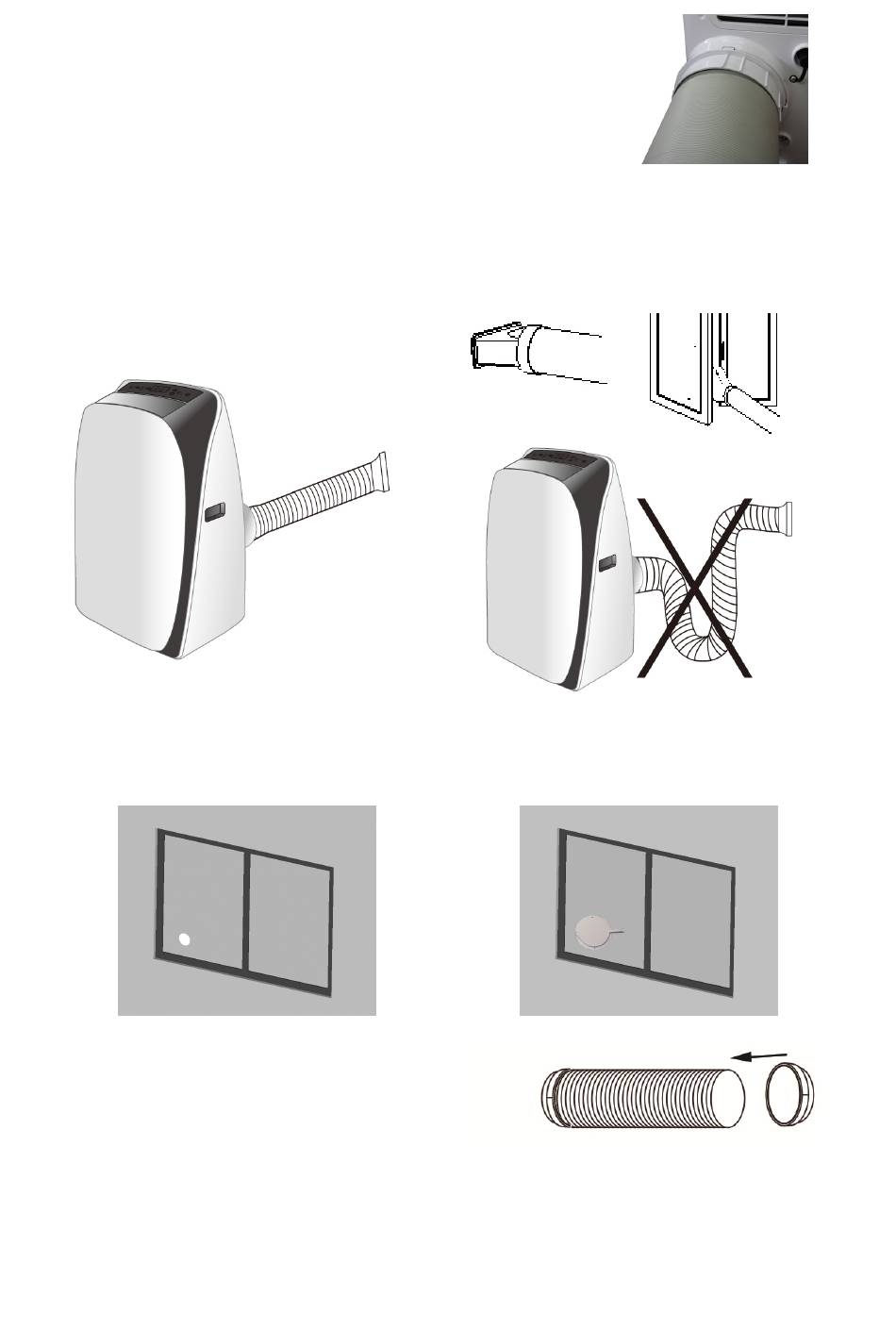

3. Collegare alla parte finale del tubo flessibile il
raccordo terminale per finestra (2).
Il tubo dello scarico può essere compresso a 45 mm
minimo e esteso a 1500 mm massimo. E' meglio
tenere il condotto al minimo.
UTILIZZO CON KIT OBLO'
1. Praticare un foro del diametro di circa 133 mm
sul vetro della finestra.
3. Inserire il raccordo circolare per kit oblò nel tubo
flessibile retrattile e inserire il tubo flessibile
retrattile con raccordo circolare nell'oblò privo del
tappo.
V 02/16
4. Aprire la finestra e bloccare uno dei battenti con la
maniglia.
Appoggiare il raccordo terminale al battente fisso,
accostare l'altro battente della finestra.
5. Evitare curve troppo strette o pieghe del tubo
flessibile.
2. Inserire l'oblò nella finestra.
4. Inserire il raccordo circolare sul tubo flessibile.
