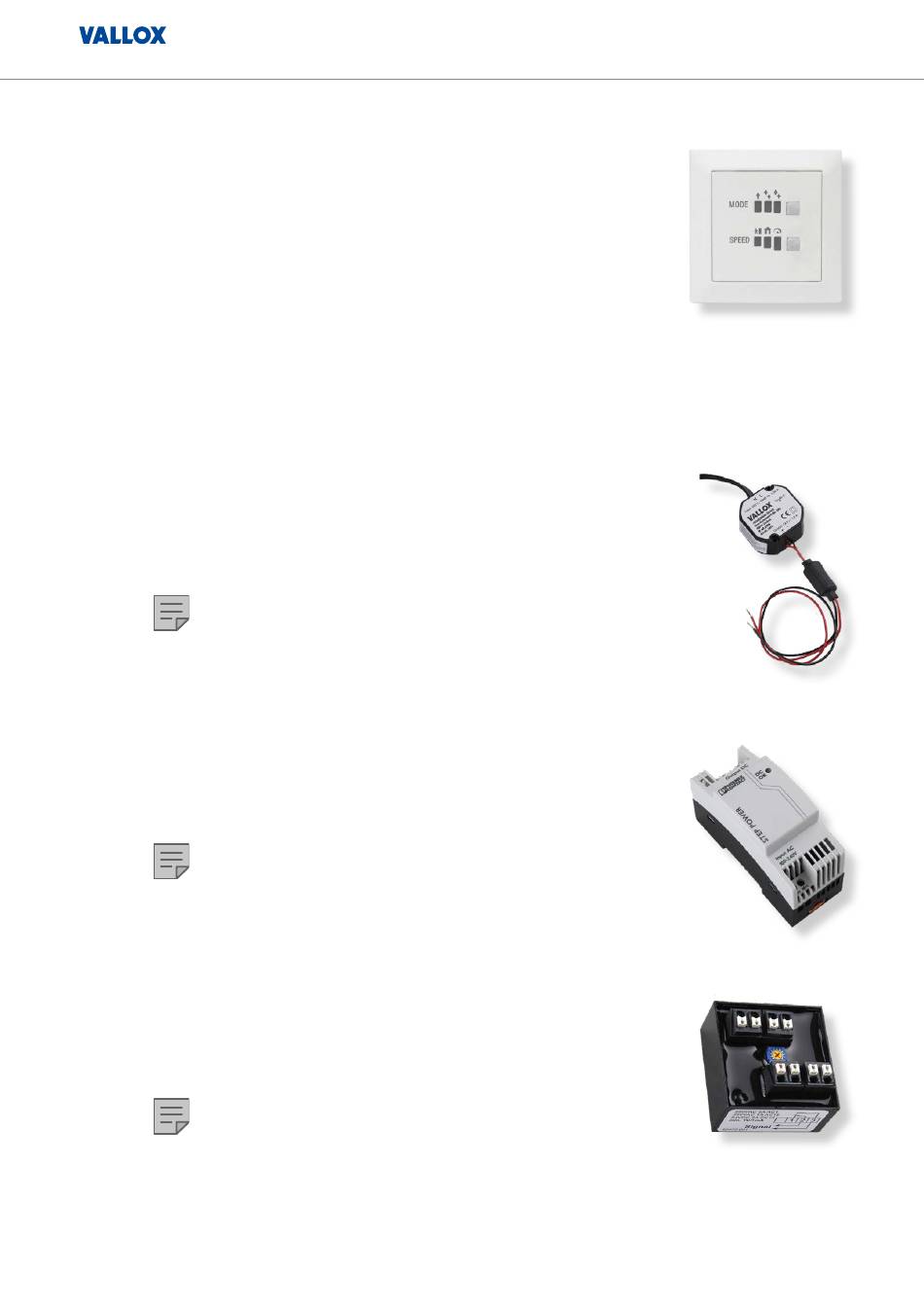

2.1.1
Bedienelement B 44 BE
Taste SPEED für 3 Lüftungsstufen und Abschaltung:
Intensivlüftung,
„
Anwesend
„
Abwesend
„
Aus
„
Taste MODE für 3 Betriebsarten:
Normalbetrieb – reversibel mit Wärmerückgewinnung (WRG).
„
Querlüftung ohne WRG
„
Zuluftbetrieb ohne WRG
„
LEDs zeigen die aktive Betriebsart, die Lüftungsstufe, den Filterwechsel oder den Programmiermodus an.
Das Bedienelement wird standardmäßig in einer Unterputzdose installiert, optional ist auch ein Aufputzgehäu-
se B 44 GAP zu erhalten.
2.1.2
Unterputz-Netzteil B 44 UPN
Das Schaltnetzteil B 44 UPN wird als Stromversorgung für den Anschluss von bis zu
sechs (6) Lüftungsgeräten B 44 verwendet. Es können auch zwei (2) Netzteile kom-
biniert werden, um z. B. bis zu acht (8) Lüftungsgeräte B 44 mit Strom zu versorgen.
Das Schaltnetzteil ist für die staubfreie Installation (IP 20) in einer Unterputzdose mit
Ø 68 mm und einer Einbautiefe von 61 mm vorgesehen. Die Unterputzdose muss
nach VDE 0606 bis 850°C feuerbeständig sein.
HINWEIS
Eine Montageanleitung ist dem Unterputz-Netzteil Vallox B 44 UPN bei-
gelegt. Beachten Sie die Montage- und Sicherheitshinweise!
Siehe Downloadbereich auf:
2.1.3
Hutschienen-Netzteil B 44 HSN
Das Schaltnetzteil B 44 HSN wird als Stromversorgung für den Anschluss von bis
zu vier (4) Lüftungsgeräten B 44 verwendet. Es können auch zwei (2) Netzteile kom-
biniert werden, um z.B. bis zu acht (8) Lüftungsgeräte B 44 mit Strom zu versorgen.
Das Schaltnetzteil ist für eine Montage auf einer Hutschiene (2 TE) vorgesehen (z. B.
in einem Schaltschrank).
HINWEIS
Eine Montageanleitung ist dem Hutschienen-Netzteil B 44 HSN beige-
legt. Beachten Sie die Montage- und Sicherheitshinweise!
Siehe Downloadbereich auf:
2.1.4
Abluftventilator-Schnittstelle B 44 AVS
Über den externen Anschluss kann die Schnittstelle für einen Abluftventilator B 44
AVS am Bedienelement angeschlossen werden. Damit kann bei Betrieb eines Ab-
luftventilators (z. B. im Badezimmer) der Luftmengenausgleich sichergestellt werden.
Es können maximal 3 Abluftventilatoren über jeweils 1 Abluftventilator-Schnittstelle
B 44 AVS am Bedienelement B 44 BE angeschlossen werden.
HINWEIS
Eine Montageanleitung ist der Abluftventilator-Schnittstelle Vallox B 44
AVS beigelegt. Beachten Sie die Montage- und Sicherheitshinweise!
Siehe Downloadbereich auf:
B 44 BE-UPN/HSN – Bedienelement und Netzteil
https://vallox.de
https://vallox.de
https://vallox.de
Betriebs- und Montageanleitung
9
