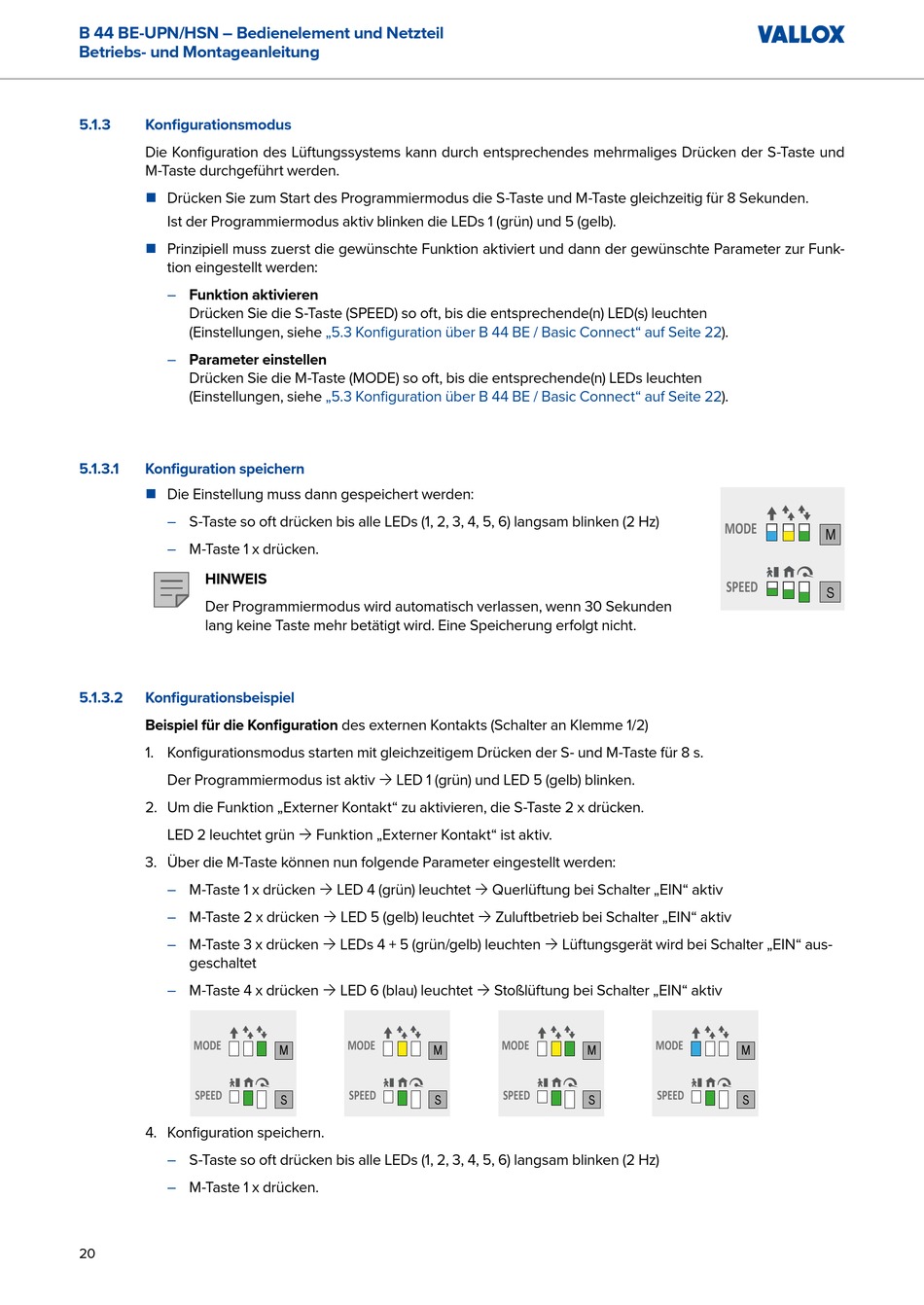

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
5.1.3
Konfigurationsmodus
Die Konfiguration des Lüftungssystems kann durch entsprechendes mehrmaliges Drücken der S-Taste und
M-Taste durchgeführt werden.
Drücken Sie zum Start des Programmiermodus die S-Taste und M-Taste gleichzeitig für 8 Sekunden.
„
Ist der Programmiermodus aktiv blinken die LEDs 1 (grün) und 5 (gelb).
Prinzipiell muss zuerst die gewünschte Funktion aktiviert und dann der gewünschte Parameter zur Funk-
„
tion eingestellt werden:
–
Funktion aktivieren
Drücken Sie die S-Taste (SPEED) so oft, bis die entsprechende(n) LED(s) leuchten
(Einstellungen, siehe
–
Parameter einstellen
Drücken Sie die M-Taste (MODE) so oft, bis die entsprechende(n) LEDs leuchten
(Einstellungen, siehe
5.1.3.1
Konfiguration speichern
Die Einstellung muss dann gespeichert werden:
„
–
S-Taste so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6) langsam blinken (2 Hz)
–
M-Taste 1 x drücken.
HINWEIS
Der Programmiermodus wird automatisch verlassen, wenn 30 Sekunden
lang keine Taste mehr betätigt wird. Eine Speicherung erfolgt nicht.
5.1.3.2
Konfigurationsbeispiel
Beispiel für die Konfiguration des externen Kontakts (Schalter an Klemme 1/2)
1. Konfigurationsmodus starten mit gleichzeitigem Drücken der S- und M-Taste für 8 s.
Der Programmiermodus ist aktiv Ò LED 1 (grün) und LED 5 (gelb) blinken.
2. Um die Funktion „Externer Kontakt" zu aktivieren, die S-Taste 2 x drücken.
LED 2 leuchtet grün Ò Funktion „Externer Kontakt" ist aktiv.
3. Über die M-Taste können nun folgende Parameter eingestellt werden:
–
M-Taste 1 x drücken Ò LED 4 (grün) leuchtet Ò Querlüftung bei Schalter „EIN" aktiv
–
M-Taste 2 x drücken Ò LED 5 (gelb) leuchtet Ò Zuluftbetrieb bei Schalter „EIN" aktiv
–
M-Taste 3 x drücken Ò LEDs 4 + 5 (grün/gelb) leuchten Ò Lüftungsgerät wird bei Schalter „EIN" aus-
geschaltet
–
M-Taste 4 x drücken Ò LED 6 (blau) leuchtet Ò Stoßlüftung bei Schalter „EIN" aktiv
MODE
SPEED
4. Konfiguration speichern.
–
S-Taste so oft drücken bis alle LEDs (1, 2, 3, 4, 5, 6) langsam blinken (2 Hz)
–
M-Taste 1 x drücken.
20
„5.3 Konfiguration über B 44 BE / Basic Connect" auf Seite
„5.3 Konfiguration über B 44 BE / Basic Connect" auf Seite
MODE
M
M
SPEED
S
S
MODE
MODE
M
SPEED
SPEED
S
22).
22).
MODE
M
SPEED
S
M
S
