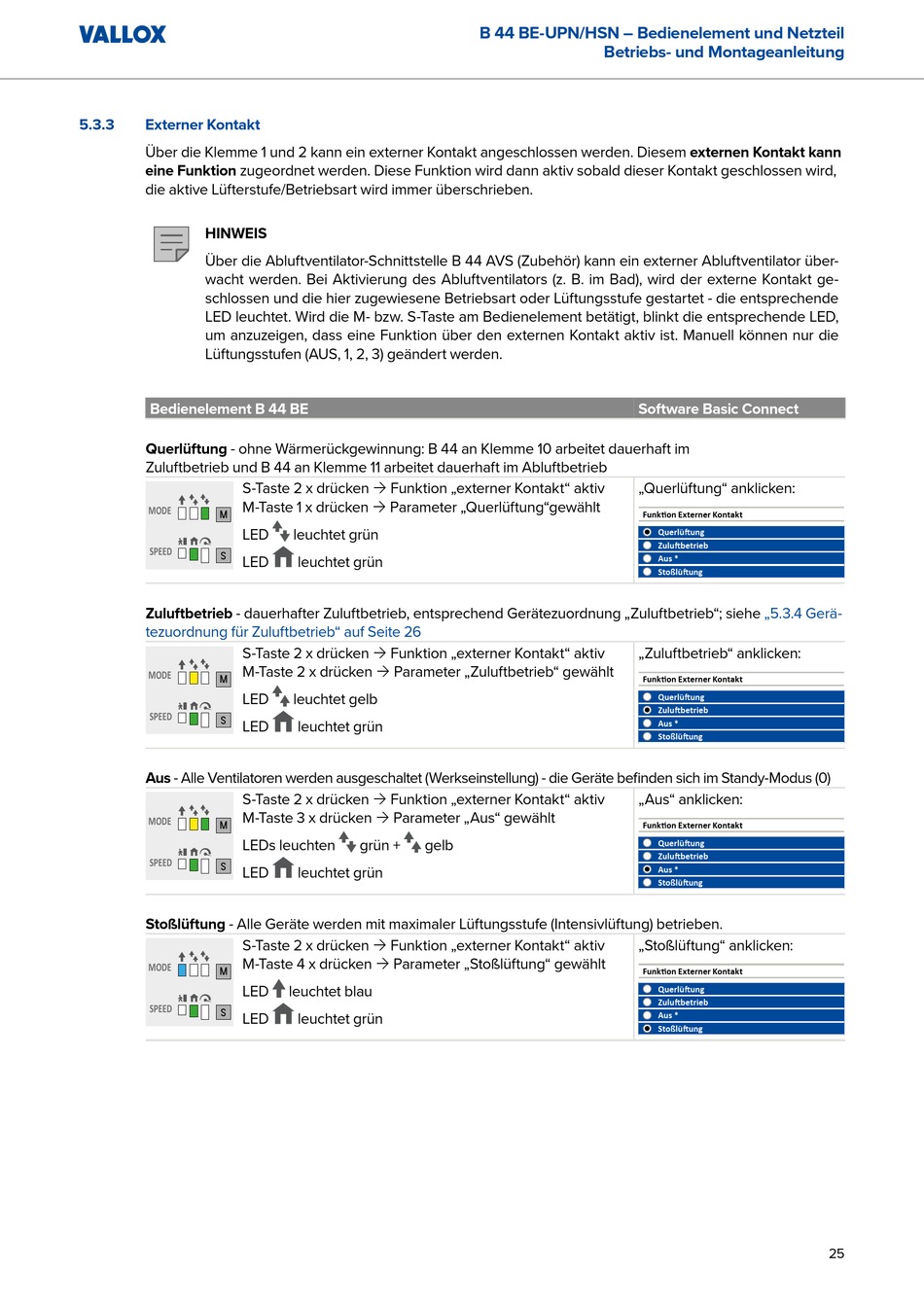

5.3.3

Externer Kontakt

Über die Klemme 1 und 2 kann ein externer Kontakt angeschlossen werden. Diesem externen Kontakt kann
eine Funktion zugeordnet werden. Diese Funktion wird dann aktiv sobald dieser Kontakt geschlossen wird,
die aktive Lüfterstufe/Betriebsart wird immer überschrieben.
HINWEIS
Über die Abluftventilator-Schnittstelle B 44 AVS (Zubehör) kann ein externer Abluftventilator über-
wacht werden. Bei Aktivierung des Abluftventilators (z. B. im Bad), wird der externe Kontakt ge-
schlossen und die hier zugewiesene Betriebsart oder Lüftungsstufe gestartet - die entsprechende
LED leuchtet. Wird die M- bzw. S-Taste am Bedienelement betätigt, blinkt die entsprechende LED,
um anzuzeigen, dass eine Funktion über den externen Kontakt aktiv ist. Manuell können nur die
Lüftungsstufen (AUS, 1, 2, 3) geändert werden.
Bedienelement B 44 BE
Querlüftung - ohne Wärmerückgewinnung: B 44 an Klemme 10 arbeitet dauerhaft im
Zuluftbetrieb und B 44 an Klemme 11 arbeitet dauerhaft im Abluftbetrieb
S-Taste 2 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 1 x drücken Ò Parameter „Querlüftung"gewählt
MODE
M
LED
SPEED
S
LED
Zuluftbetrieb - dauerhafter Zuluftbetrieb, entsprechend Gerätezuordnung „Zuluftbetrieb"; siehe
tezuordnung für Zuluftbetrieb" auf Seite 26
S-Taste 2 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 2 x drücken Ò Parameter „Zuluftbetrieb" gewählt
MODE
M
LED
SPEED
S
LED
Aus - Alle Ventilatoren werden ausgeschaltet (Werkseinstellung) - die Geräte befinden sich im Standy-Modus (0)
S-Taste 2 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 3 x drücken Ò Parameter „Aus" gewählt
MODE
M
LEDs leuchten
SPEED
S
LED
Stoßlüftung - Alle Geräte werden mit maximaler Lüftungsstufe (Intensivlüftung) betrieben.
S-Taste 2 x drücken Ò Funktion „externer Kontakt" aktiv
M-Taste 4 x drücken Ò Parameter „Stoßlüftung" gewählt
MODE
M
LED
SPEED
S
LED
leuchtet grün
leuchtet grün
leuchtet gelb
leuchtet grün
grün + gelb
leuchtet grün
leuchtet blau
leuchtet grün
B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
Software Basic Connect
„Querlüftung" anklicken:
Funktion Externer Kontakt
„Zuluftbetrieb" anklicken:
Funktion Externer Kontakt
„Aus" anklicken:
Funktion Externer Kontakt
„Stoßlüftung" anklicken:
Funktion Externer Kontakt
Querlüftung
Zuluftbetrieb
Aus *
Stoßlüftung
„5.3.4 Gerä-
Querlüftung
Zuluftbetrieb
Aus *
Stoßlüftung
Querlüftung
Zuluftbetrieb
Aus *
Stoßlüftung
Querlüftung
Zuluftbetrieb
Aus *
Stoßlüftung
25
