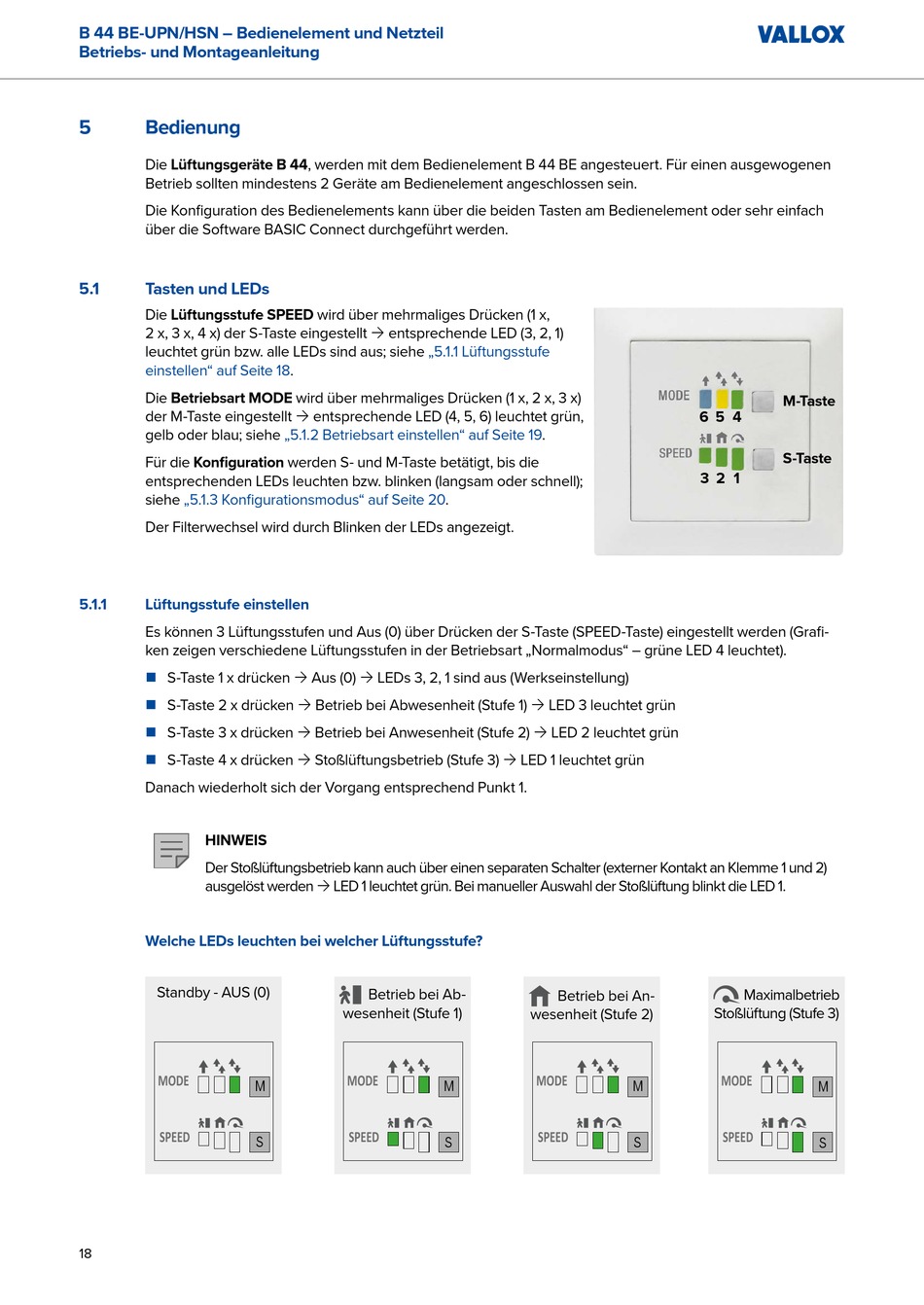

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
5
Bedienung
Die Lüftungsgeräte B 44, werden mit dem Bedienelement B 44 BE angesteuert. Für einen ausgewogenen
Betrieb sollten mindestens 2 Geräte am Bedienelement angeschlossen sein.
Die Konfiguration des Bedienelements kann über die beiden Tasten am Bedienelement oder sehr einfach
über die Software BASIC Connect durchgeführt werden.
5.1
Tasten und LEDs
Die Lüftungsstufe SPEED wird über mehrmaliges Drücken (1 x,
2 x, 3 x, 4 x) der S-Taste eingestellt Ò entsprechende LED (3, 2, 1)
leuchtet grün bzw. alle LEDs sind aus; siehe
einstellen" auf Seite
Die Betriebsart MODE wird über mehrmaliges Drücken (1 x, 2 x, 3 x)
der M-Taste eingestellt Ò entsprechende LED (4, 5, 6) leuchtet grün,
gelb oder blau; siehe
Für die Konfiguration werden S- und M-Taste betätigt, bis die
entsprechenden LEDs leuchten bzw. blinken (langsam oder schnell);
siehe
„5.1.3 Konfigurationsmodus" auf Seite
Der Filterwechsel wird durch Blinken der LEDs angezeigt.
5.1.1
Lüftungsstufe einstellen
Es können 3 Lüftungsstufen und Aus (0) über Drücken der S-Taste (SPEED-Taste) eingestellt werden (Grafi-
ken zeigen verschiedene Lüftungsstufen in der Betriebsart „Normalmodus" – grüne LED 4 leuchtet).
S-Taste 1 x drücken Ò Aus (0) Ò LEDs 3, 2, 1 sind aus (Werkseinstellung)
„
S-Taste 2 x drücken Ò Betrieb bei Abwesenheit (Stufe 1) Ò LED 3 leuchtet grün
„
S-Taste 3 x drücken Ò Betrieb bei Anwesenheit (Stufe 2) Ò LED 2 leuchtet grün
„
S-Taste 4 x drücken Ò Stoßlüftungsbetrieb (Stufe 3) Ò LED 1 leuchtet grün
„
Danach wiederholt sich der Vorgang entsprechend Punkt 1.
HINWEIS
Der Stoßlüftungsbetrieb kann auch über einen separaten Schalter (externer Kontakt an Klemme 1 und 2)
ausgelöst werden Ò LED 1 leuchtet grün. Bei manueller Auswahl der Stoßlüftung blinkt die LED 1.
Welche LEDs leuchten bei welcher Lüftungsstufe?
Standby - AUS (0)
MODE
SPEED
18
„5.1.1 Lüftungsstufe
18.
„5.1.2 Betriebsart einstellen" auf Seite
20.
Betrieb bei Ab-
wesenheit (Stufe 1)
MODE
M
SPEED
S
19.
Betrieb bei An-
wesenheit (Stufe 2)
MODE
M
SPEED
S
M-Taste
MM
6
5
4
S-Taste
3
2
1
Maximalbetrieb
Stoßlüftung (Stufe 3)
MODE
M
SPEED
S
M
S
