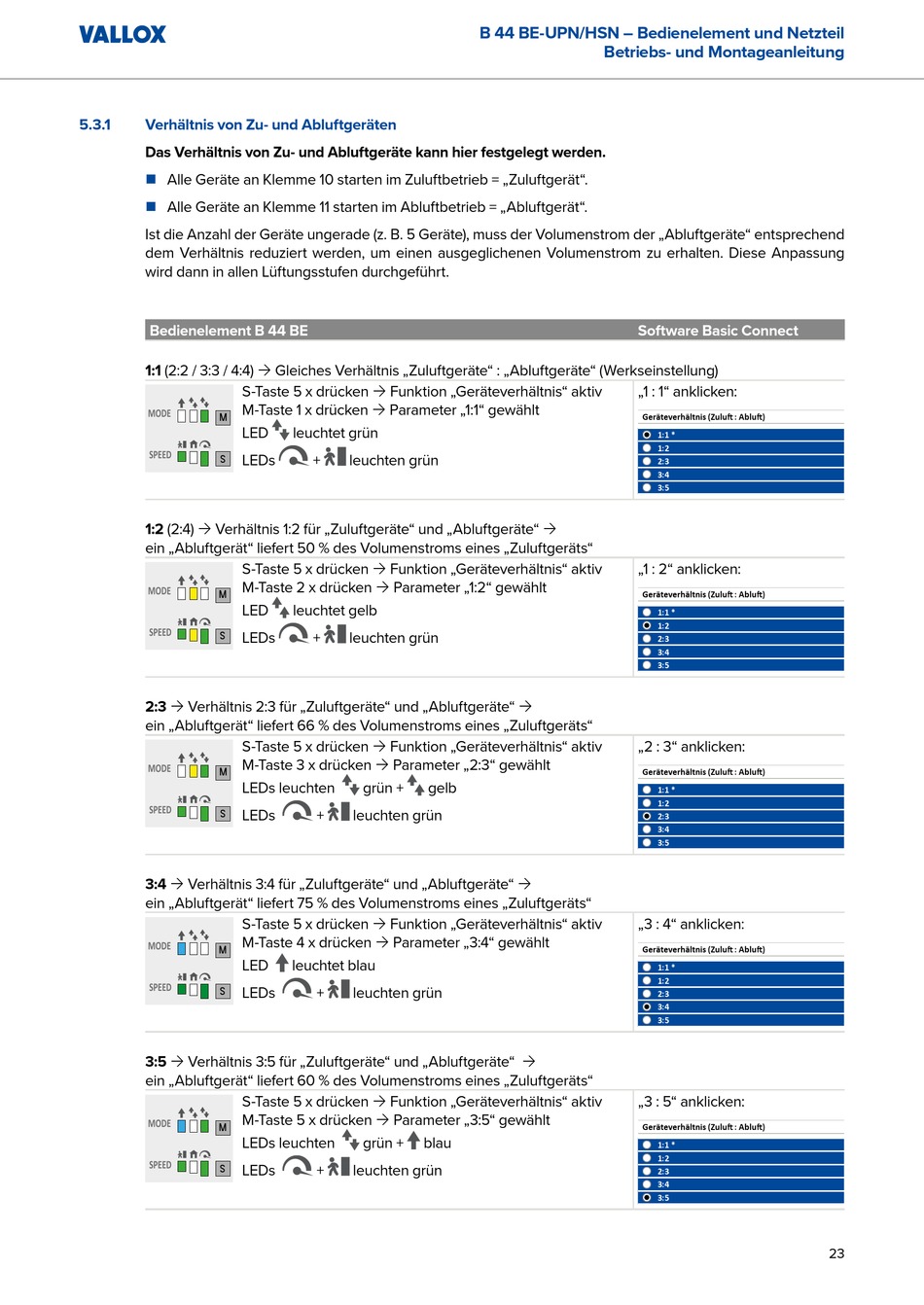

5.3.1 Verhältnis von Zu- und Abluftgeräten
Das Verhältnis von Zu- und Abluftgeräte kann hier festgelegt werden.
Alle Geräte an Klemme 10 starten im Zuluftbetrieb = „Zuluftgerät".
„
Alle Geräte an Klemme 11 starten im Abluftbetrieb = „Abluftgerät".
„
Ist die Anzahl der Geräte ungerade (z. B. 5 Geräte), muss der Volumenstrom der „Abluftgeräte" entsprechend
dem Verhältnis reduziert werden, um einen ausgeglichenen Volumenstrom zu erhalten. Diese Anpassung
wird dann in allen Lüftungsstufen durchgeführt.
Bedienelement B 44 BE
1:1 (2:2 / 3:3 / 4:4) Ò Gleiches Verhältnis „Zuluftgeräte" : „Abluftgeräte" (Werkseinstellung)
S-Taste 5 x drücken Ò Funktion „Geräteverhältnis" aktiv
M-Taste 1 x drücken Ò Parameter „1:1" gewählt
MODE
M
LED
SPEED
LEDs
S
1:2 (2:4) Ò Verhältnis 1:2 für „Zuluftgeräte" und „Abluftgeräte" Ò
ein „Abluftgerät" liefert 50 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken Ò Funktion „Geräteverhältnis" aktiv
M-Taste 2 x drücken Ò Parameter „1:2" gewählt
MODE
M
LED
SPEED
LEDs
S
2:3 Ò Verhältnis 2:3 für „Zuluftgeräte" und „Abluftgeräte" Ò
ein „Abluftgerät" liefert 66 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken Ò Funktion „Geräteverhältnis" aktiv
M-Taste 3 x drücken Ò Parameter „2:3" gewählt
MODE
M
LEDs leuchten
SPEED
LEDs
S
3:4 Ò Verhältnis 3:4 für „Zuluftgeräte" und „Abluftgeräte" Ò
ein „Abluftgerät" liefert 75 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken Ò Funktion „Geräteverhältnis" aktiv
M-Taste 4 x drücken Ò Parameter „3:4" gewählt
MODE
M
LED
SPEED
LEDs
S
3:5 Ò Verhältnis 3:5 für „Zuluftgeräte" und „Abluftgeräte" Ò
ein „Abluftgerät" liefert 60 % des Volumenstroms eines „Zuluftgeräts"
S-Taste 5 x drücken Ò Funktion „Geräteverhältnis" aktiv
M-Taste 5 x drücken Ò Parameter „3:5" gewählt
MODE
M
LEDs leuchten
SPEED
LEDs
S
leuchtet grün
+ leuchten grün
leuchtet gelb
+ leuchten grün
grün + gelb
+ leuchten grün
leuchtet blau
+ leuchten grün
grün + blau
+ leuchten grün
