5.1.2

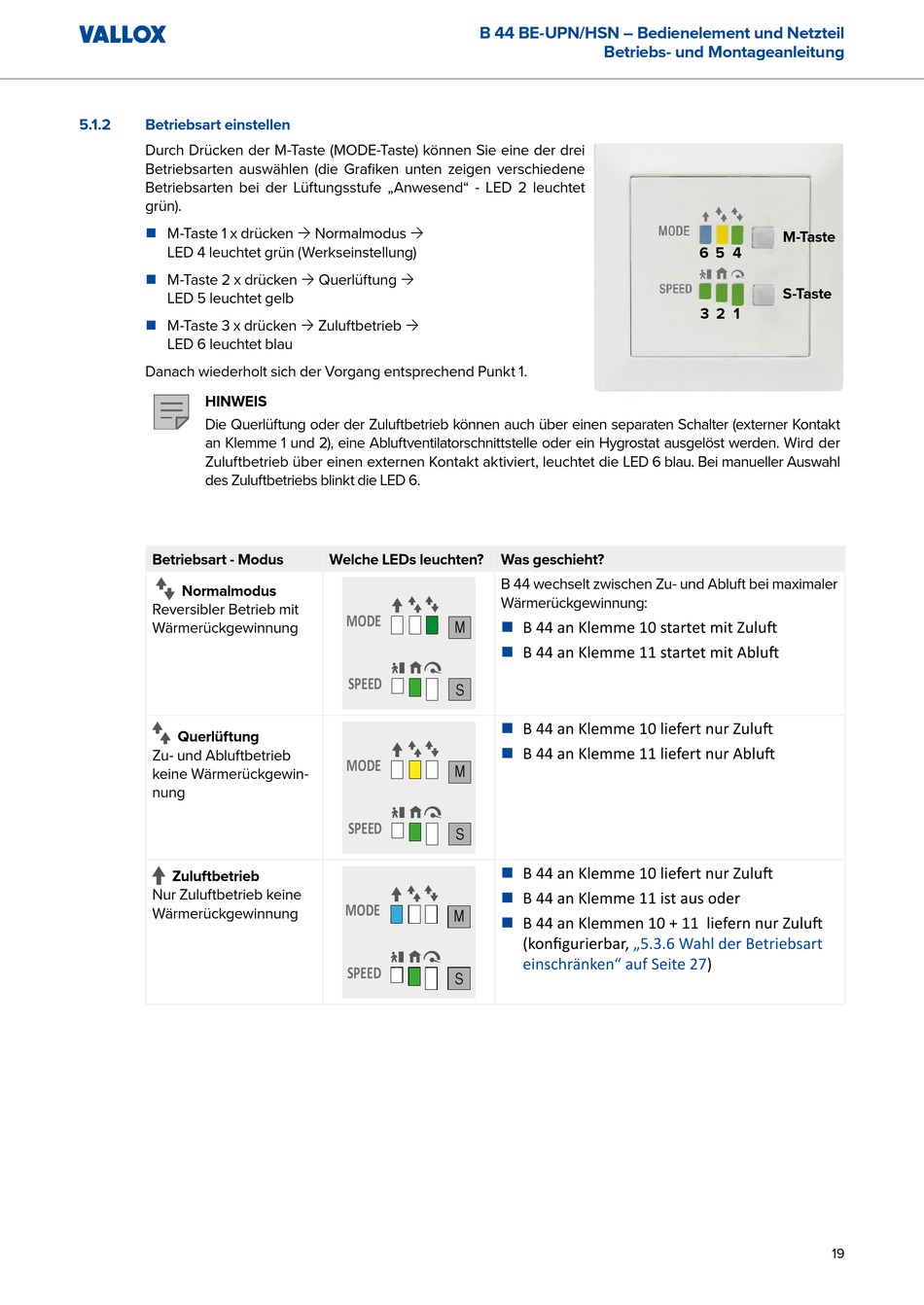

Betriebsart einstellen

Durch Drücken der M-Taste (MODE-Taste) können Sie eine der drei
Betriebsarten auswählen (die Grafiken unten zeigen verschiedene
Betriebsarten bei der Lüftungsstufe „Anwesend" - LED 2 leuchtet
grün).
M-Taste 1 x drücken Ò Normalmodus Ò
„
LED 4 leuchtet grün (Werkseinstellung)
M-Taste 2 x drücken Ò Querlüftung Ò
„
LED 5 leuchtet gelb
M-Taste 3 x drücken Ò Zuluftbetrieb Ò
„
LED 6 leuchtet blau
Danach wiederholt sich der Vorgang entsprechend Punkt 1.
HINWEIS
Die Querlüftung oder der Zuluftbetrieb können auch über einen separaten Schalter (externer Kontakt
an Klemme 1 und 2), eine Abluftventilatorschnittstelle oder ein Hygrostat ausgelöst werden. Wird der
Zuluftbetrieb über einen externen Kontakt aktiviert, leuchtet die LED 6 blau. Bei manueller Auswahl
des Zuluftbetriebs blinkt die LED 6.
Betriebsart - Modus
Normalmodus
Reversibler Betrieb mit
Wärmerückgewinnung
Querlüftung
Zu- und Abluftbetrieb
keine Wärmerückgewin-
nung
Zuluftbetrieb
Nur Zuluftbetrieb keine
Wärmerückgewinnung
B 44 BE-UPN/HSN – Bedienelement und Netzteil
Welche LEDs leuchten? Was geschieht?
B 44 wechselt zwischen Zu- und Abluft bei maximaler
Wärmerückgewinnung:
MODE
M
„
„
SPEED
S
„
„
MODE
M
SPEED
S
„
„
MODE
M
„
SPEED
S
Betriebs- und Montageanleitung
B 44 an Klemme 10 startet mit Zuluft
B 44 an Klemme 11 startet mit Abluft
B 44 an Klemme 10 liefert nur Zuluft
B 44 an Klemme 11 liefert nur Abluft
B 44 an Klemme 10 liefert nur Zuluft
B 44 an Klemme 11 ist aus oder
B 44 an Klemmen 10 + 11 liefern nur Zuluft
(konfigurierbar, „5.3.6 Wahl der Betriebsart
einschränken" auf Seite 27)
M-Taste
MM
6 5 4
S-Taste
3 2 1
